Vol.56 拡張テンプレートですぐ作る実践的なグラフ

拡張テンプレートは、Origin/Pro内にある「テンプレートセンター」からダウンロードできます。

1. テンプレートセンターは、Origin/Proのメインメニューで「ツール：テンプレートセンター」を選択すると開けます。
2. 「テンプレートの種類」ドロップダウンリストで、表示するテンプレートの種類をグラフかブックか選択できます。

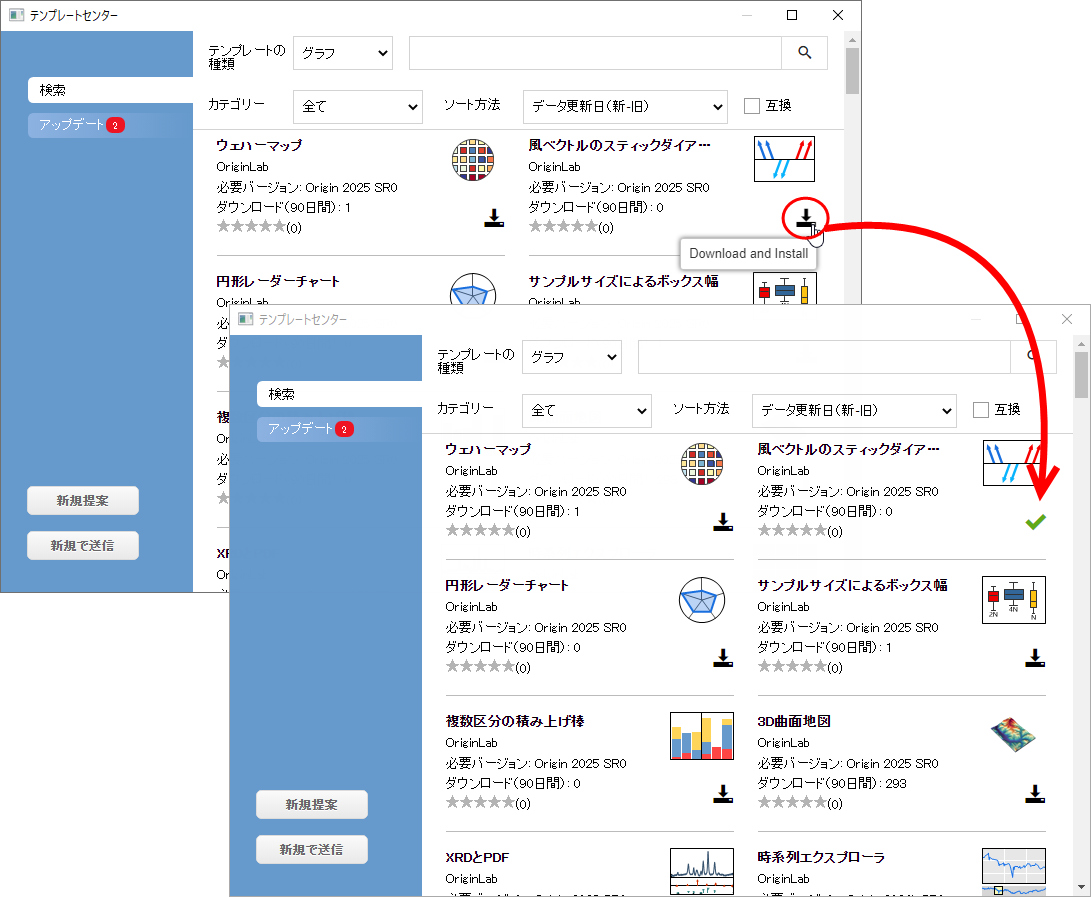

3. テンプレートで必要なバージョンを確認し、使用したいテンプレートの「Download and Install」アイコンをクリックするとダウンロードされます。アイコンがチェックマークに変われば利用できます。


ダウンロードがうまくいかない場合

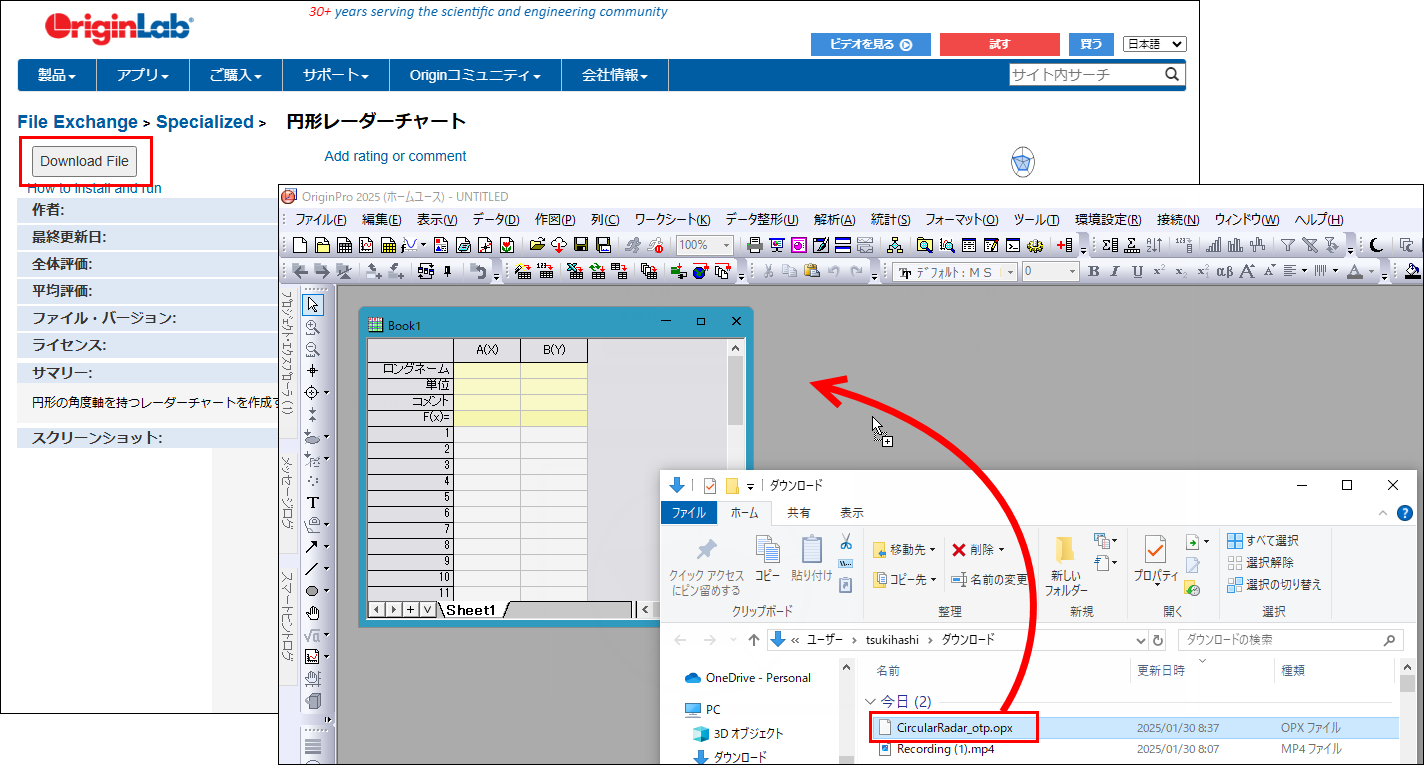

テンプレートセンターでのダウンロードがうまくいかない場合、OriginLabのページからOPXファイルをダウンロードできます。ダウンロードしたファイルは、Origin上にドラッグ＆ドロップすることでインストールして使用できるようになります。

Origin File Exchange（グラフテンプレート）

なお、File Exchangeページの左側の「Refine by Type（種別で制限）」で「Graph Template」または「Book Template」を選択して絞り込みできます。


4. ダウンロードしたテンプレートを使用する際は、グラフとブックで操作が異なります。
• グラフテンプレートの場合

「作図：拡張テンプレート」でテンプレートを選択すると作図できます。このカテゴリにない場合、あるいはサンプルデータを開く場合は、「作図：ユーザテンプレートに作図」を選択して「テンプレートライブラリ」を開くと利用できます。

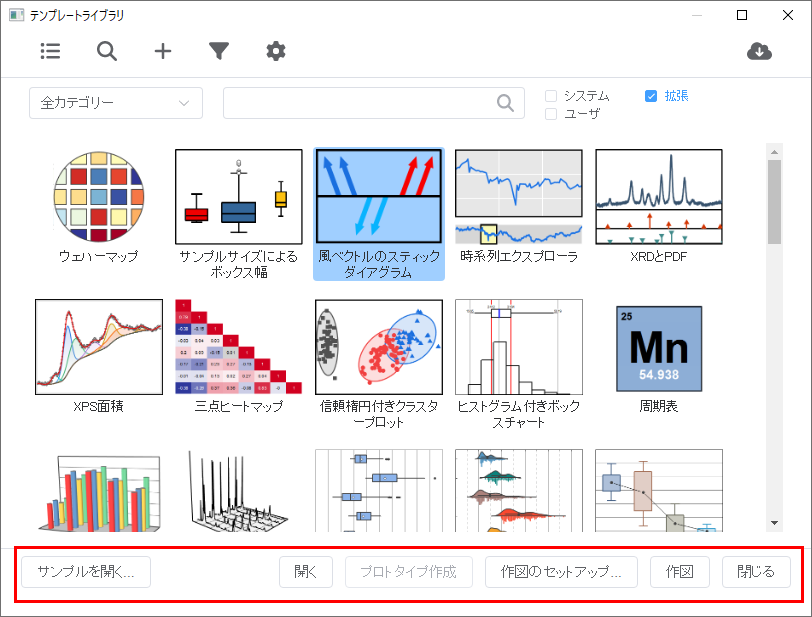

テンプレートライブラリで使用したいテンプレートを選択すると、下側にある「サンプルを開く」や「作図」ボタンを使用できます。



下図のようにテンプレートライブラリでリストモードにして「メニューで表示」にチェックが付いている項目を減らすと、「作図：拡張テンプレート」に表示されるようになります。


• ブックテンプレートの場合

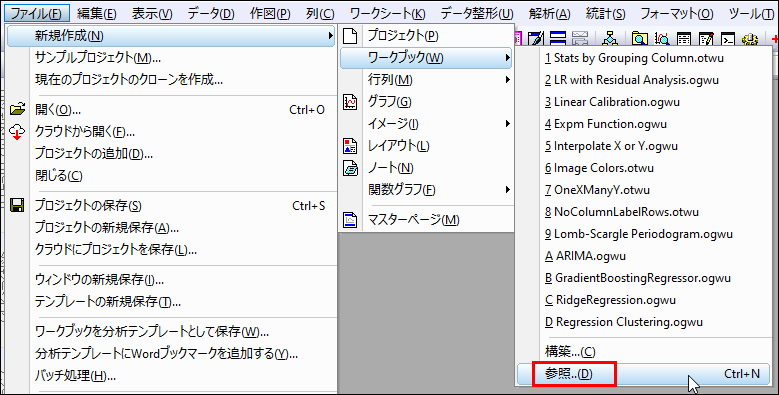

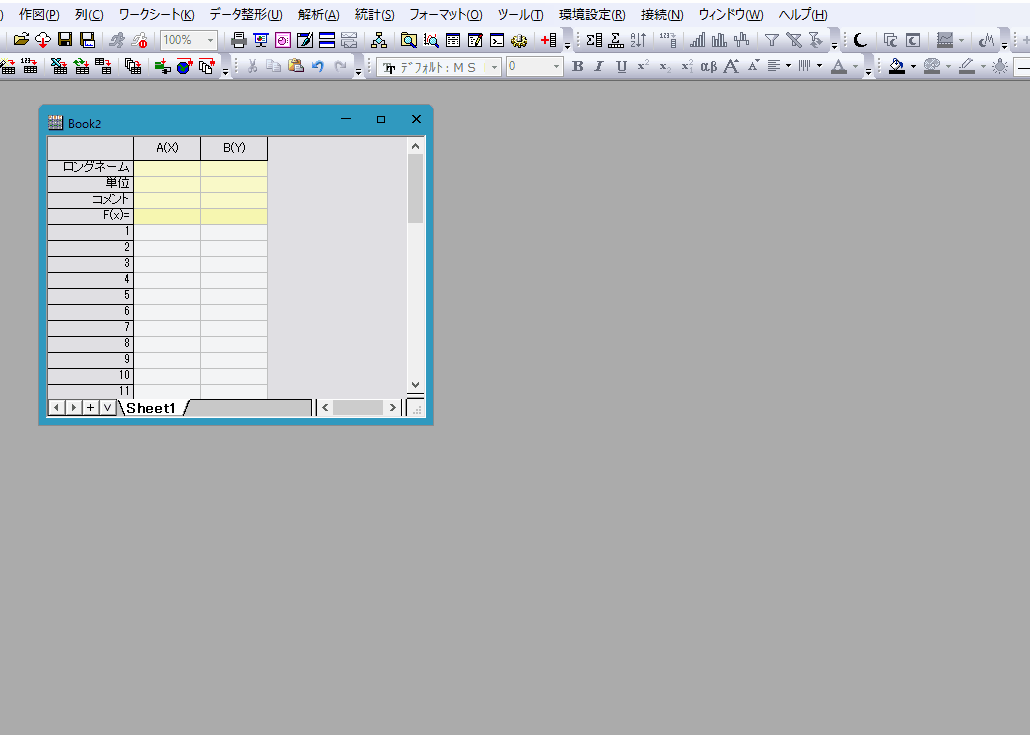

「ファイル：新規作成：ワークブック：参照...」を選択します。

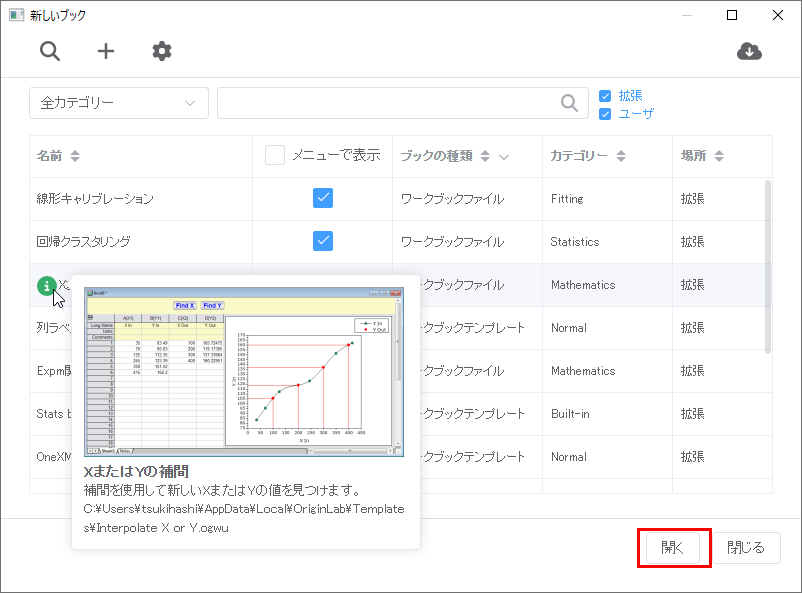

「新しいブック」ウィンドウで、緑色の「i」のアイコンをクリックすると、ブックの概要を確認できます。使用したいテンプレートを選択して「開く」をクリックすると開けます。

拡張テンプレートとして、「風ベクトルスティックダイアグラム」のような特殊なグラフも利用できます。このテンプレートはOrigin/Pro 2025で新機能として追加され、時間経過とともに測定した風向きと風速のデータを、ベクトルを使ってわかりやすく可視化できます。

使用するサンプルファイルは、以下よりダウンロードできますので、お手持ちのOrigin/Pro上で実際の操作をお試しいただけます。ダウンロード後解凍（展開）してからデータを使用してください。

なお、このグラフを作成するためには、Origin/Pro 2025以降のバージョンが必要です。それ以前のバージョンをお使いの方は体験版にて実際にお試しいただくことができます。

---

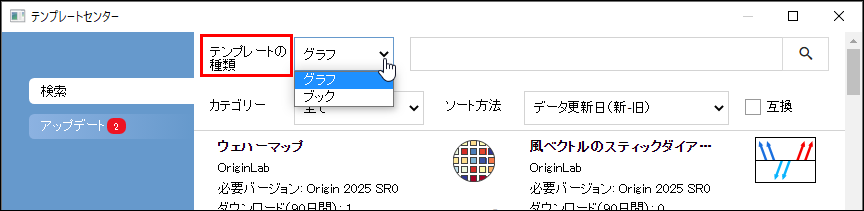

1. Origin/Proのメインメニューで「ツール：テンプレートセンター」を選択してテンプレートセンターを開きます。「テンプレートの種類」ドロップダウンリストで、グラフを選択します。

2. 「風ベクトルスティックダイアグラム」の「Download and Install」アイコンをクリックするとダウンロードできます。検索バーで「風」等を入力して検索することもできます。

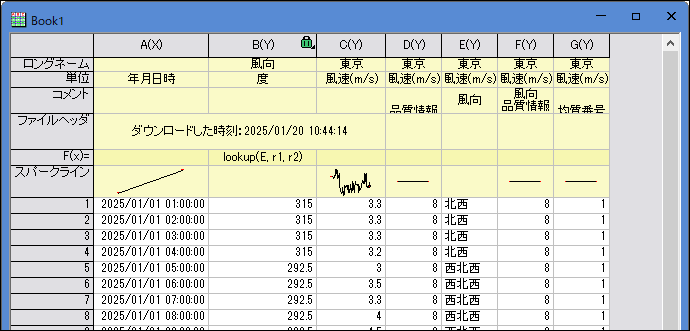

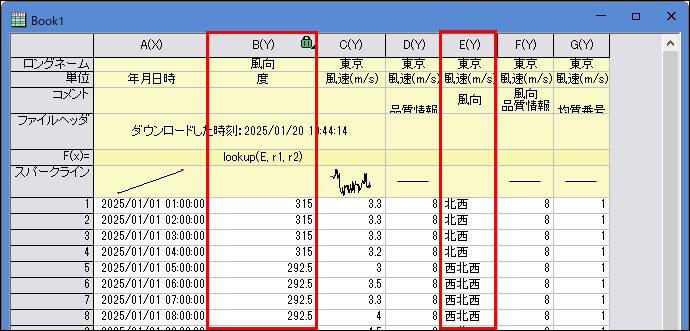

3. Originでサンプルファイルを開きます。Book1にある、2025年1月1日～3日の風向風速データを使用します。A列に日時、B列に風向（単位：度）、C列に風速（単位：m/s）のデータが入力されています。

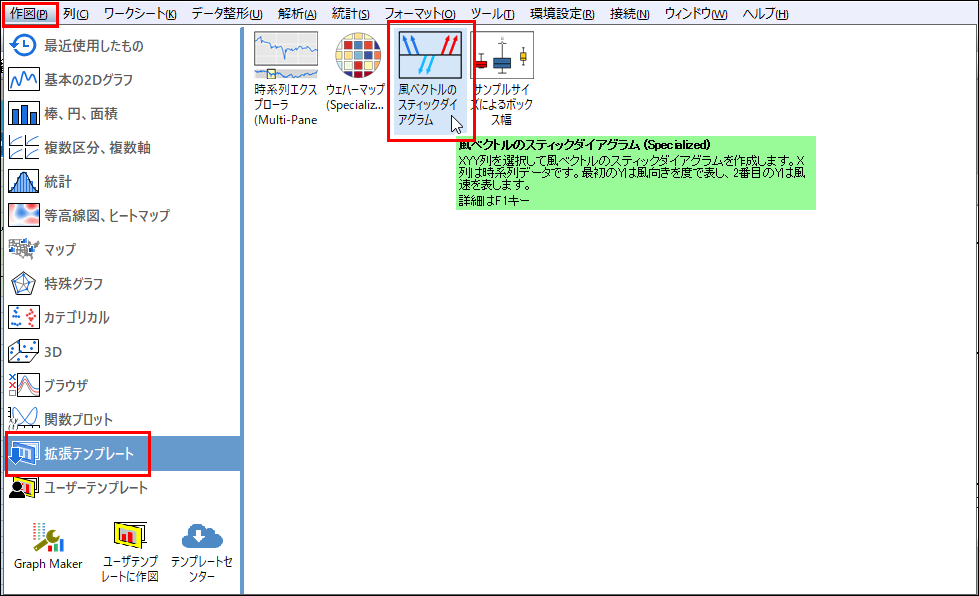

4. A～C列を選択し、「作図：拡張テンプレート：風ベクトルスティックダイアグラム」を選択して作図します。「拡張テンプレート」カテゴリにない場合、「作図：ユーザテンプレートに作図」を選択して「テンプレートライブラリ」を開き、「風ベクトルスティックダイアグラム」を選択して「作図」ボタンをクリックします。

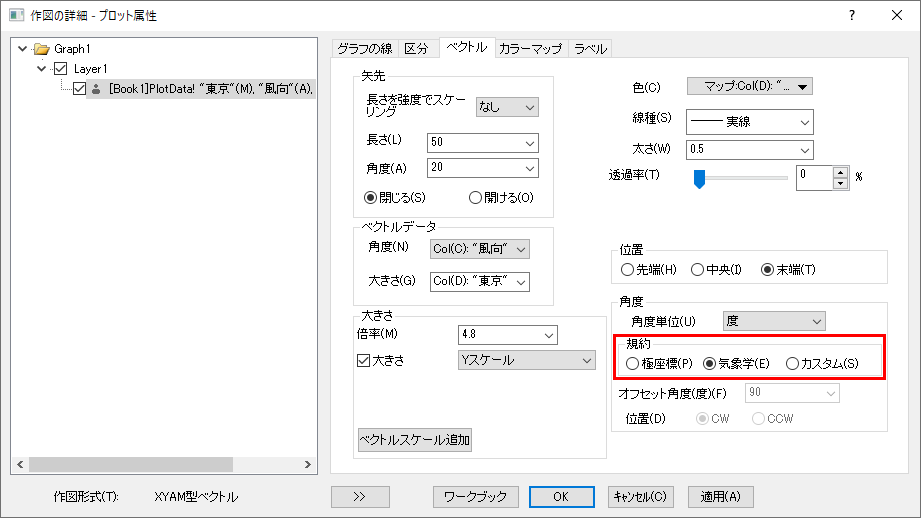

5. 作図されたグラフ上でダブルクリックして「作図の詳細」ダイアログを開き、「ベクトル」タブで「規約」の設定を「気象学」に変更し、「適用」ボタンをクリックします。

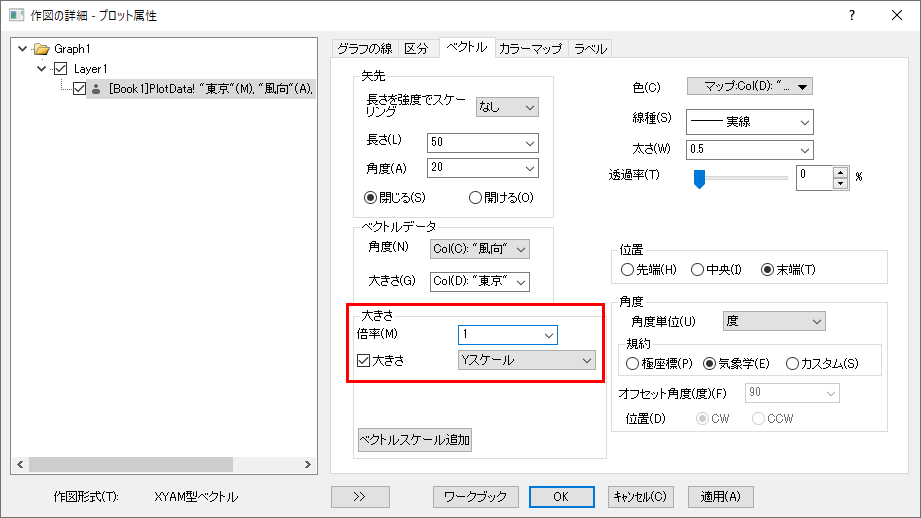

6. 同じ「ベクトル」タブで、「倍率」を「1」にすると、ベクトルが風速の値と同じ長さになります。「OK」をクリックしてダイアログを閉じます。

7. 軸やカラーマップなどを調整すると下図のようになります。

拡張テンプレートはグラフだけではなく、ワークブック（データ処理）のテンプレートも充実しています。ここでは「線形キャリブレーション」テンプレートを使用して、手軽に検量線を作成する方法をご紹介します。

使用するサンプルファイルは、以下よりダウンロードできますので、お手持ちのOrigin/Pro上で実際の操作をお試しいただけます。ダウンロード後解凍（展開）してからデータを使用してください。

---

1. Origin/Proでサンプルファイルを開きます。

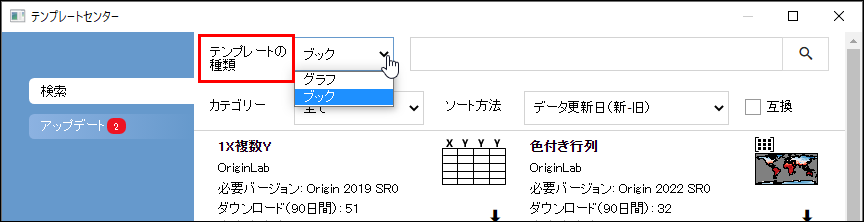

2. メインメニューで「ツール：テンプレートセンター」を選択してテンプレートセンターを開きます。「テンプレートの種類」ドロップダウンリストで、「ブック」を選択します。

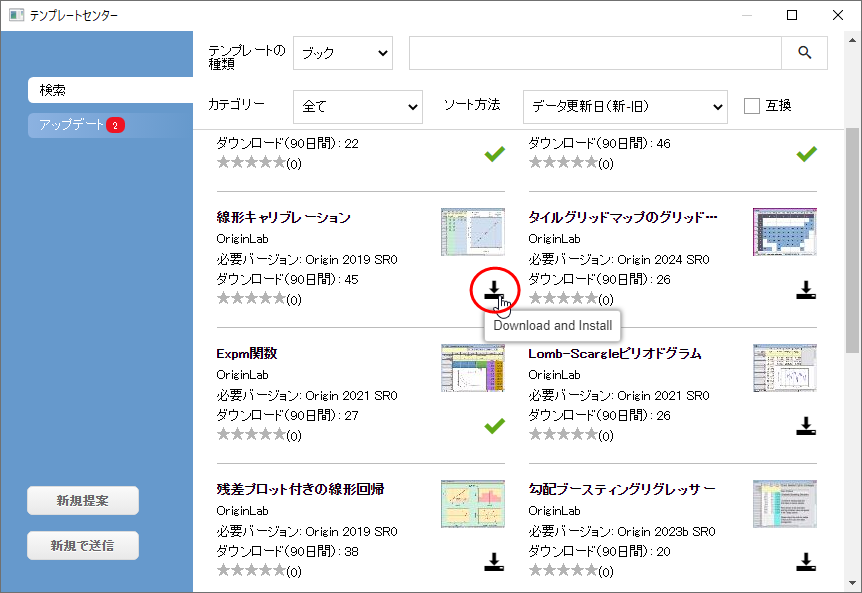

3. 「線形キャリブレーション」の「Download and Install」アイコンをクリックするとダウンロードできます。検索バーで「線形」等を入力して検索することもできます。

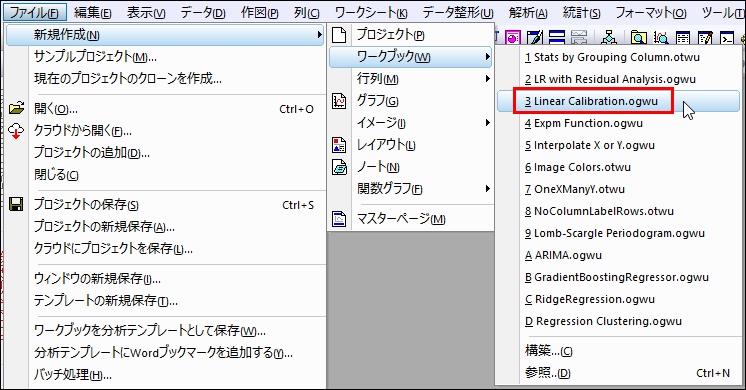

「ファイル：新規作成：ワークブック：Linear Calibration.ogwu」を選択します。ない場合は、「ファイル：新規作成：ワークブック：参照...」を選択して開く「新しいブック」ダイアログで開けます。


4. 開いたブックの「Notes」シートには、このテンプレートの使用方法が書いてあります。「Data」シートを開きます。

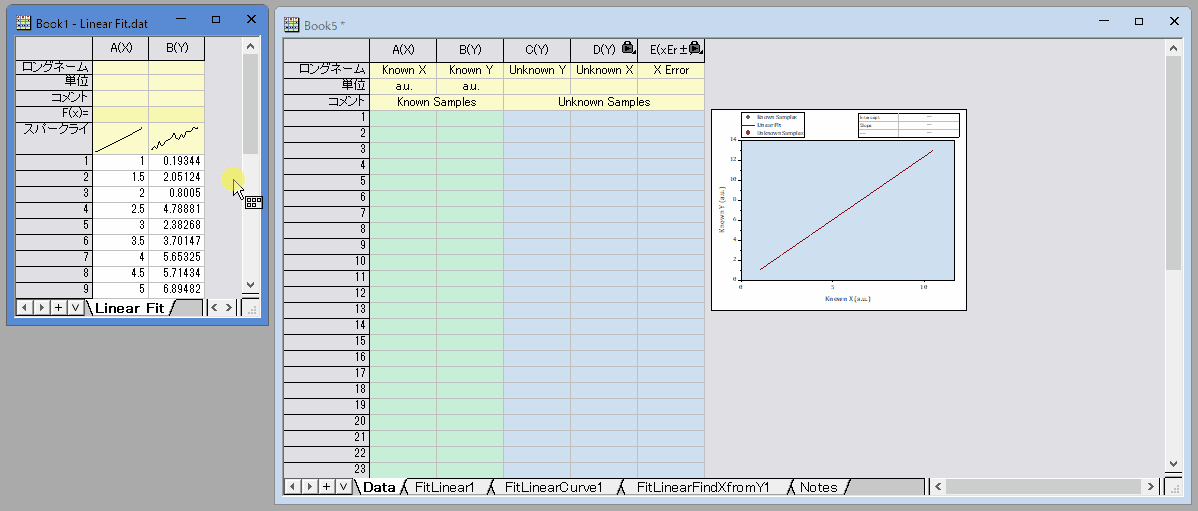

5. Book1のA、B列を選択してデータをコピーし、「線形キャリブレーション」ブックテンプレートの「Data」シートのA1セルに貼り付けます。すると、貼り付けたデータをもとに線形フィットの結果が更新され、グラフに結果が表示されます。

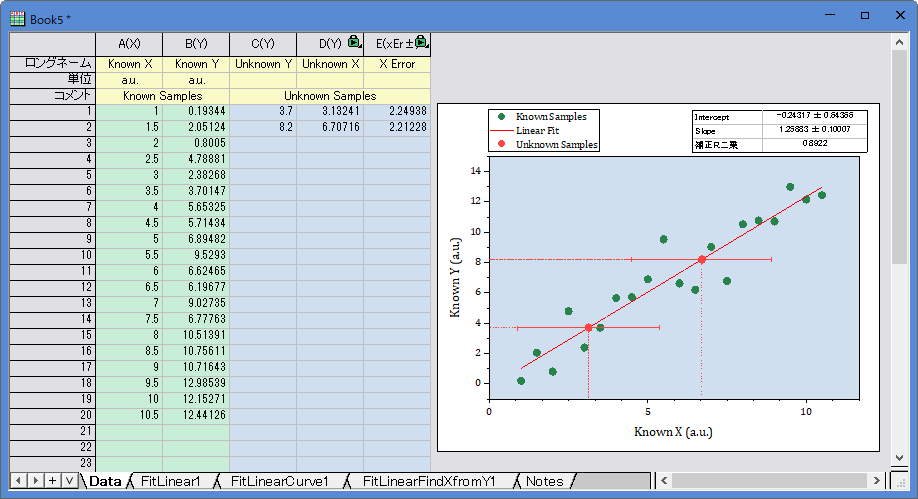

6. C列に未知のY値を入力すると、対応するX、Xエラーの値が算出され、グラフにプロットが追加表示されます。このグラフはダブルクリックすれば通常のグラフウィンドウとして開くので、編集やエクスポートが可能です。
