Vol.52フォーマットのコピーとグラフテンプレート

使用するサンプルファイルは、以下よりダウンロードできますので、お手持ちのOrigin/Pro上で実際の操作をお試しいただけます。

グラフのフォーマットをクリップボードに設定をコピーし、他のグラフに適用できる機能です。編集済みのグラフとフォーマットを統一したい場合に気軽に使用できます。

フォーマットのコピーの使用

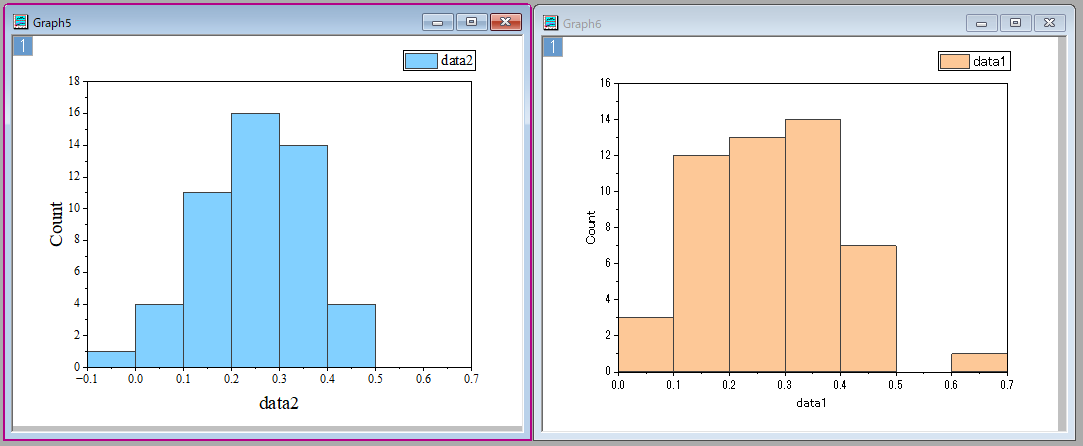

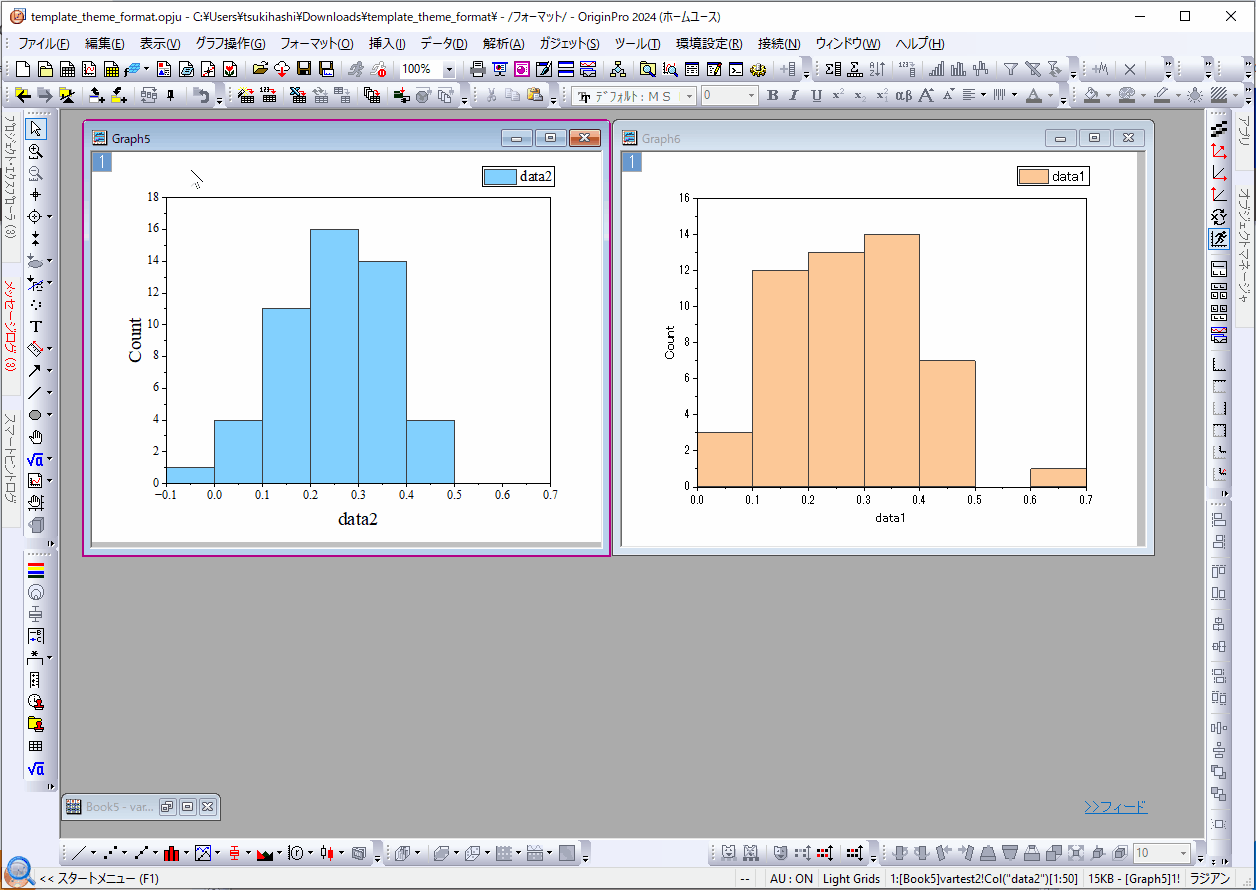

サンプルファイルを開き、「表示：プロジェクトエクスプローラ」で「フォーマット」フォルダを開くと、見た目が異なるGraph1とGraphがあります。フォーマットコピーを使ってGraph1のフォーマットをGraph2に適用してみます。

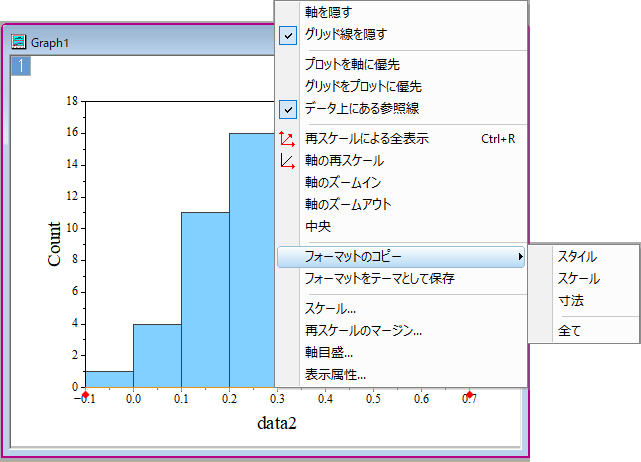

1. Graph1の軸の外側の空白部分で右クリックし、「フォーマットのコピー：全て」を選択します
2. Graph2に移動して、グラフの軸の外側で右クリックし「フォーマットの貼り付け」を選択します。これでフォーマットを統一できます。

フォーマットのコピーでは、右クリックした部分によってコピーまたは貼り付けできる設定の範囲が変わります。今回のようにグラフ全体の設定をコピーして貼り付ける場合は、グラフの軸の外側（ページ要素）で右クリックします。他にもフォントや色、スケールなどのみをコピーすることもできます。

グラフテンプレートは自分で編集したグラフ全体の設定を保存して再利用できる機能です。「作図」メニューにある「折れ線」や「散布図」などもシステムテンプレートと呼ばれるテンプレートを使用しています。ユーザ自身が編集したグラフの設定は、ユーザーテンプレートとして保存でき、保存後は「作図」メニューからすぐに作図できるようになります。

一度編集したグラフと同じ形式のグラフをいつでもかけるようにしておきたい場合にグラフテンプレートの機能がお勧めです。

テンプレートを作成して使用する

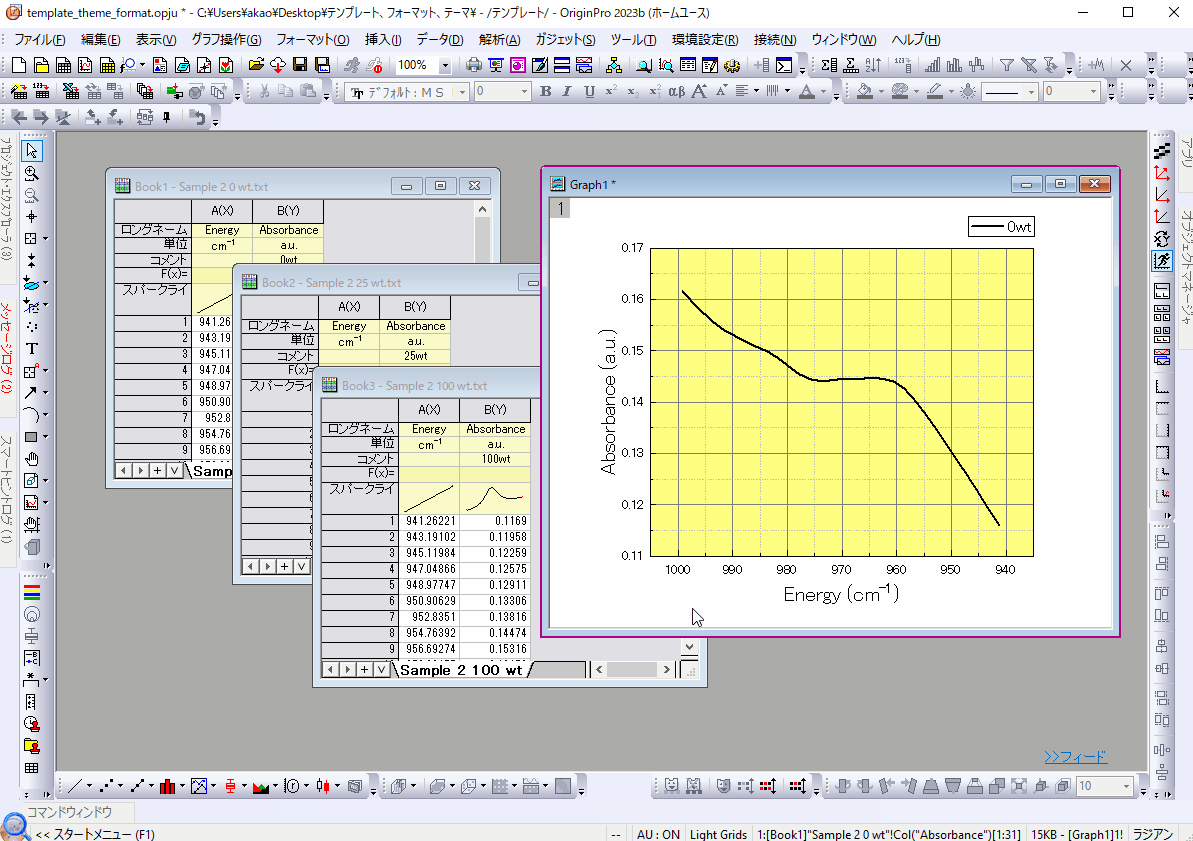

1. サンプルファイルを開き、「表示：プロジェクトエクスプローラ」で「テンプレート」フォルダに編集済みのGraph1があります。これをグラフテンプレートとして保存します。Graph1のウィンドウタイトルバーで右クリックし、「テンプレートの新規保存」を選択します。

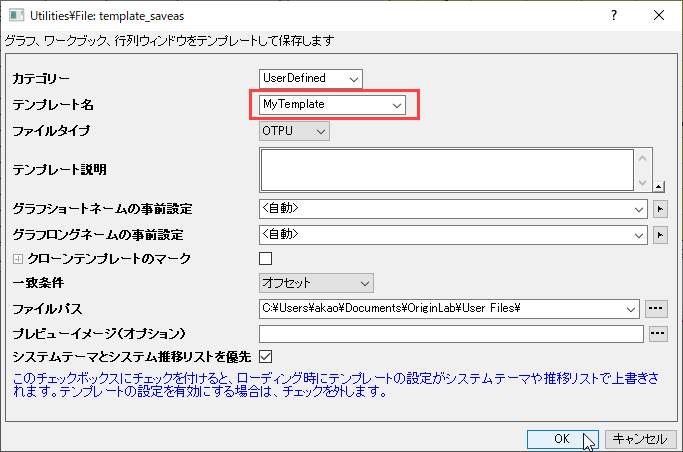

2. テンプレート名を変更します、ここでは"MyTemplate"に変更し、あとはデフォルトのまま「OK」をクリックしてテンプレートを保存します。

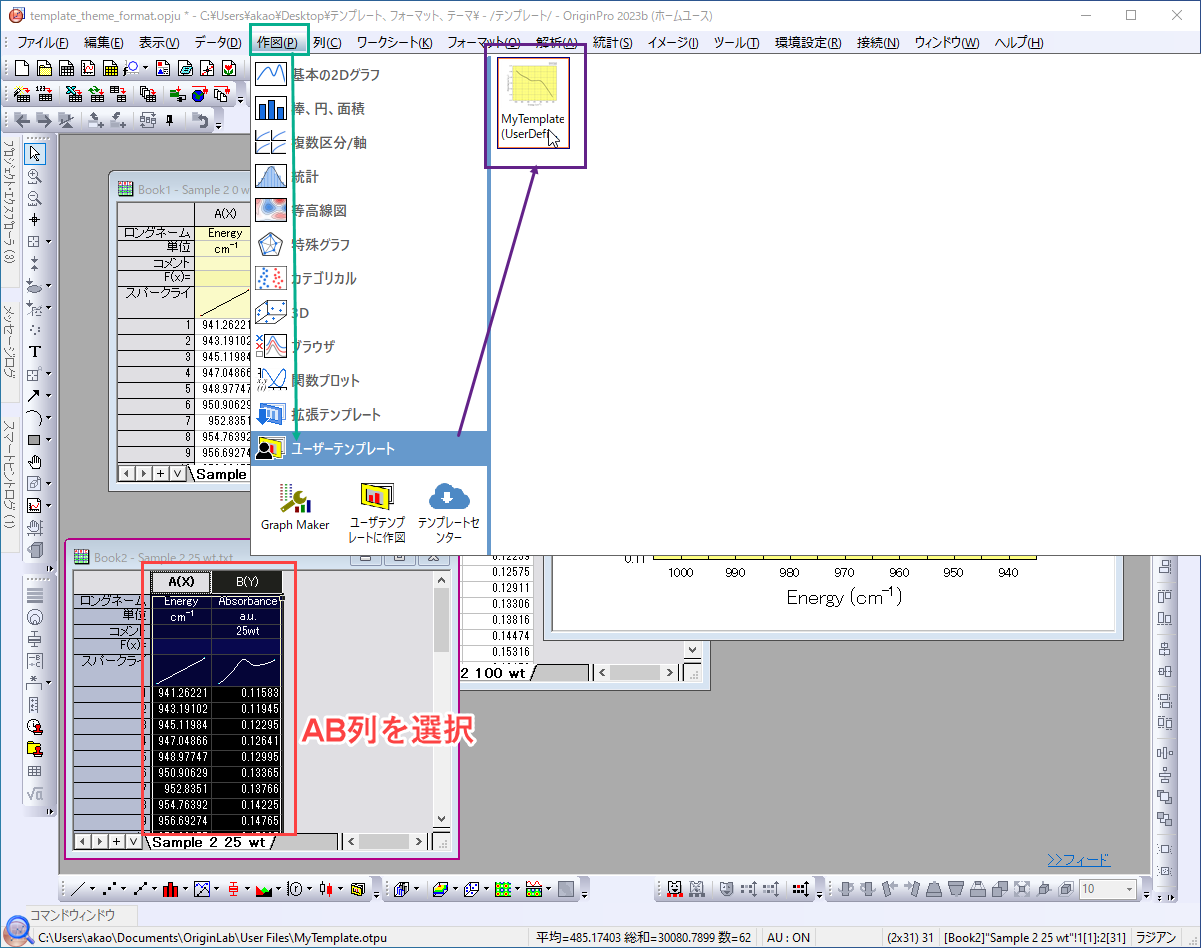

3. 保存したテンプレートを使ってグラフを作成します。Book2のA、B列を選択してからメニューの「作図：ユーザーテンプレート：MyTemplate」を選択します。これで見た目が同じグラフを作成できます。

• フォーマットのコピー：グラフの設定をコピーし、他のグラフに貼り付けることができる機能です。作成済みのグラフの設定を他のグラフに適用したい場合に使用します。設定をファイルとして保存する手間がないため、手軽に使用できます。
• グラフテンプレート：グラフ全体の設定を保存して「作図」メニューから再利用できる機能です。同じ形式のグラフを新しく作成したい場合に便利です。フォーマットのコピーの場合元となるグラフがプロジェクト内ある必要がありますが、テンプレートは作図メニューからいつでも使用できます。
