グラフテンプレート

全てのOriginグラフはグラフテンプレートから作図され、ユーザの必要に応じてそれを編集してグラフをカスタマイズします。
編集後のグラフはカスタムグラフテンプレートとして保存できるので、同じ形式のグラフを繰り返し作成したい場合にとても便利です。

グラフテンプレートで作図

グラフテンプレートの保存と使用

編集が完了したグラフを用意し、グラフウィンドウのタイトルバーを右クリックします。「テンプレートの新規保存」を選択します。

テンプレートの保存

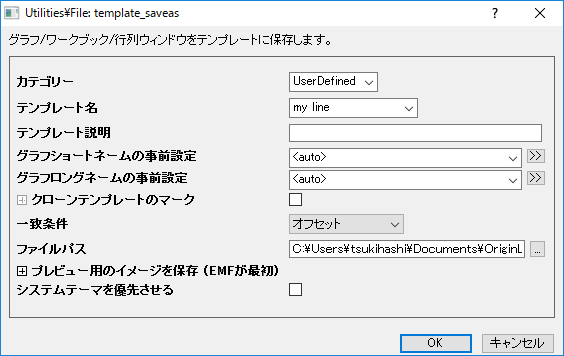

ダイアログが開いたらテンプレート名を入力し、OKをクリックしてテンプレートを保存します。

保存

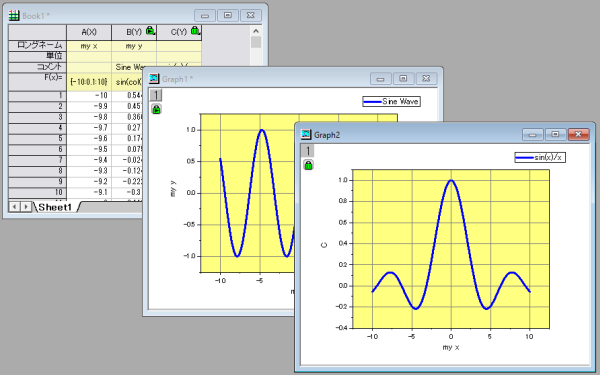

保存したグラフテンプレートを使って作図するには、ワークシートで列を選択し、「作図」メニューから「ユーザテンプレート」を選択して開いたメニューから、保存したテンプレートを選択します。すると、同じグラフ形式の新しいグラフが作成されます。

テンプレートを使ったグラフを作成

デフォルトグラフテンプレートの上書き

編集が完了したグラフを用意し、デフォルトのグラフテンプレートを上書きすれば「作図」メニューから同じグラフタイプを選択するだけで同じ設定のグラフ作成が可能です。

デフォルトグラフテンプレートを上書きするには、上書き保存したいグラフのウィンドウタイトルバーを右クリックして「テンプレートの新規保存」を選択します。

テンプレートの保存

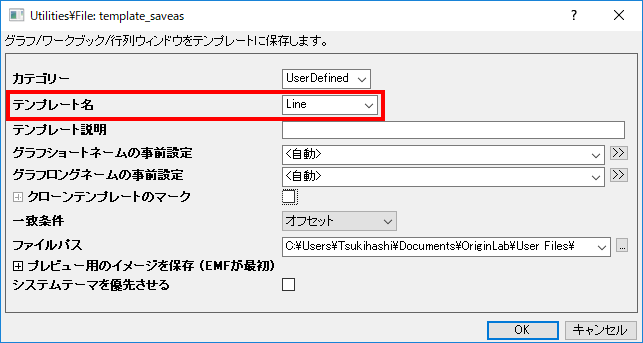

ダイアログが開いたら、「テンプレート名」に入力されている名前(下図の場合は「Line」)を変更せずに、OKをクリックして上書き保存します。

上書き保存

この操作以降、「作図」メニューから「折れ線:折れ線」などのように選択すると保存したグラフと同じ形式でグラフが作成されます。
グラフテンプレートをデフォルトの設定に戻すには、「ヘルプ」メニューの「フォルダを開く:ユーザファイルフォルダ」を選択して開いたフォルダ内にある、保存した.otpu(.otp)ファイルを削除してください。
