Vol.47 散布図行列グラフで特定の散布図の色だけ変更

使用するサンプルデータは、以下よりダウンロードできますので、お手持ちのOrigin上で実際にインポートの操作をお試しいただけます。

1. サンプルデータの「scatter_matrix.opju」を開きます。開いたワークブックには、自動車の年式やメーカーなどのほかに燃費や排気量などのデータが入力されています。

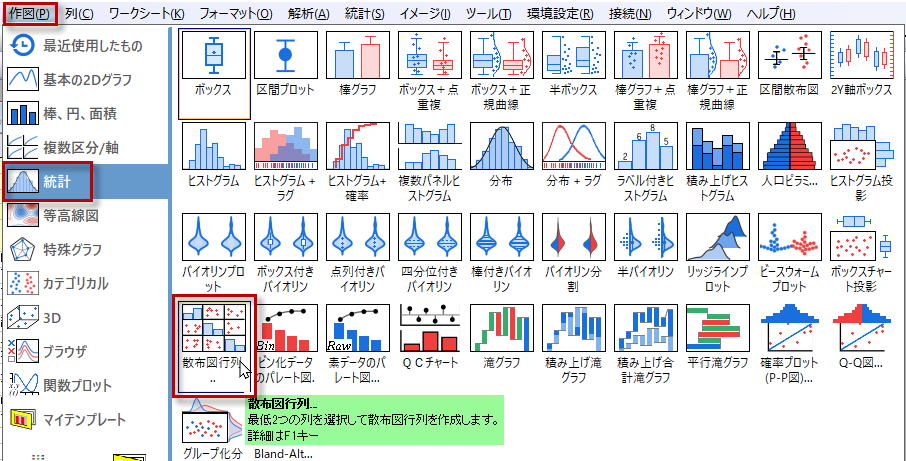

2. テキストが入力されたB列を除いたA、C～G列をCtrlキーを押しながらクリックして選択し、メニューの「作図：統計：散布図行列」を選択します。

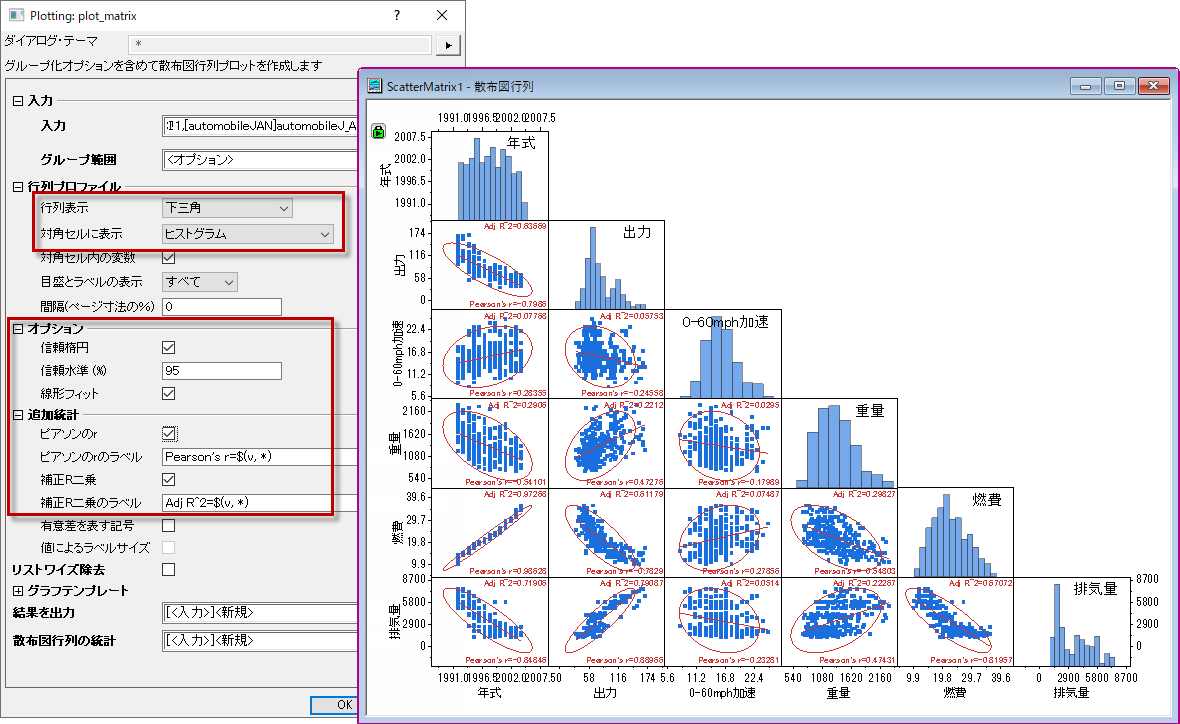

3. ダイアログで散布図行列で表示する項目などについて設定します。ここでは、下図のように設定して「OK」をクリックして作図します。

ここからは、作図した散布図行列を編集していきます。そのままデータポイントの色を変更しようとすると、すべての散布図で色が一斉に変わるので、以下のように操作して特定の散布図だけ色を変更していきます。

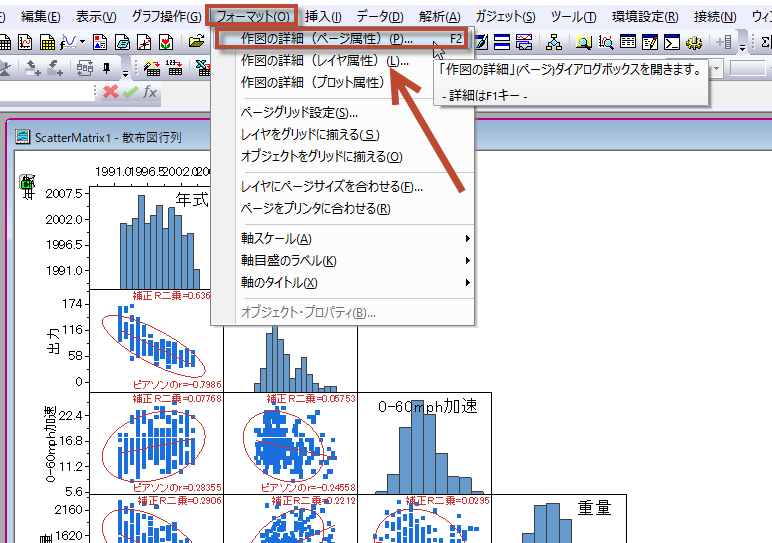

1. 作図した散布図行列をアクティブにした状態で、「フォーマット」メニューから「作図の詳細(ページ属性)」を選びます。

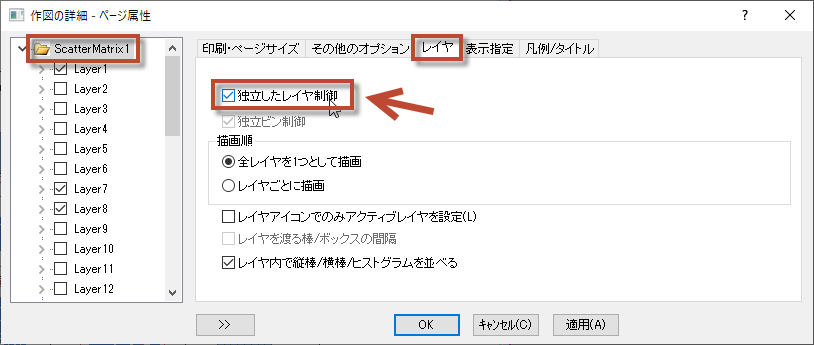

2. 「作図の詳細」ダイアログが開くので、ページ属性の設定で「レイヤ」タブを開きます。「独立したレイヤ制御」にチェックをつけ、「適用」または「OK」ボタンを押すと、レイヤごとに散布図の色や形状を個別に変えられるようになります。



3. 以下の①または②の方法で散布図の色を変更します。

① ミニツールバーで設定する場合

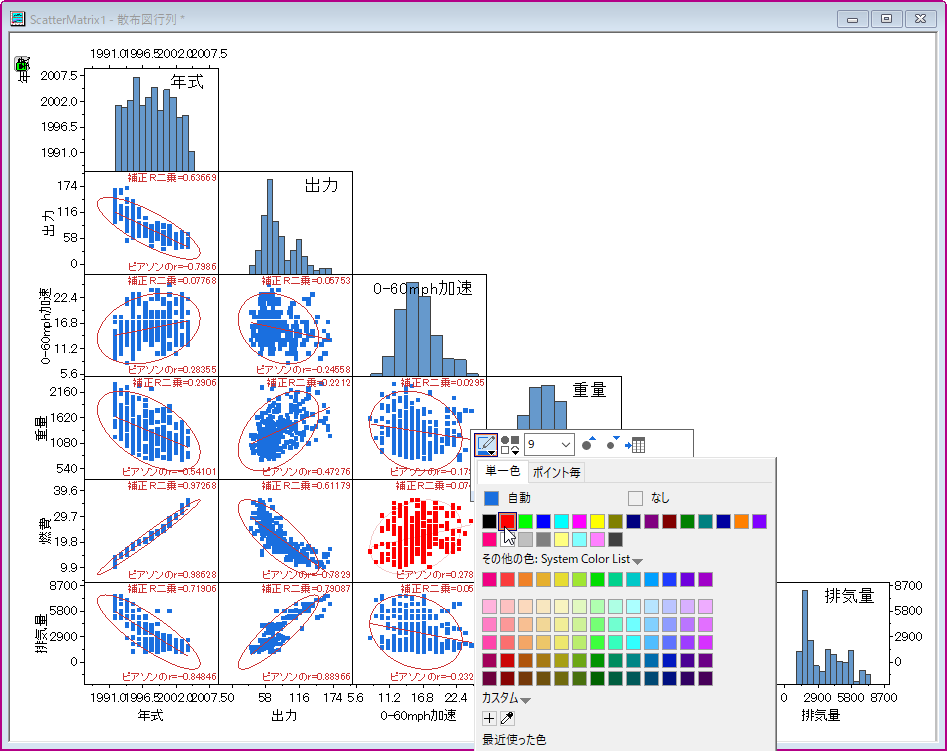

色を変更したい散布図のシンボルをクリックし、表示されるミニツールバーのボタンで変更することができます。


② 「作図の詳細」ダイアログで設定する場合

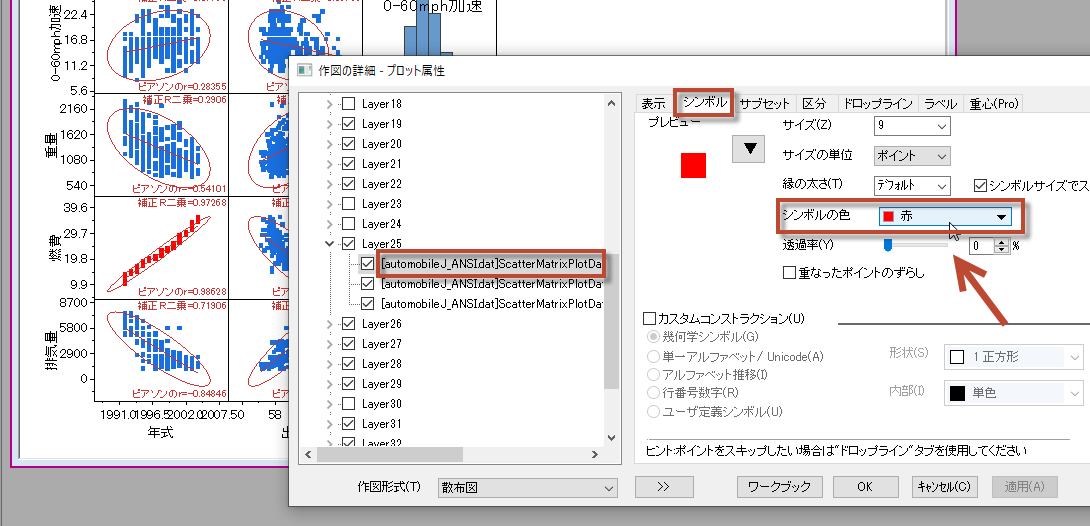

楕円や線形フィットの直線を作図している場合など、散布図のシンボルを選択しにくい場合、「作図の詳細」ダイアログで散布図の色を変えることもできます。 色を変更したいレイヤをダブルクリックし、下図のように「作図の詳細」のプロット属性の設定で、「シンボル」タブを開き、シンボルの色を指定します。


4. 完成図


   下図のように特定の散布図の色だけ変更できました。


   レイヤ番号の調べ方

   作図の詳細で編集する際に編集したいレイヤの番号を調べたい場合、以下の操作で確認できます。

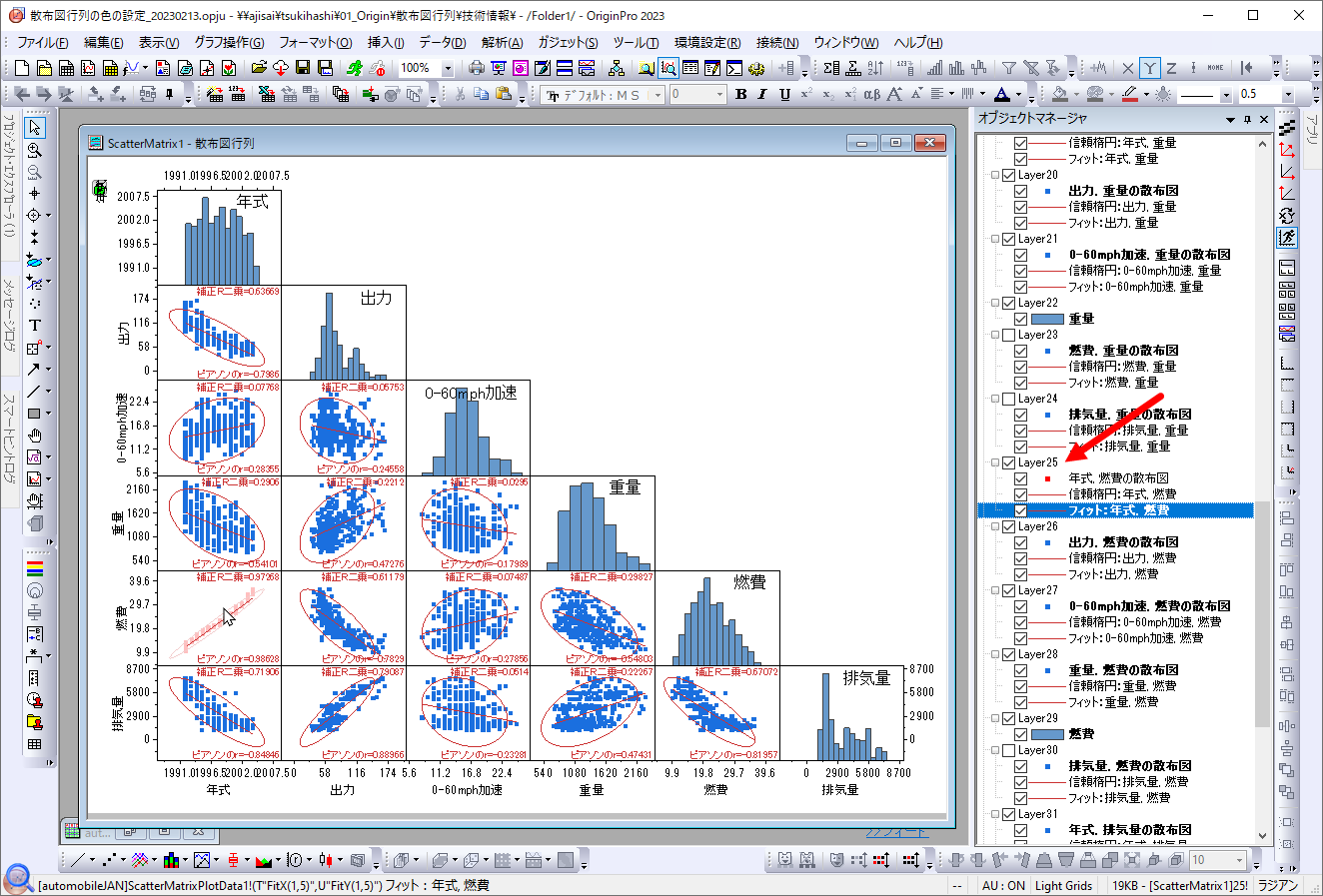

   1. Originのウィンドウ右側にある「オブジェクトマネージャ」のウィンドウ右上の画びょうのアイコンが横向きになっている場合は、クリックして縦向きの表示にして固定します。「オブジェクトマネージャ」がない場合はメインメニューから「表示：オブジェクトマネージャ」を選択すると開きます。
   2. 編集したいレイヤ内の項目（プロットや信頼楕円など）をクリックして選択します。
   3. 選択した項目がオブジェクトマネージャ上でハイライトされるので、その上の階層の「layer〇」でレイヤ番号を確認できます。下図の場合は「layer25」です。


   オブジェクトマネージャについてはこちら

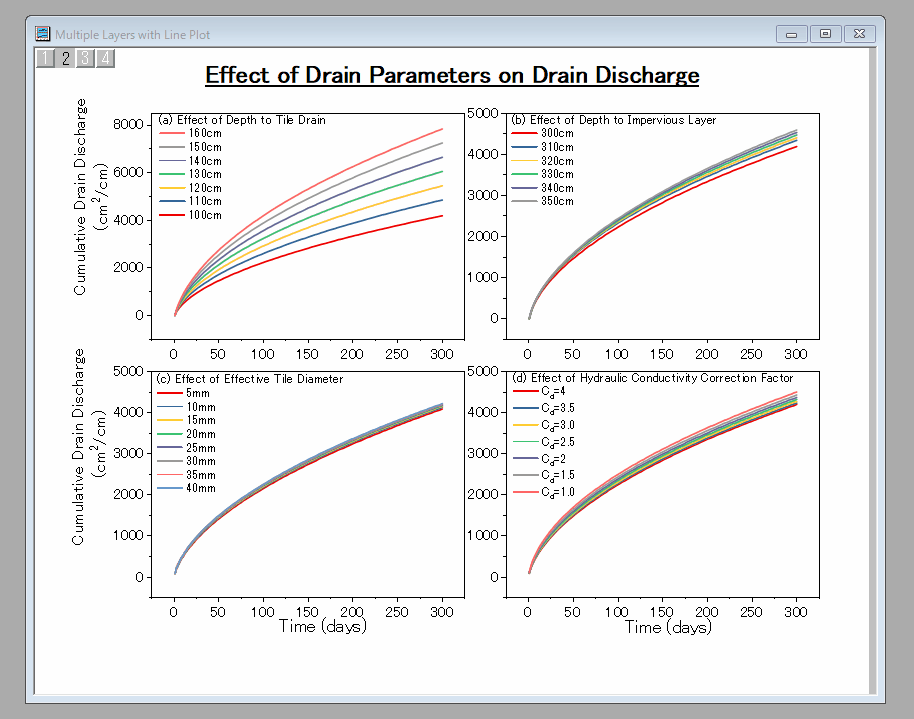

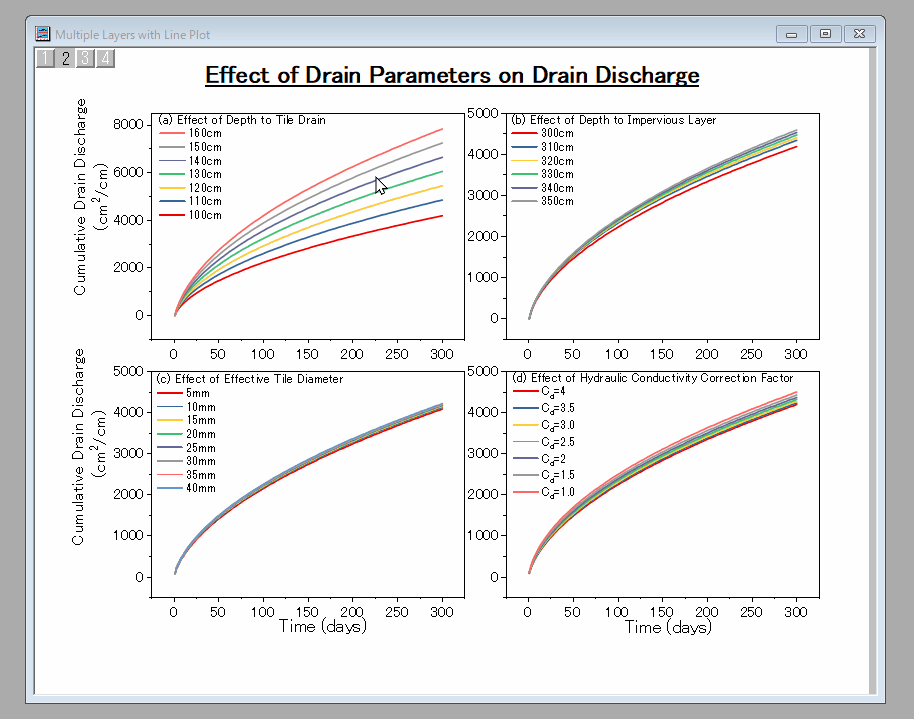

今回ご紹介した「作図の詳細(ページ属性)」の「レイヤ」タブは、複数のレイヤを持つグラフ形式でも使用できます。複数区分グラフや複数軸グラフで、プロットや軸をレイヤごと編集したい場合や、逆に一括で編集したい場合などに便利です。

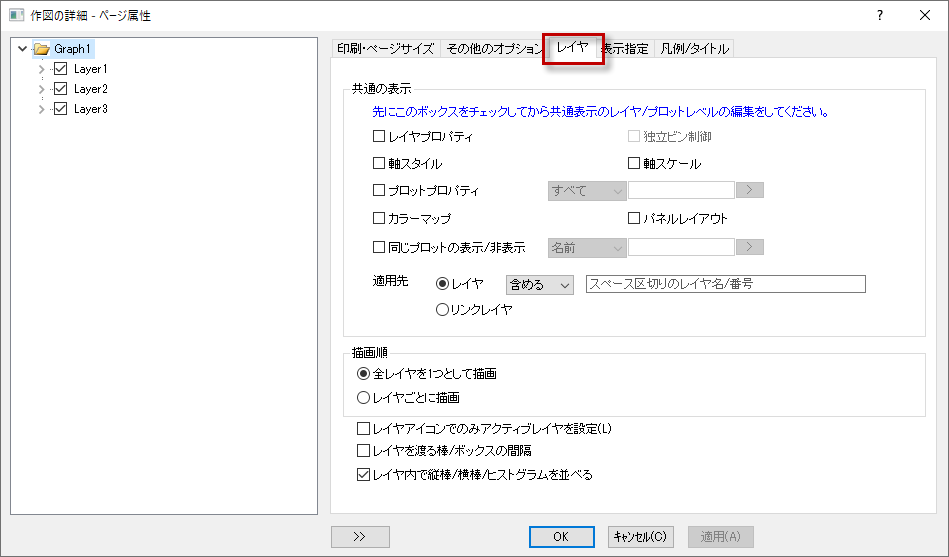

複数区分グラフや複数軸グラフでは、散布図行列の場合とダイアログの設定項目が異なり、どの項目を共通で設定するか詳細に決定できます。

「共通の表示」グループにある項目にチェックを付けると、一括で編集でき、チェックを外すとレイヤ個別で編集を行えます。

　
• 「軸スタイル」にチェックを付けた場合、1つのレイヤで軸目盛やグリッド線などの編集をすると他のレイヤの軸も同じ設定になります。
　



　
• 「プロットプロパティ」にチェックを付けた場合、1つのレイヤでプロットの色や太さなどを編集すると他のレイヤも自動で同じ編集が行われます。
　

ほかにも、軸スケールやカラーマップの設定を共通にすることや、複数あるレイヤのうちいくつかのレイヤを共通設定から除外するようなこともできます。詳細については、Originのヘルプファイルをご参照ください。

作図の詳細ダイアログのレイヤタブについてはこちら

Originのバージョン2023bから、対角のセルに表示するグラフの種類が追加されました。また、グループ分け（層別）した散布図行列において、線形フィット線や相関係数などがグループごとに表示されるようになり、より見やすく、分析しやすくなりました。

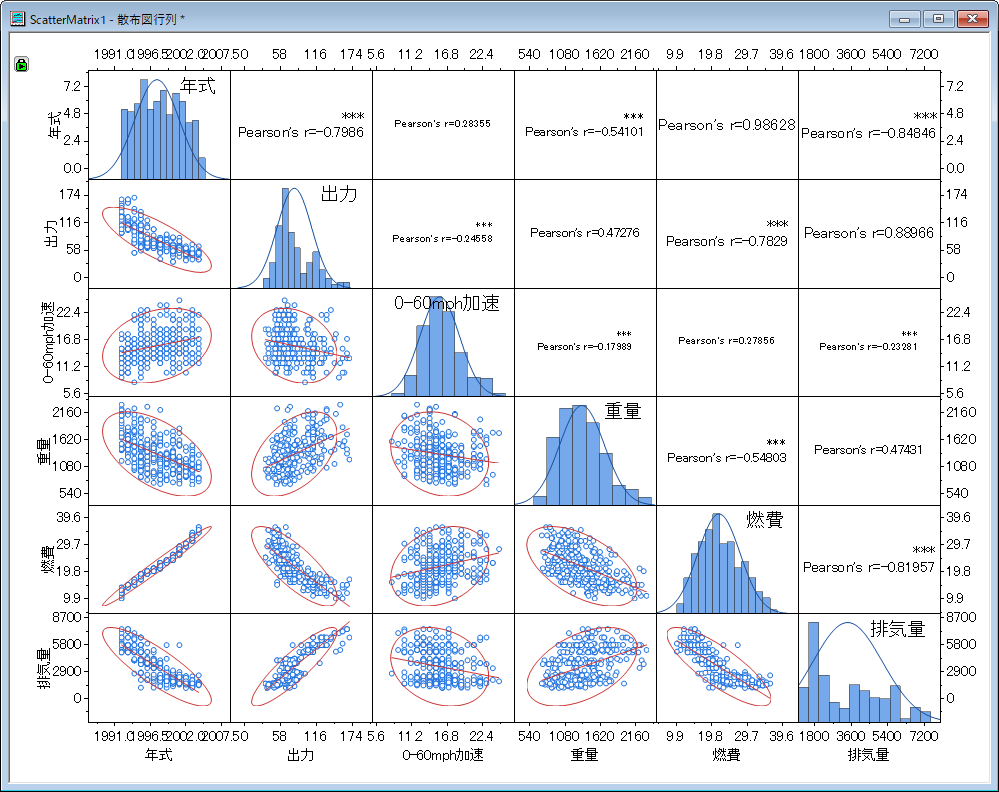

ほかにも、下図のように、相関係数または補正R二乗の値に応じてラベルの大きさを変える設定や、相関関係の統計的有意差を示す記号（アスタリスク）を表示する機能なども追加されています。
