Vol.55 グラフ上でデータを絞り込み

使用するサンプルファイルは、以下よりダウンロードできますので、お手持ちのOrigin/Pro上で実際の操作をお試しいただけます。

ダウンロード後解凍し、サンプルOPJUファイルを開いたら、「表示：プロジェクト・エクスプローラ」を選択して開くウィンドウで、フォルダを切り替えてデータを使用してください。

スライサーは、同じワークシートから作図されたグラフに対して使用可能です。ここでは、サンプルOPJUの「1. グラフにスライサーを適用」フォルダのGraph1にスライサーを適用します。

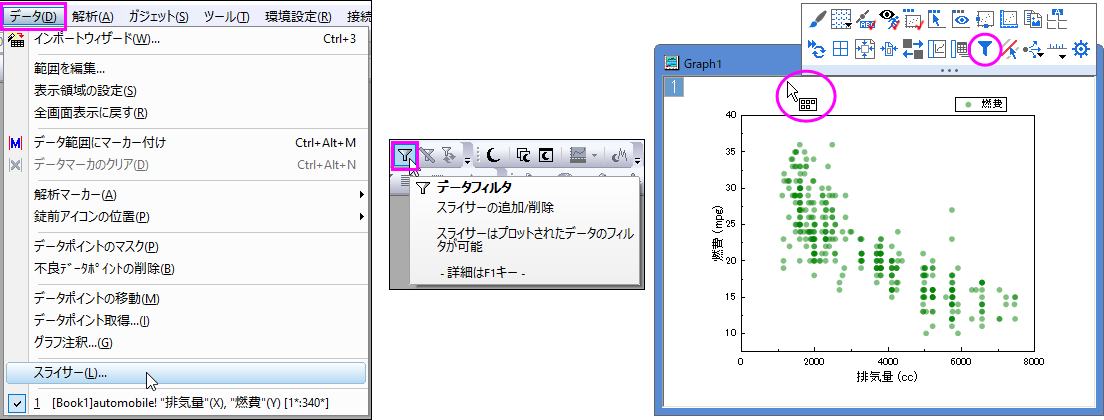

1. Originでサンプルファイルを開きます。Graph1をアクティブにして以下のいずれかの方法でスライサーを適用します。
• 「データ」メニューの「スライサー」を選択
• ツールバーのデータフィルタボタンをクリック
• グラフウィンドウ上部にマウスカーソルを移動し、カーソル表示が変わったらクリックして「データスライサー」ボタンをクリック

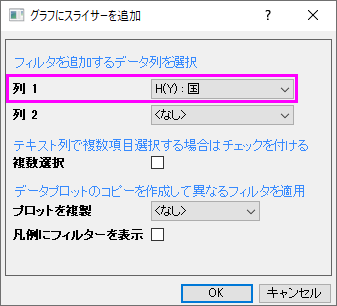

2. 「グラフにスライサーを追加」ダイアログの「列1」、「列2」でフィルタを適用する列を選択します。ここでは、「列1」で「H(Y)：国」を選択し、「OK」をクリックします。

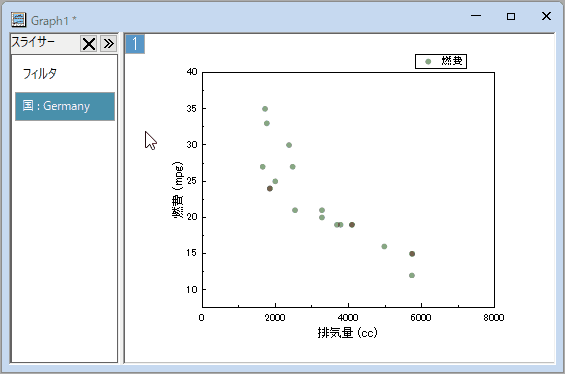

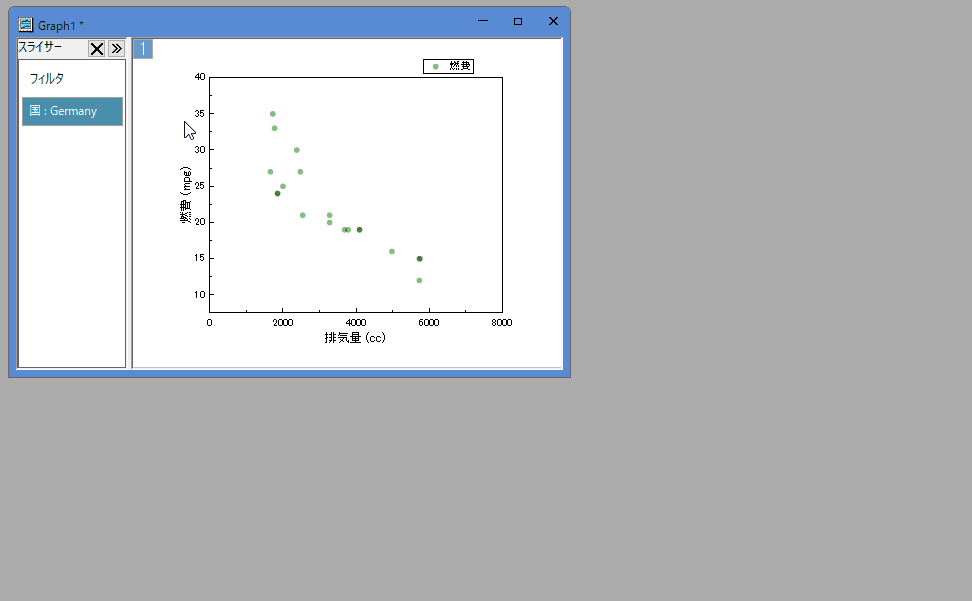

3. グラフウィンドウの左側にスライサーパネルが表示され、フィルタ条件を変更できます。条件を変更するとグラフも更新されます。

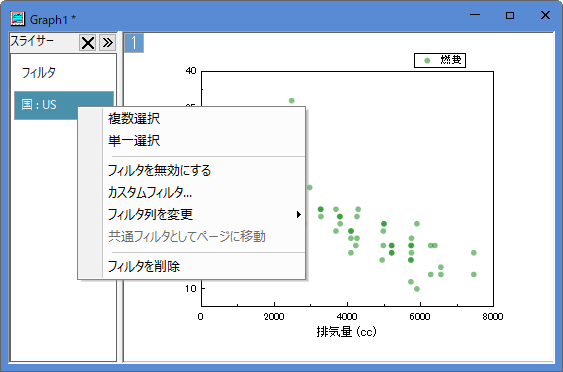

4. フィルタ条件の上で右クリックするとメニューが表示され、フィルタを無効にしたり、フィルタ列を変更できます。

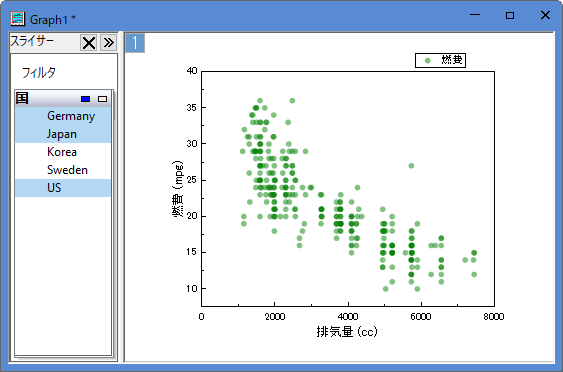

5. 「複数選択」を選択すると、フィルタ列がテキスト列の場合に複数の項目をフィルタ条件として選択できるようになります。

6. グラフウィンドウのタイトルバーで右クリックして「ウィンドウの複製作成」を選択すると、グラフを複製でき、ぞれぞれのグラフウィンドウで別のフィルタ条件を設定できます。

7. スライサーパネル上で右クリックすると、2つ目のフィルタを追加できます。

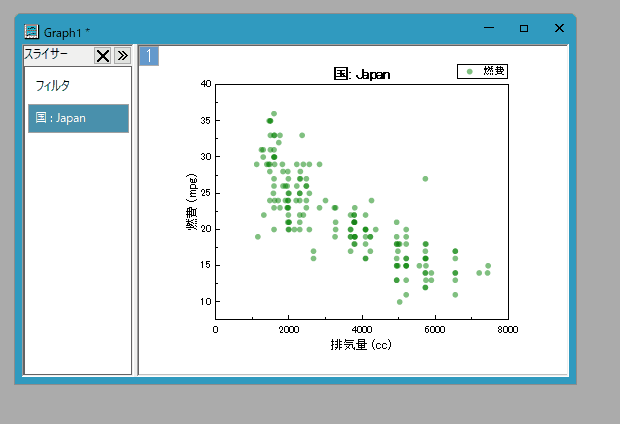

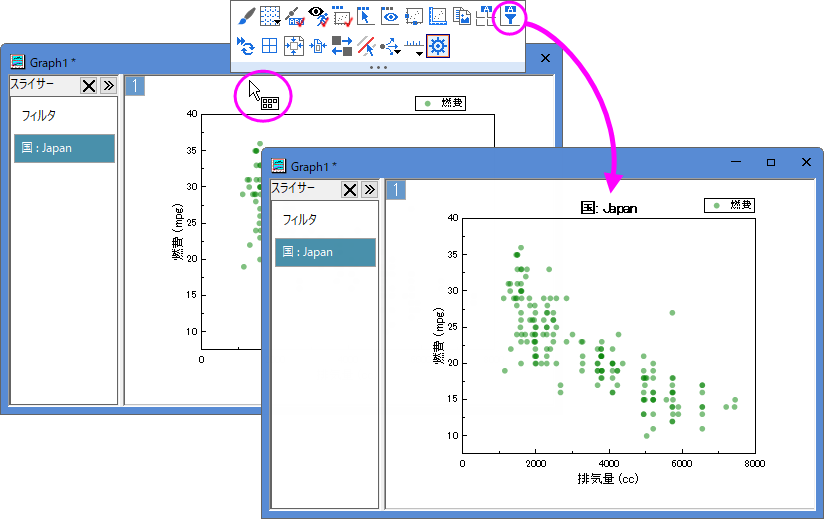

8. グラフウィンドウ上部にマウスカーソルを移動し、カーソル表示が変わったらクリックして「レイヤフィルタタイトルの追加」ボタンをクリックすると、タイトルにフィルタ条件を表示できます。

スライサーを適用する際に、データを複製することができ、1つのグラフレイヤ内で異なる条件でプロットを比較できます。

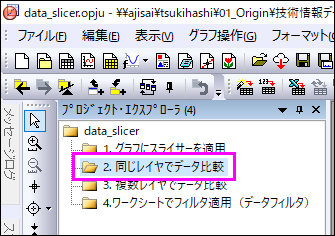

1. サンプルOPJUファイルの「2. 同じレイヤでデータ比較」フォルダを開きます。

2. Graph3をアクティブにして以下のいずれかの方法で「グラフにスライサーを追加」ダイアログを開きます。
• 「データ」メニューの「スライサー」を選択
• ツールバーのデータフィルタボタンをクリック
• グラフウィンドウ上部にマウスカーソルを移動し、カーソル表示が変わったらクリックして「データスライサー」ボタンをクリック

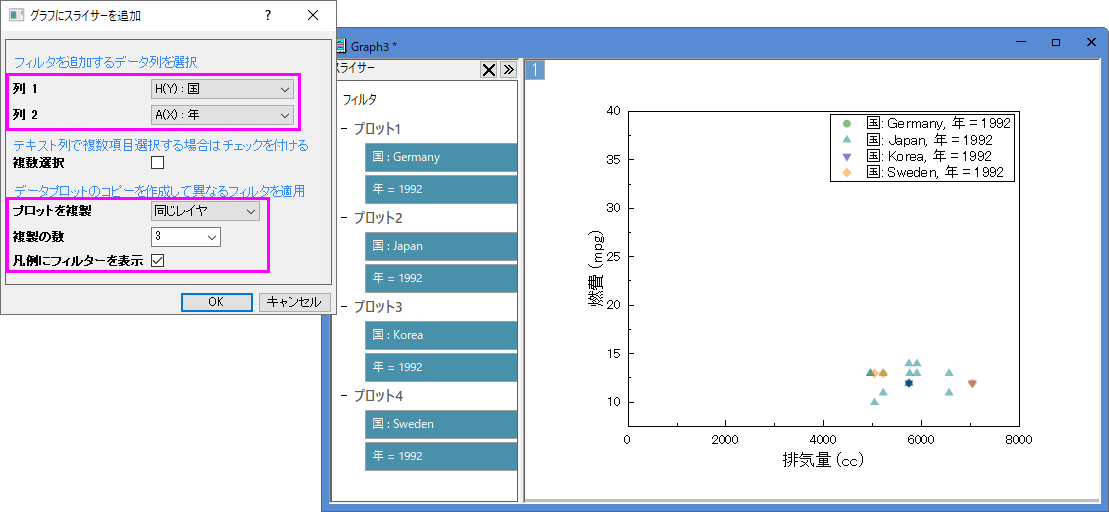

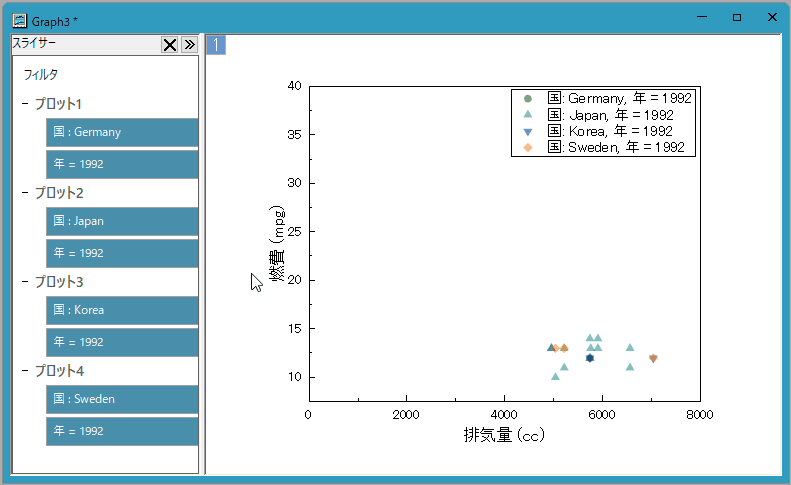

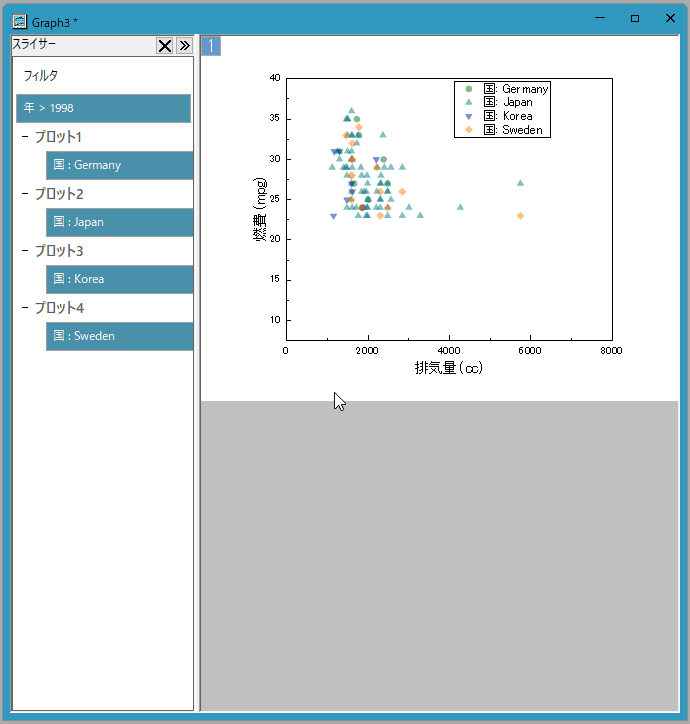

3. ダイアログで、「列1」で「H(Y)：国」、「列2」で「A(X)：年」を選択します。また、「プロットを複製」を「同じレイヤ」にし、「複製の数」を「3」にします。これで1つのレイヤ内にプロットを複製し、合計4つのデータプロットを表示します。「凡例にフィルターを表示」にチェックを付けて「OK」ボタンをクリックすると、各プロットそれぞれにフィルタが適用されます。

4. スライサーパネルのフィルタの項目上で右クリックし、「共通フィルタとしてページに移動」を選択すると、レイヤ内のプロット全てに同じ条件のフィルタを適用できます。


フィルタ付きでレイヤを複製

スライサーパネル上の何もない箇所で右クリックし、「フィルタ付きでレイヤを複製」を選択すると、同じフィルタ条件を持ったレイヤを同じグラフウィンドウ内に複製でき、それぞれ条件を設定して簡単にデータを比較できます。

単一レイヤのグラフにスライサーを適用する際に複数レイヤのグラフにして、それぞれのレイヤでデータを絞り込みすることも可能です。

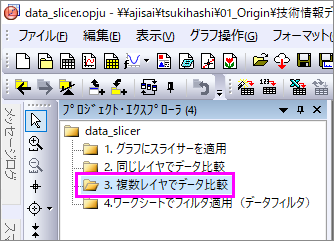

1. サンプルOPJUファイルの「3. 複数レイヤでデータ比較」フォルダを開きます。

2. Graph4をアクティブにして以下のいずれかの方法で「グラフにスライサーを追加」ダイアログを開きます。
• 「データ」メニューの「スライサー」を選択
• ツールバーのデータフィルタボタンをクリック
• グラフウィンドウ上部にマウスカーソルを移動し、カーソル表示が変わったらクリックして「データスライサー」ボタンをクリック

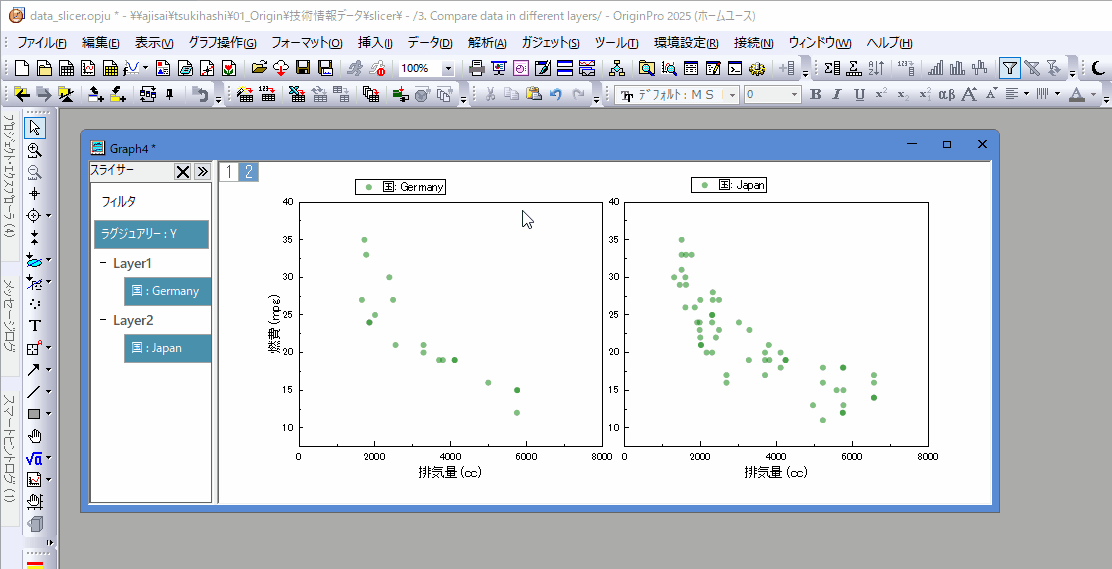

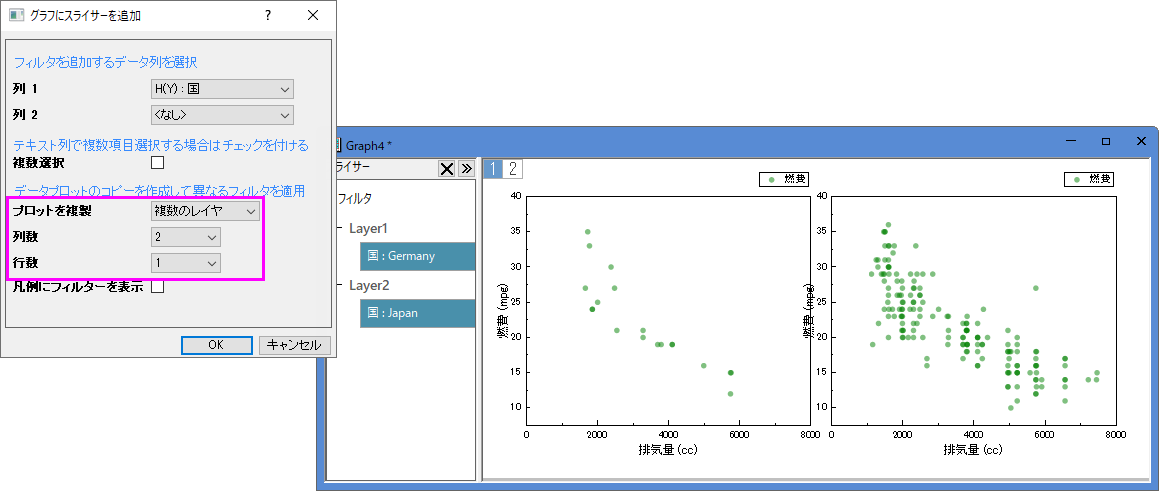

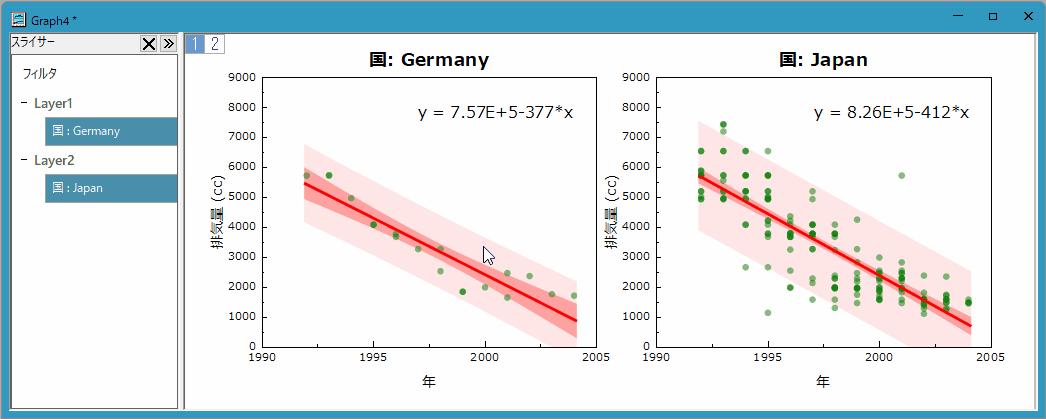

3. ダイアログで、「列1」で「H(Y)：国」を選択します。また、「プロットを複製」を「複数レイヤ」にし、「列数」を2、「行数」を1にします。これで、水平方向に2つのグラフレイヤを並べて表示できます。「OK」ボタンをクリックすると、各レイヤにフィルタが適用されます。

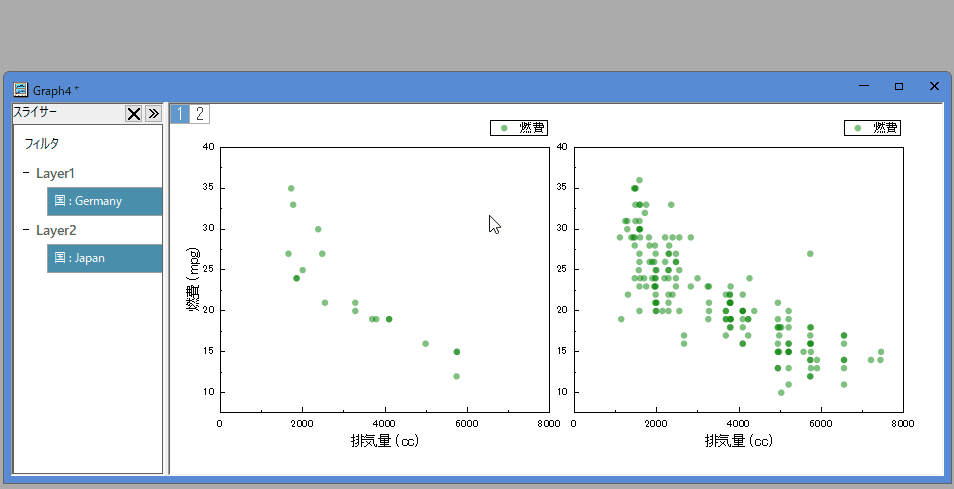

4. グラフウィンドウ上部にマウスカーソルを移動し、カーソル表示が変わったらクリックして「レイヤフィルタタイトルの追加」ボタンをクリックすると、現在のフィルタ条件を示すタイトルが各レイヤ上部に表示されます。左側のスライサーパネルでフィルタ条件を変更したり、フィルタを追加できます。

先にスライサーを適用してデータを絞り込み、その後解析を実行してください

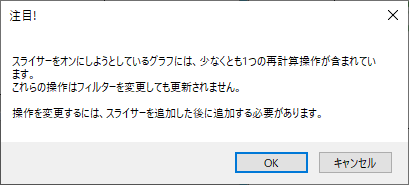

フィットなどの解析が実行されているグラフでスライサーを適用しようとすると、以下のメッセージが表示されます。

メッセージダイアログで「OK」をクリックすると、フィルタを適用できますが、フィルタ条件を変更しても解析結果は更新されず、スライサー適用前のデータに対する結果が表示されたままになります。

そのため、絞り込んだデータでの解析結果を得たい場合は、必ず先にスライサーを適用し、その後、解析を実行するようにしてください。

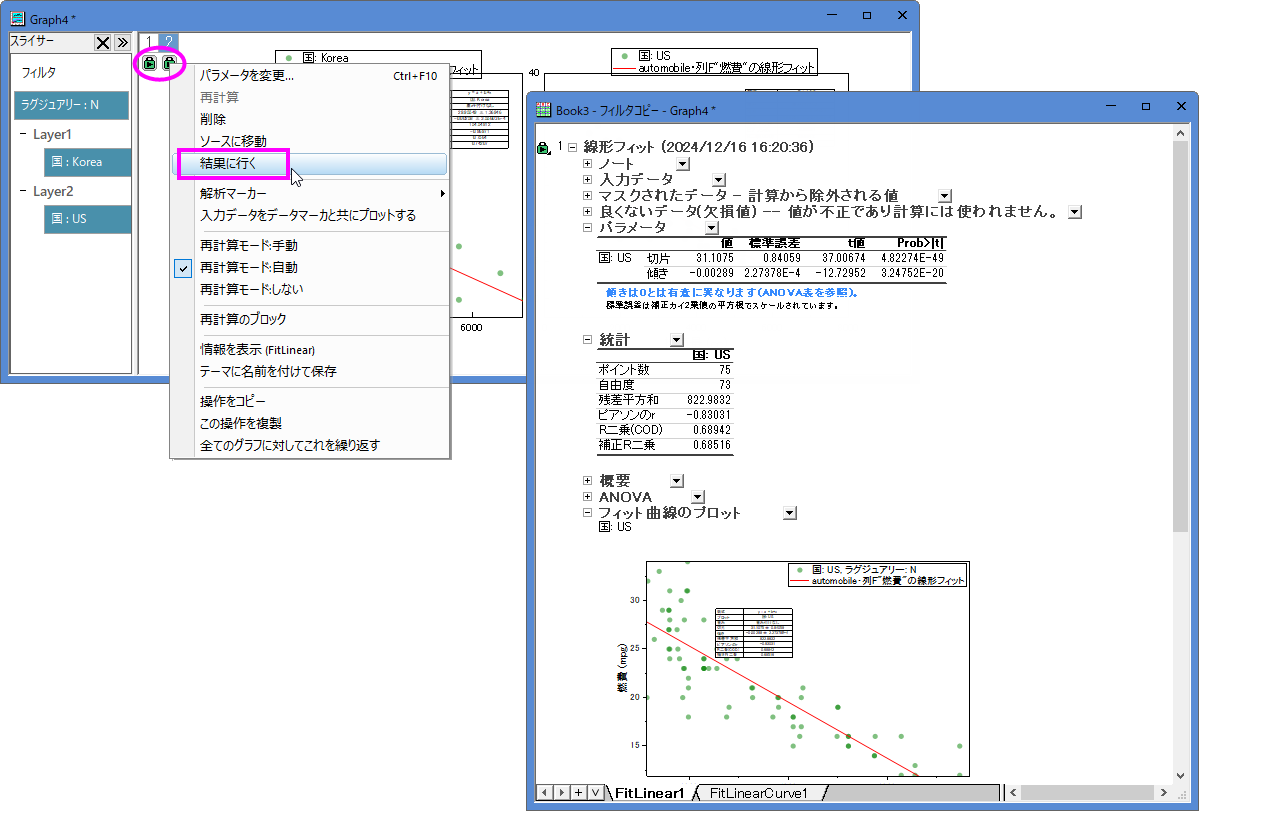

また、解析実行後にレポートシートを確認したい場合は、グラフ上の緑の鍵のアイコンをクリックして「結果に行く」を選ぶとシートが開きます。

ワークシート上のデータについて、条件に応じてをかけて絞り込みたい場合は、データフィルタの機能を使用します。

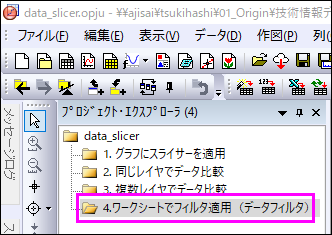

1. サンプルOPJUファイルの「4.ワークシートでフィルタ適用（データフィルタ）」フォルダを開きます。

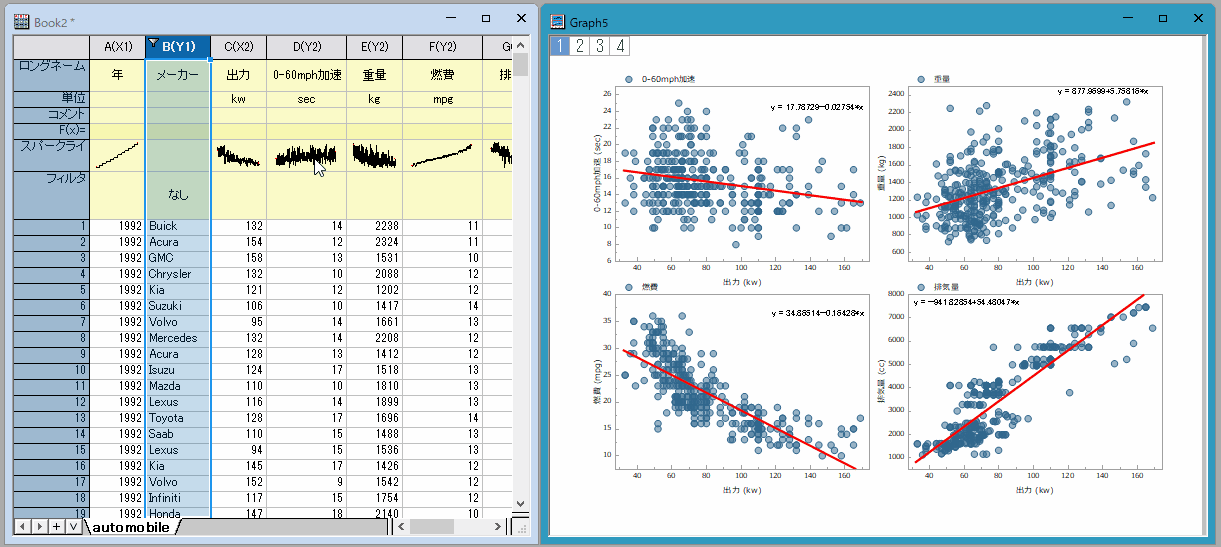

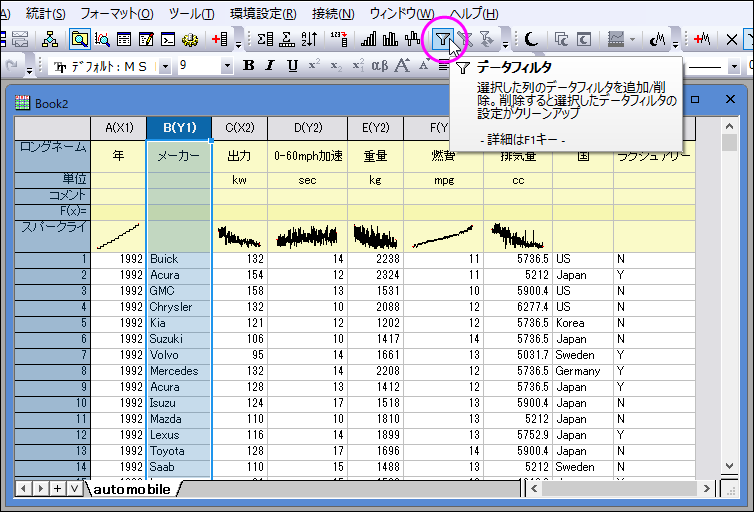

2. Book2のB列を選択してツールバーの「データフィルタ」ボタンをクリックします。

3. 列に表示された漏斗のアイコンをクリックしてフィルタ条件を変更できます。条件に応じてデータが絞り込まれると、このシートのデータから作図されたグラフや解析も更新されます。
