Vol.51 Origin/Pro 2024 新機能
「グリッドマップグラフ」

使用するサンプルデータは、以下よりダウンロードできますので、お手持ちのOrigin上で実際にインポートの操作をお試しいただけます。

バージョン2024以降のOriginをお持ちでない場合は、無料の体験版でお試しいただけます。

Origin体験版のお申し込みはこちらから

グリッドマップでは、複数データの折れ線グラフや棒グラフをグラフページ内の指定の位置に配置して表示できます。グラフページ上で左上の位置を1列1行として、それぞれのグラフの位置を指定します。列と行の値はワークシートのラベル行に用意します。

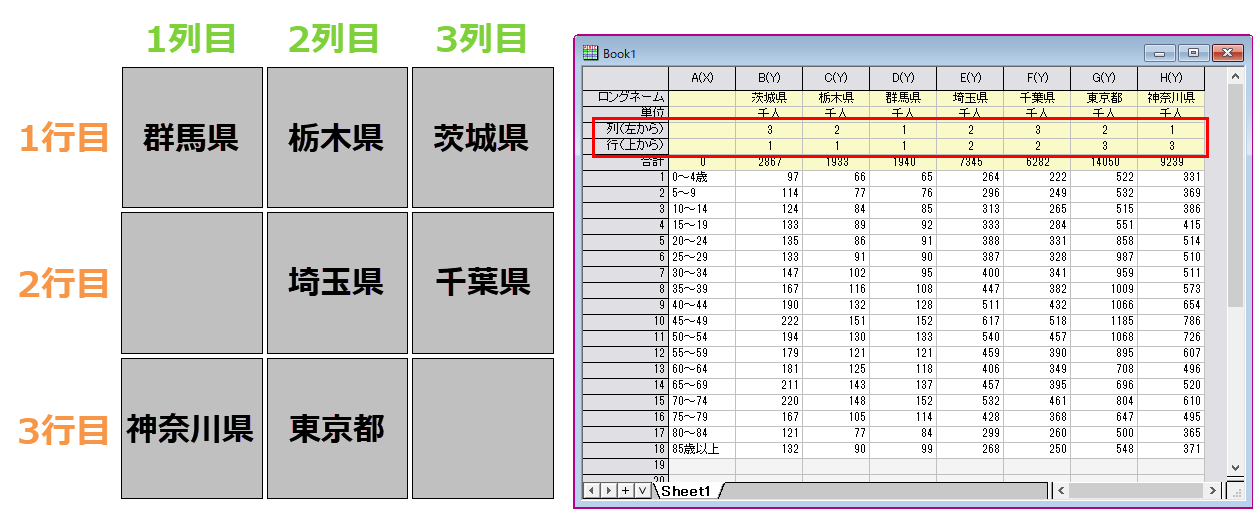

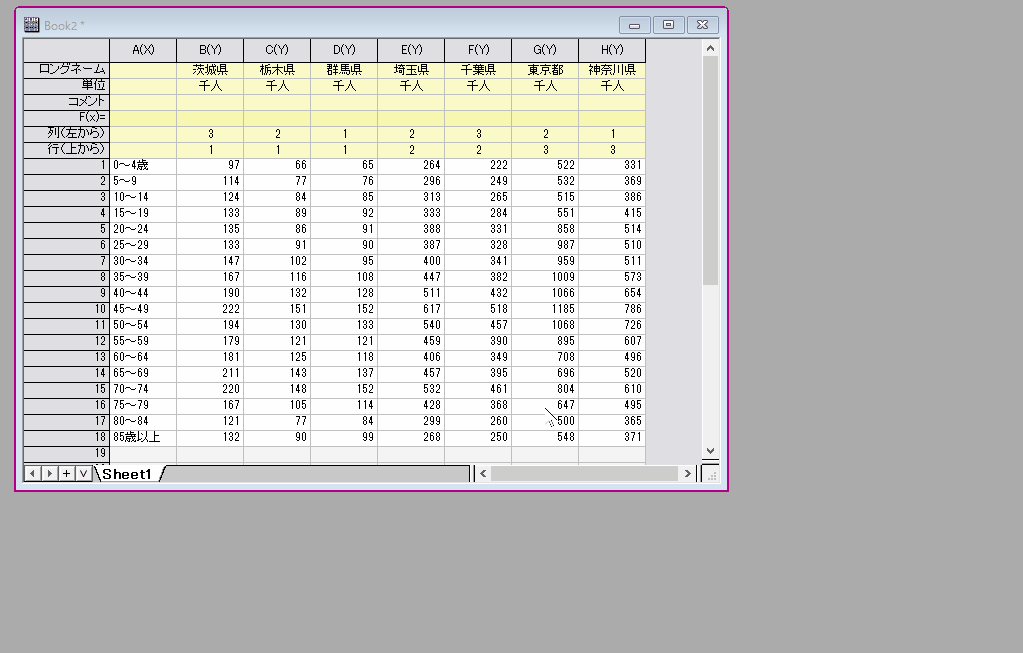

今回は関東地方の都県の配置をイメージしているので、以下のようにラベル行を用意しています。

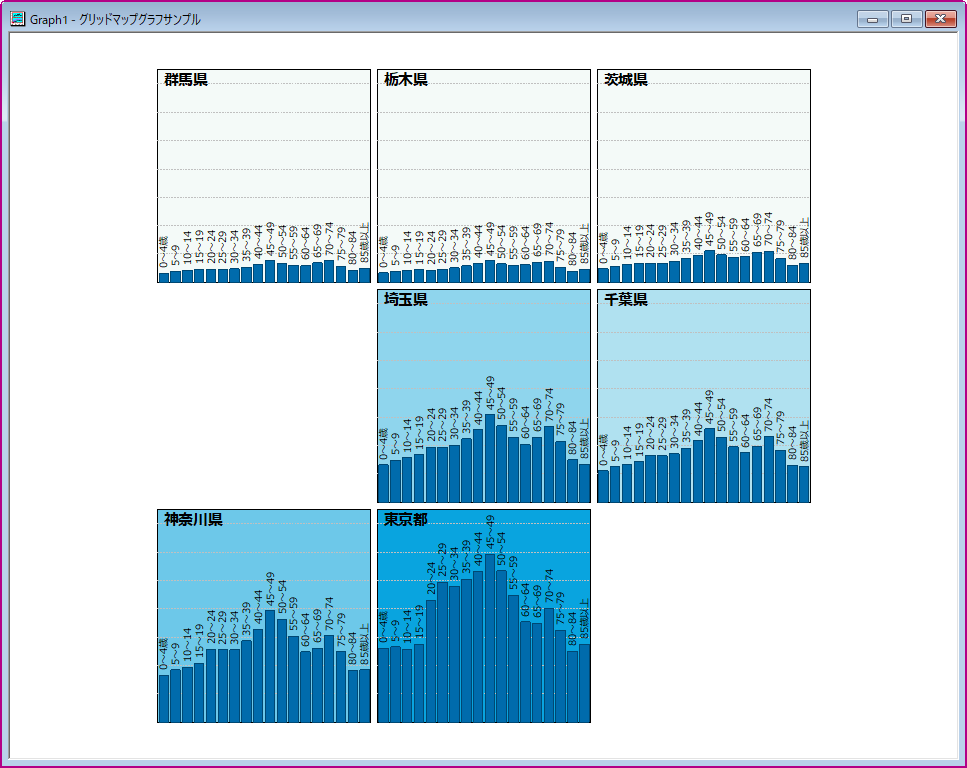

サンプルグラフのように、レイヤの背景やプロットの色を、あるデータを使ってマッピングしたい場合は、ラベル行に数値を用意しておきます。

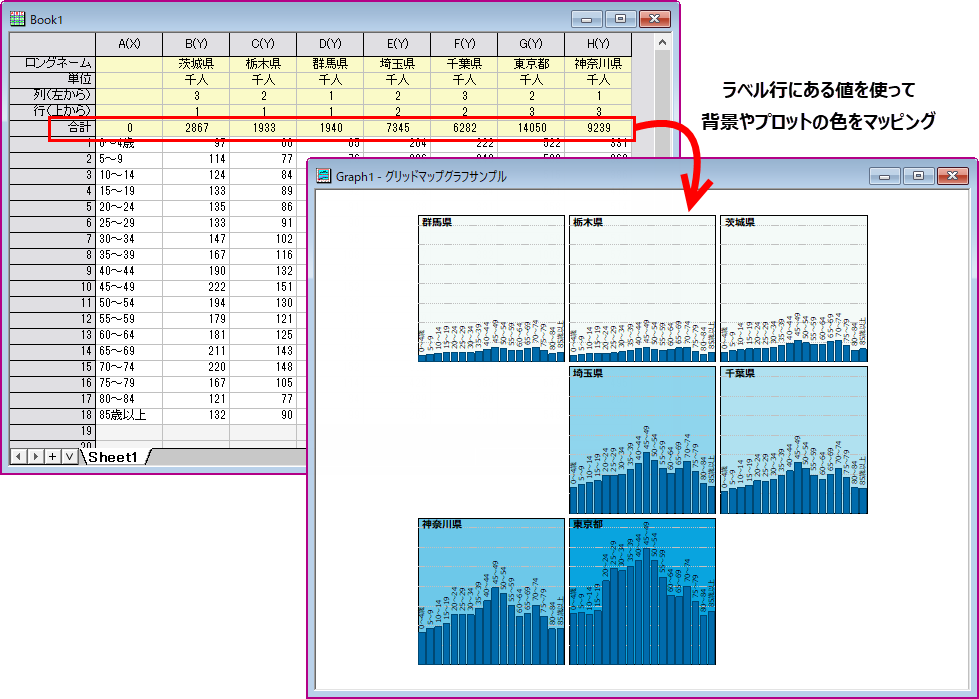

サンプルデータでは各都県の人口の合計値を用意するために、ロングネームやコメントなどのラベル行上で右クリックして「ユーザ定義パラメータ」を選択し、開いたダイアログの「数式」の右にある矢印ボタンをクリックして「Sum」を選択して追加しています。

グリッドマップグラフでプロットするのが散布図、折れ線グラフ、棒グラフ、ヒストグラムのいずれかであれば、作図ダイアログでタイプを指定して作図できます。

操作方法

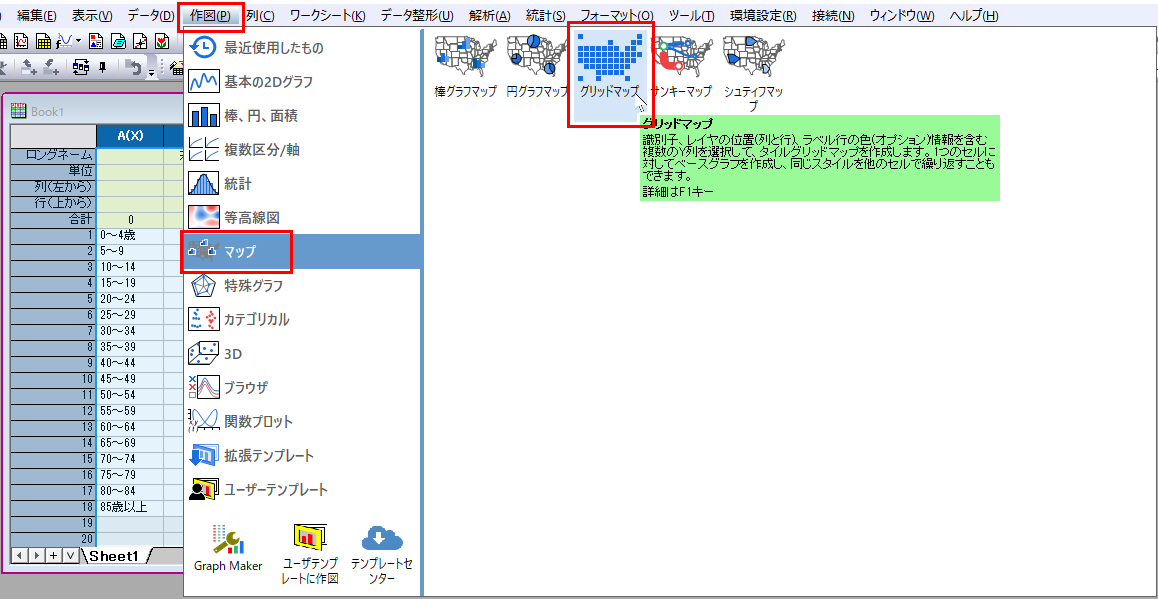

1. 作図するデータ（サンプルでは全列）を選択して、「作図：マップ：グリッドマップ」を選択してダイアログを開きます。

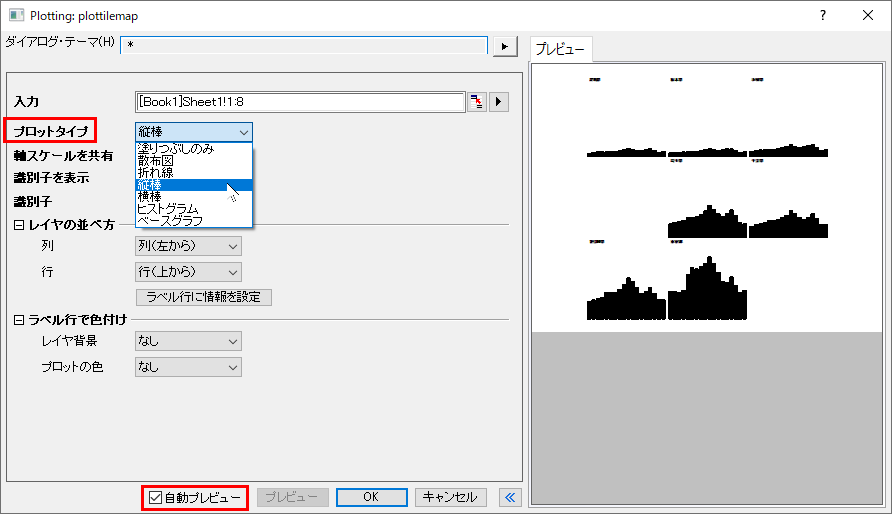

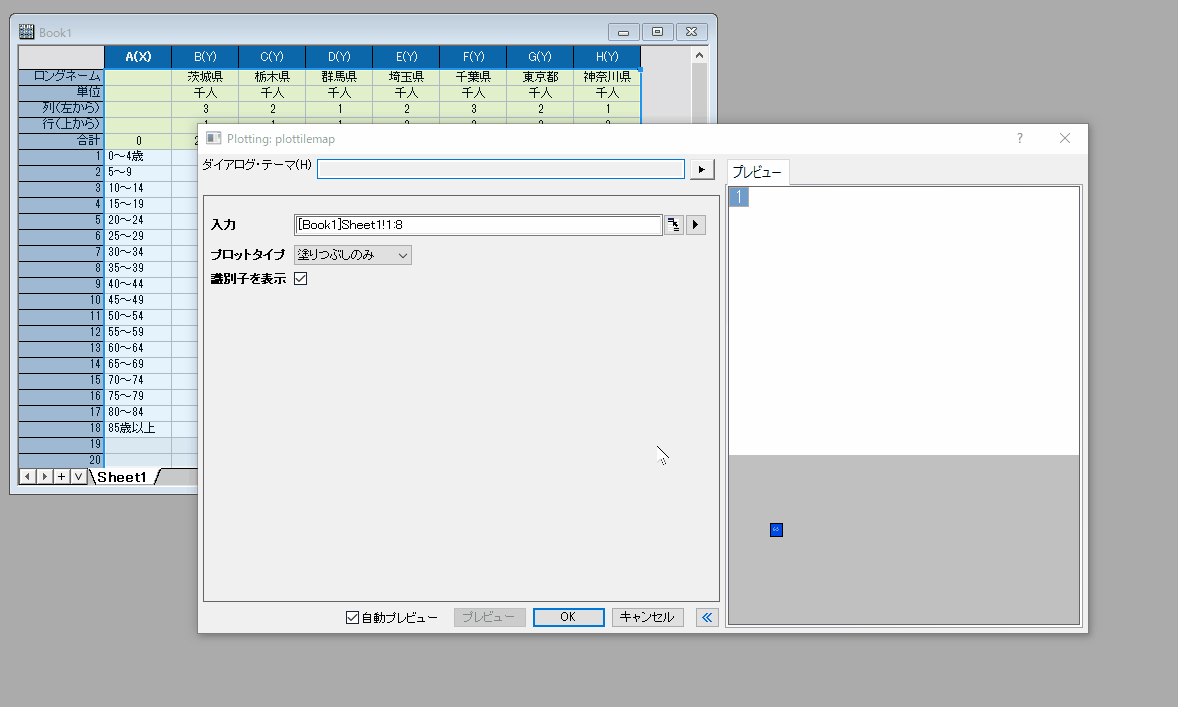

2. 「プロットタイプ」ではグラフの種類を選択します。ここでは、「縦棒」を選択します。左下の「自動プレビュー」にチェックを付けると右パネルで、結果のグラフをプレビューしながら設定できます。

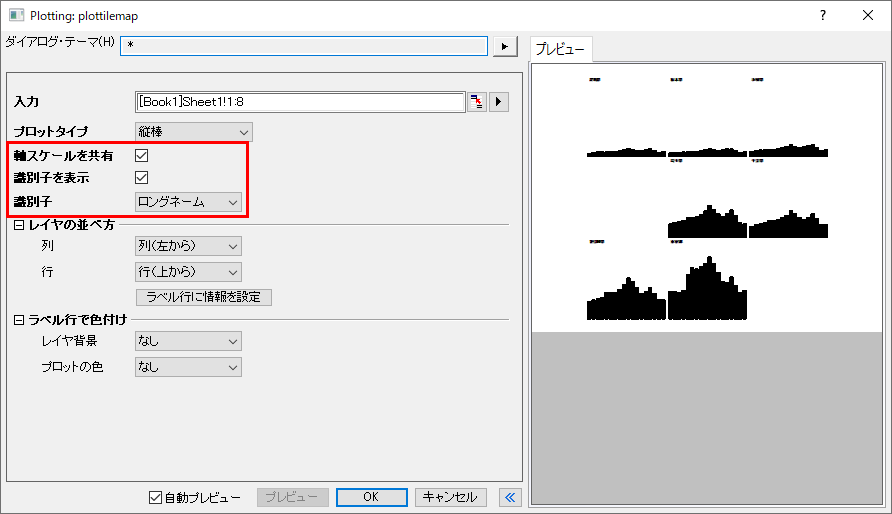

3. 「軸スケールを共有」にチェックを付けると、全てのグラフで同じXY軸スケールで設定されます。「識別子を表示」は各グラフを識別するためのラベルを表示するか指定します。今回は両方チェックを付け、「識別子」として、都道府県名の入力された「ロングネーム」を指定します。

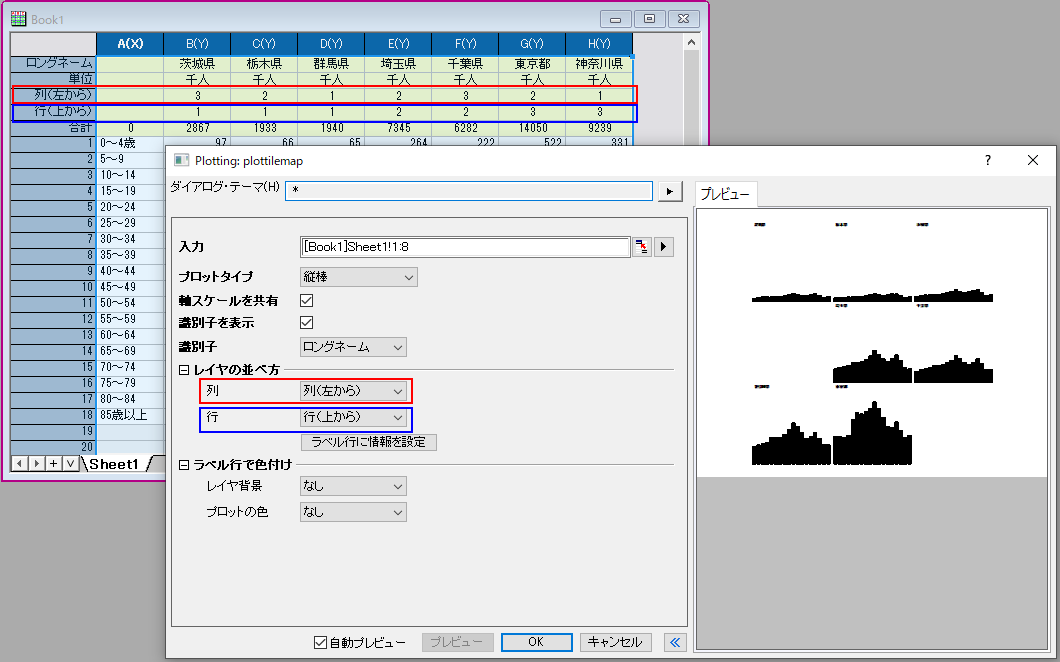

4. 「レイヤの並べ方」では、列と行の値を用意したラベル行をそれぞれ指定します。

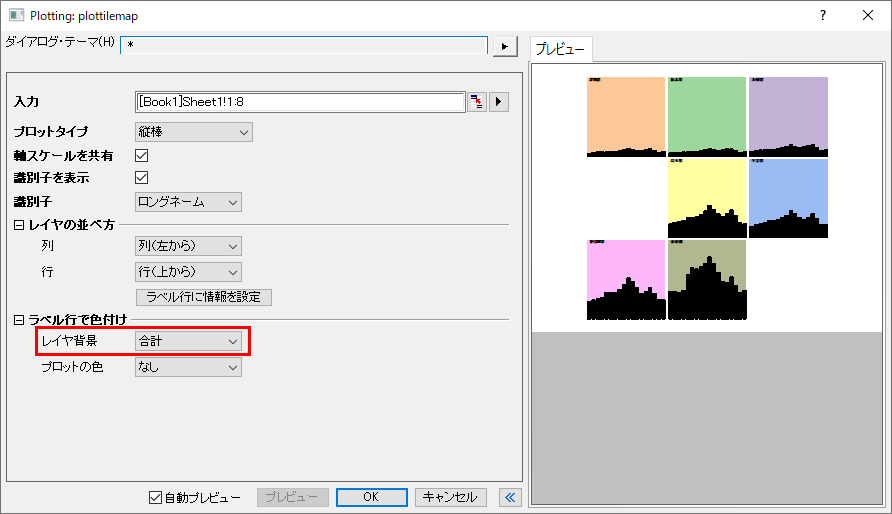

5. 「ラベル行で色付け」の項目では、レイヤの背景色やプロットの配色に使用するラベル行データを指定できます。ここでは、「レイヤ背景」で「合計」の行を指定します。

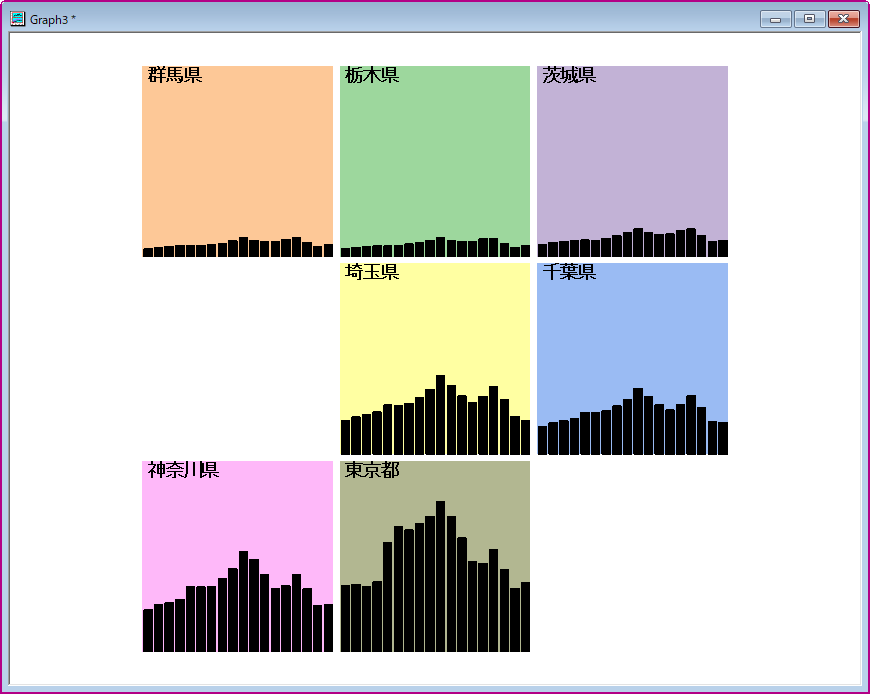

6. 「OK」をクリックすると、グラフが作成されます。

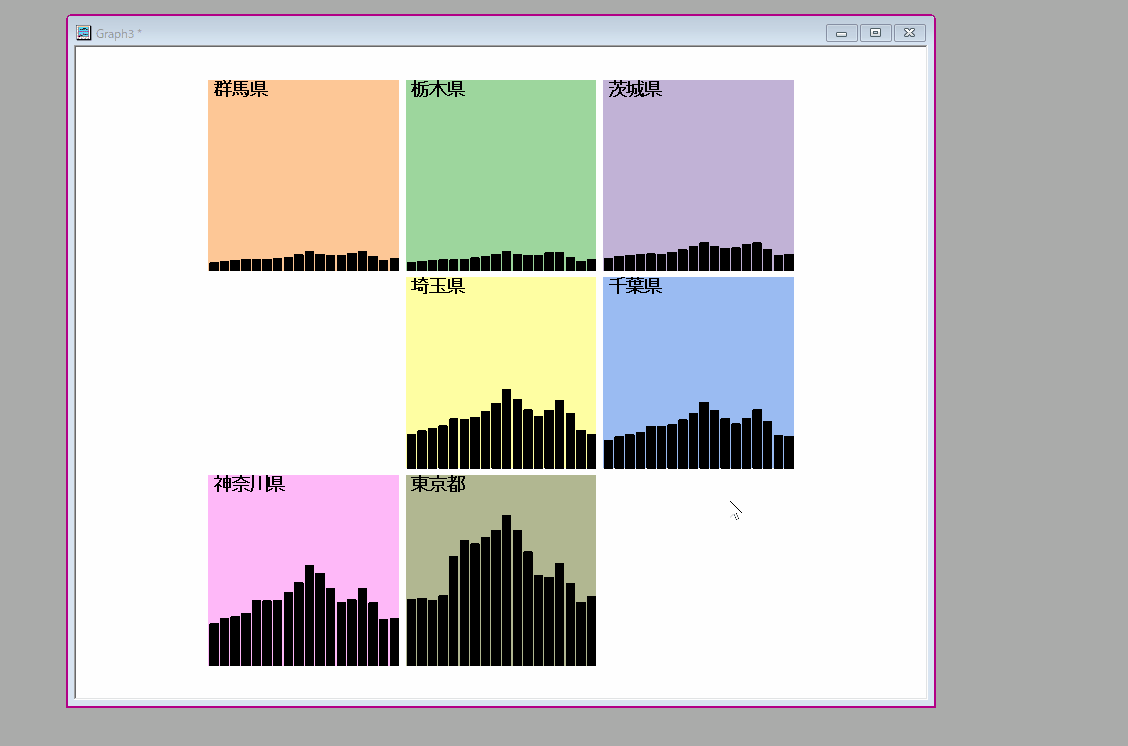

7. レイヤ背景の色付けの方法をカラーマップにするので、グラフ上でダブルクリックして「作図の詳細」ダイアログを開き、左パネルで「Layer1」を選択します。「背景」タブを開き、「色」をクリックして「カラーマップ」を選択します。追加で表示された「カラーマップ」タブで、パレットや配色を設定します。

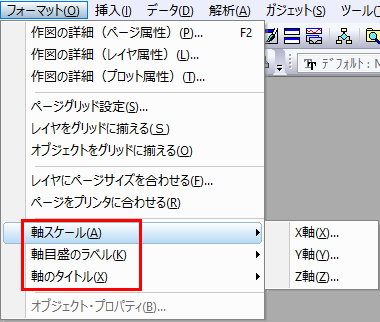

ダイアログで指定できるプロットタイプ以外でグリッドマップグラフを作成したい場合や、作図後に編集する項目が多い場合は、ベースとなるグラフを1つ作成しておき、それを使用してグリッドマップグラフを作図することもできます。

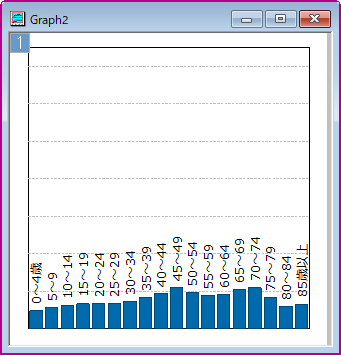

ここでは、サンプルのOPJUファイルの「Graph2」をベースにしてグリッドマップグラフを作成します。

操作方法

1. 作図するデータ（サンプルでは全列）を選択して、「作図：マップ：グリッドマップ」を選択してダイアログを開きます。

2. 「プロットタイプ」を「ベースグラフ」にし、下の「ベースグラフ」の項目の右にあるボタンをクリックしてベースグラフであるGraph2をアクティブにしてダイアログに戻ります。

3. 「軸スケールを共有」にチェックを付けると、全てのグラフで同じXY軸スケールで設定されます。「識別子を表示」は各グラフを識別するためのラベルを表示するか指定します。今回は両方チェックを付け、「識別子」として、都道府県名の入力された「ロングネーム」を指定します。

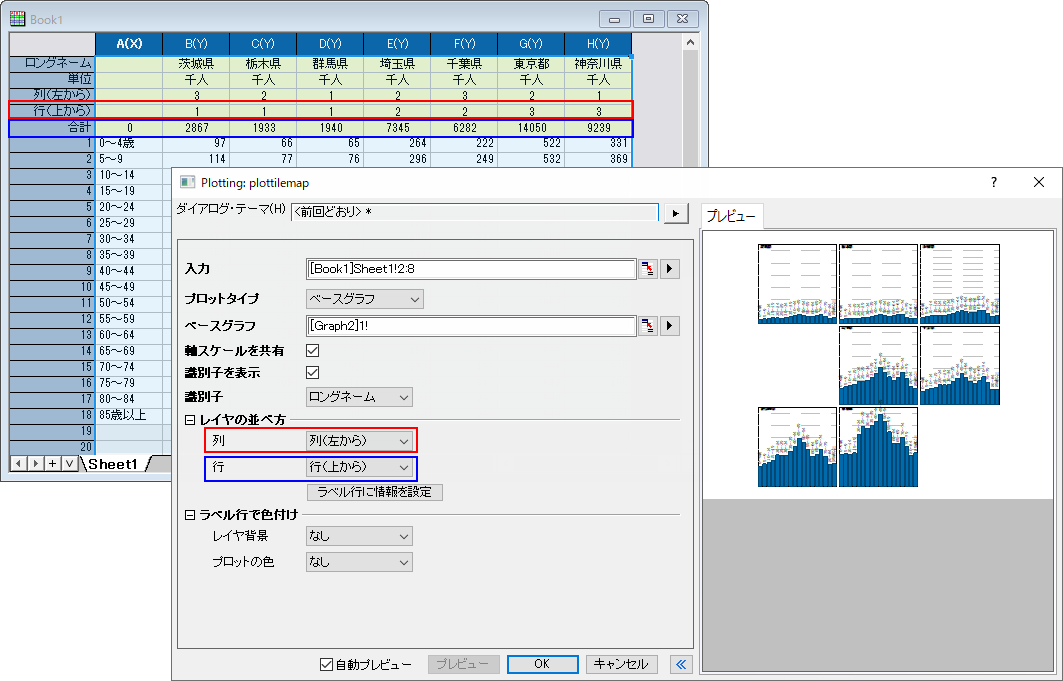

4. 「レイヤの並べ方」では、列と行の値を用意したラベル行をそれぞれ指定します。

5. 「OK」をクリックすると、グラフが作成されます。

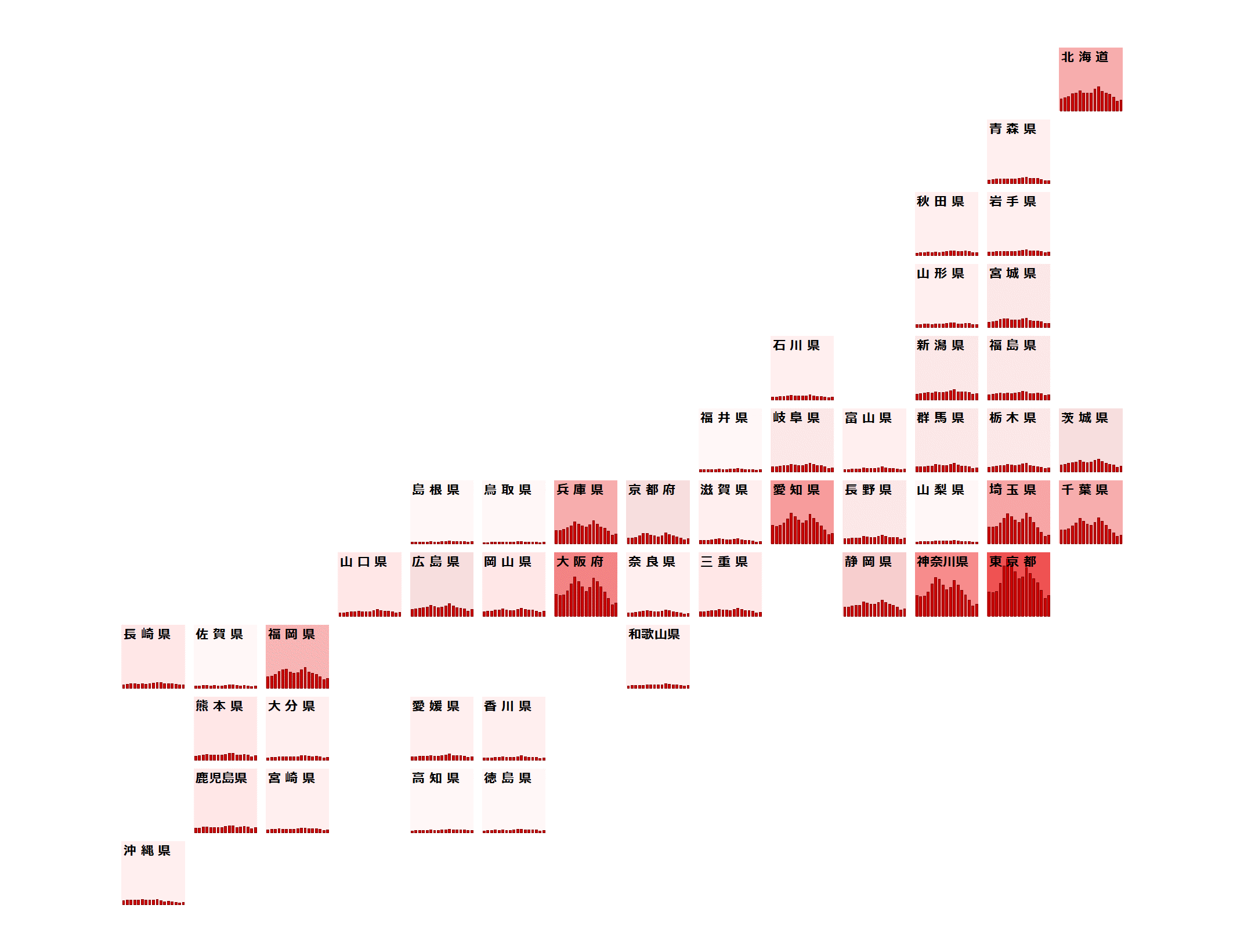

全国の人口データを使用したグリッドマップグラフのサンプルデータを以下よりダウンロード可能です。ワークシートのデータを別のデータと置き換えてグラフを表示したり、配置の参考にご利用いただけます。
