Vol.6 「LabTalkで作図してみましょう！」

Originにプログラム機能があることは知っているけど使ったことがない・・自動化出来るらしいけどどうしたらいいの？という皆様も多いのではと存じます。

OriginにはLabTalkというスクリプト言語が有り、この独立したスクリプトを順番に並べることで、操作を一括で行うことが出来ます。

では、実際にLabTalkを使って基本的なグラフを作図してみましょう！ LabTalkはスクリプトウィンドウまたは、コマンドウィンドウで実行しますが、 今回はスクリプトウィンドウを使います。

データは、S15-125-031.datを使いますので、Cドライブの下にフォルダを作成し、その中に置いてください。（以下の例ではフォルダ名を"data"という名称にしています）

S15-125-031.datはこちらからダウンロードしてください

Originを起動して、メインメニュー「ウィンドウ」から「スクリプトウィンドウ」を選択、または、（Shift+Alt+3）を押して、スクリプトウィンドウを開きましょう。

スクリプトウィンドウに次のスクリプトを入力し、ハイライト選択してEnterを押します。

newbook;　

新しいワークブックが出現します。

次に、作成したワークブックを選択し、CドライブのdataフォルダにあるS15-125-031.dat という名前のASCIIファイルを、次のスクリプトでインポートします。　（impasc fname：ASCIIファイル名を指定してインポート）

impasc fname:="C:¥data¥S15-125-031.dat";　　

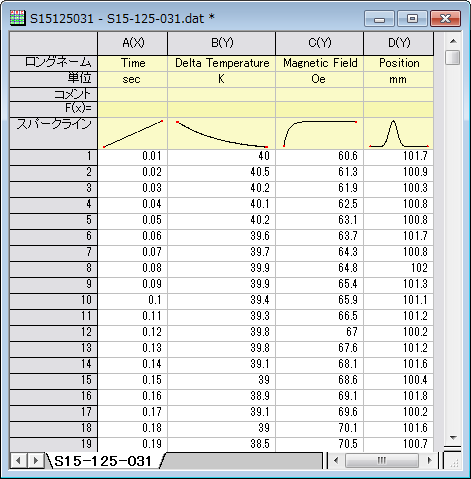

ワークブックにデータがインポートされますので、次のスクリプトを入力し、A列とB列で折れ線グラフを作図します。

plotxy iy:=(1,2) plot:=200;
またはplotxy iy:=2 plot:=200;　　　　（AB列を（1,2）の列番号で指定。200は折れ線を指定）

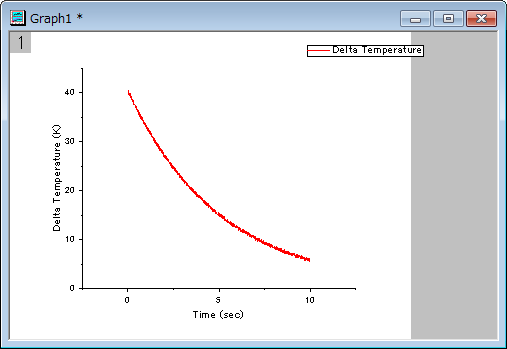

次に、プロットの色を赤に変えてみましょう。（%c でアクティブプロットを指定。2は赤の色番号です）

set %c -c 2;

（参考：色リスト番号ページ、グラフ種類番号ページ）

これまで作成した全てのスクリプトを羅列して、全て一度に実行してみましょう。（実行の際にはスクリプト全体をハイライト選択してEnterを 押します）
newbook;
impasc fname:="C:¥data¥S15-125-031.dat";
plotxy iy:=(1,2) plot:=200;
set %c -c 2;

新規ワークブックの作成から、グラフ色の変更まで一括で処理されます。



このスクリプトをツールバーにして残しておきましょう

コードビルダアイコン　をクリックします。

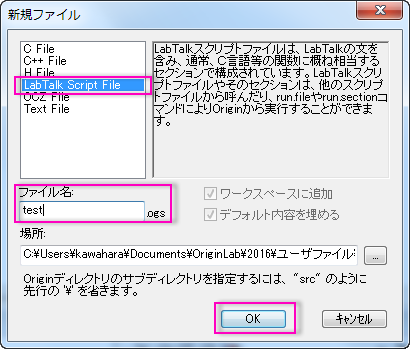

コードビルダのダイアログで、メニューのファイルから「新規」を選択します。開いたダイアログでLabTalk Script fileを選び、ファイル名を付けてOKをクリックします。上記のスクリプトを入力し、ユーザファイルフォルダに、メインメニューのファイルからogsファイルとして 「保存」します。

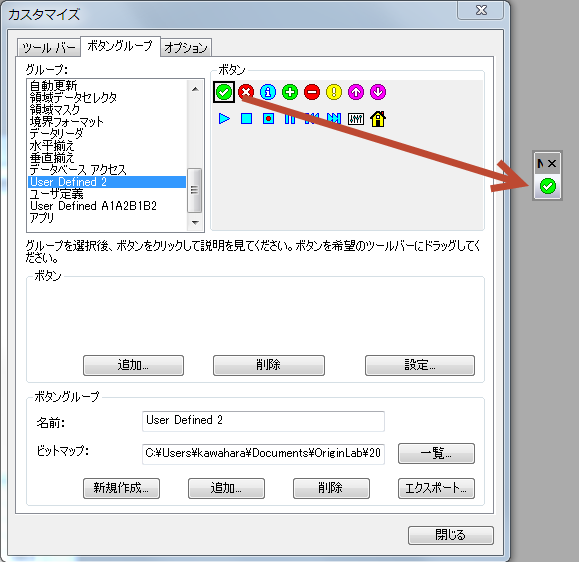

次に、メインメニューの表示からツールバーを選択して、新規作成をクリックします。 新規ツールバーの名前を入力し、ボタングループのタブから、ユーザ定義のボタンを選択してツールバーにドラッグ＆ドロップします。

ボタングループのタブ画面で、選択したボタンをクリックします。 「設定」をクリックして、「ボタンの設定」を開き、一覧ボタンから先程のogsファイルを選択します。 OKを押すと、新規のツールバーが作成され、ボタンを押すと一連の作図が行われます。

新規でOriginを立ち上げてもツールバーは表示されていますので、ツールバーのボタンをクリックすると自動的に作図されます。（同じ形式のデータであれば、ファイル指定を変更するだけで他のデータでも作図が出来ます）

今回は、一番基本的なグラフ作図をご紹介しました。まだLabTalkを使ったことのない皆様ぜひお試しください。

LabTalkについてもっと詳しくお知りになりたい方は、下記のお問合せページから弊社までお知らせください。

こちらのLabTalkスクリプトガイドページでも詳しくご説明しております。

次回のLabTalk技術情報では、ダイアログからスクリプトを生成して、さらに進んだ自動化プログラムを作成していきたいと思います。乞うご期待！！
