「富嶽三十六景」の通称「赤富士」の
フィッティング

1. まず、画像処理ソフトを用いて「赤富士」の画像から稜線を抜き出し、稜線のみの画像を用意します。



2. 稜線のみの画像から、OriginProにデータを取り込みます。

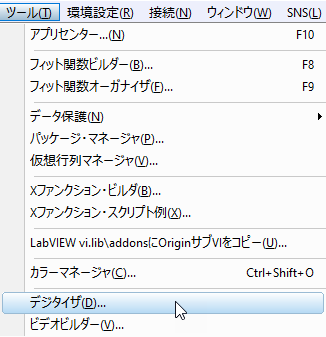

OriginProの「デジタイザ」という機能を用いて画像からデータを取得することができます。

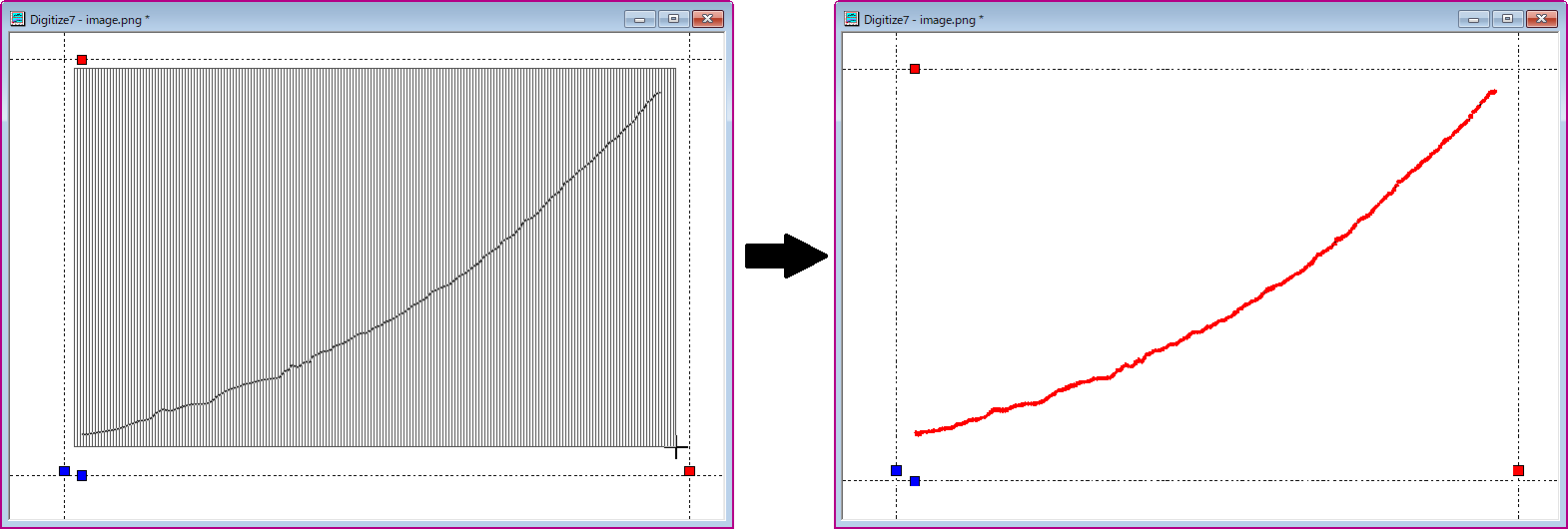

グリッド線を用いて、画像の線からデータポイントを取得します。

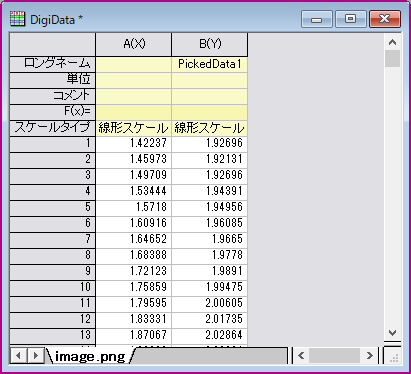

OriginProにデータを取り込むことができました。

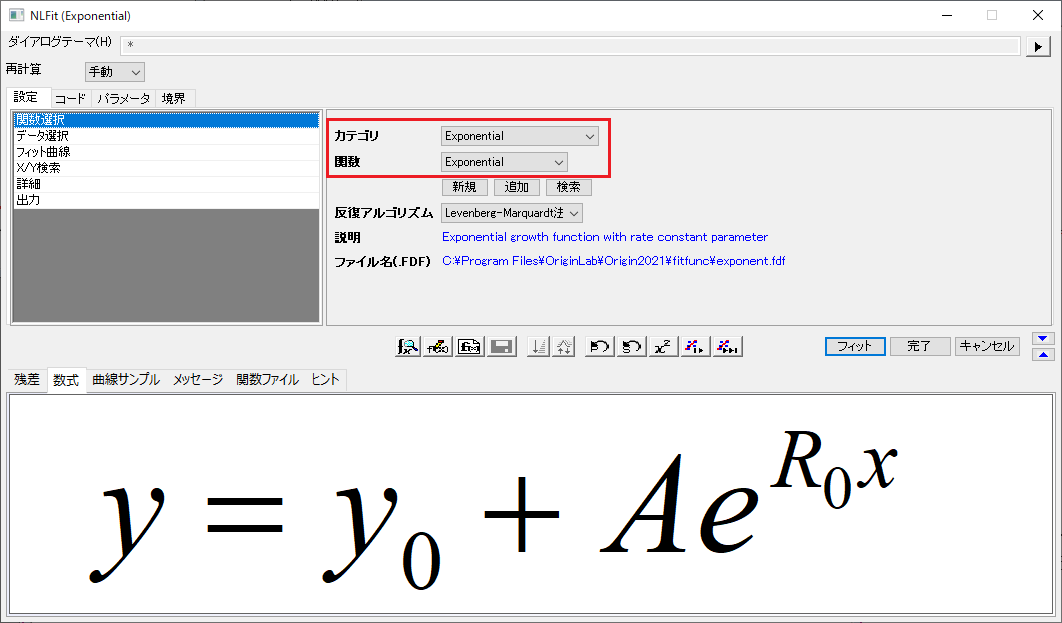

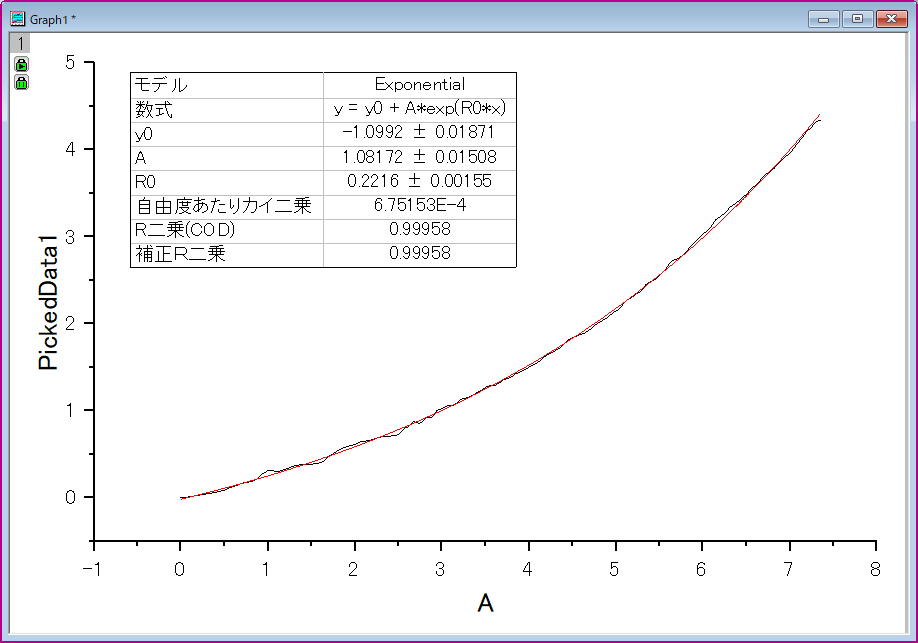

3. 取り込んだデータをExponential関数でフィッティングします。

以上となります。

デジタイザ

グラフの画像データのみが存在し、元のデータが存在しない場合は解析に利用することができません。
そのような場合、OriginProの「デジタイザ」機能を使うと、OriginProにグラフの画像ファイルをインポートし、画像からデータをキャプチャすることができます。
デジタイザの使い方については、以下のページをご覧ください。
