LaTeX

LaTeXアプリをOriginで使用するにはLaTeXアプリ自体のインストール以外に2つのソフトが必要となっています。必要となるのが"MiKTeX"と"OAutotrace"というソフトです。LaTexアプリではOrigin開発元以外が開発しているこの2つのオープンソースのソフトウェアを使ってOrigin上に数式を記述できるようにしています。

それぞれのソフトは下記ページからダウンロードできます。

※こちらのオープンソースソフトウェアについては弊社ではサポートいたしかねますので、予めご了承ください。

下記関数のグラフを作成し、LaTeXアプリでグラフに数式を追加してみます。

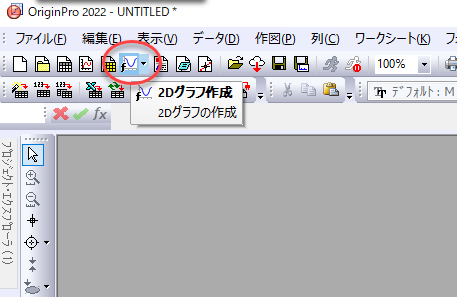

1. まず関数グラフを作成します。Origin左上にあるボタンから関数グラフの作成ボタンを選択し、ダイアログを開きます。

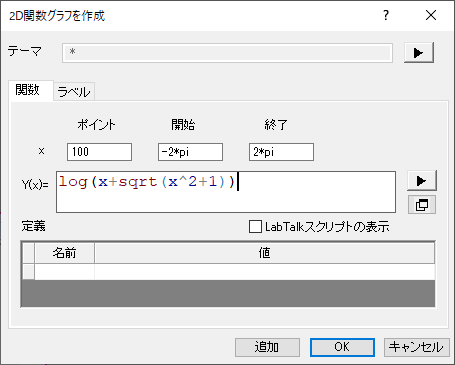

2. 開いたダイアログで下図のように入力して「OK」ボタンで関数グラフを作成します。

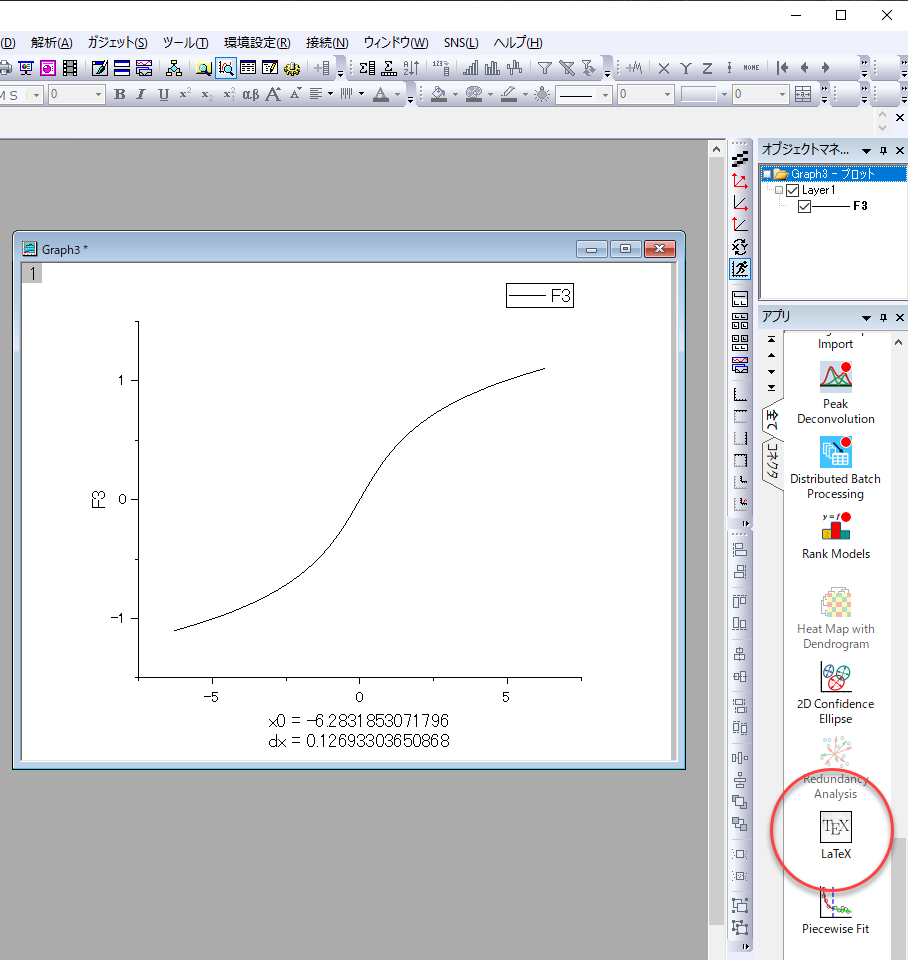

3. グラフウィンドウをアクティブな状態にすると、LaTeXアプリが選択できます。

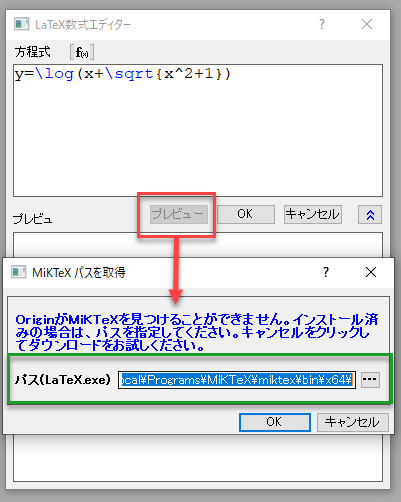

4. 選択するとウィンドウが立ち上がりますので、上半分のテキストボックスにLaTeXの文法で数式を記述します。
   記述した後に「プレビュー」ボタンをクリックすると、MiKTeXの場所を聞かれますのでインストールしたMiKTexのパスを指定します。
   デフォルトの場合のパスの例："C:\Users\{Windowsのユーザ名}\AppData\Local\Programs\MiKTeX\miktex\bin\x64"



※1：デフォルトでインストールされるパスは隠しフォルダになっていますので、エクスプローラーで「表示」タブの「隠しファイル」にチェックを入れてパスを指定してください。

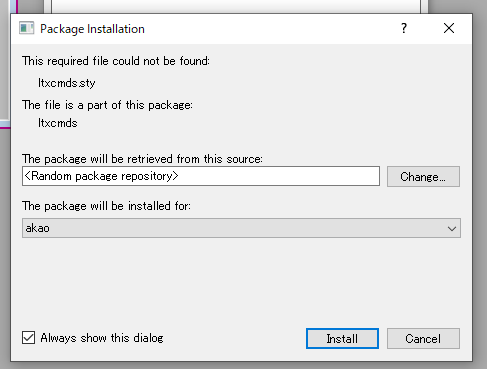

※2：MiKTeXをインストールしてもパッケージが不足している場合には下図のように追加でインストールするかを尋ねるダイアログが開くこともあります。(追加パッケージのインストール中にタイムアウトしてしまう場合がありますので、その場合には再度MiKTeXのパスを入力してやり直してください）



5. うまくOriginがMiKTeXを認識するとプレビュー上にLaTeXで書かれた数式が表示されるようになります「OK」ボタンをクリックするとグラフ上に数式が追加されます。
