Graph Maker

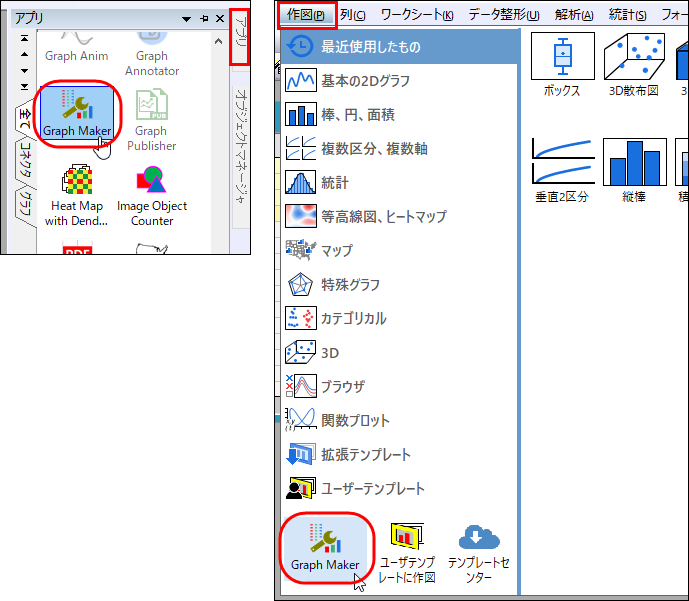

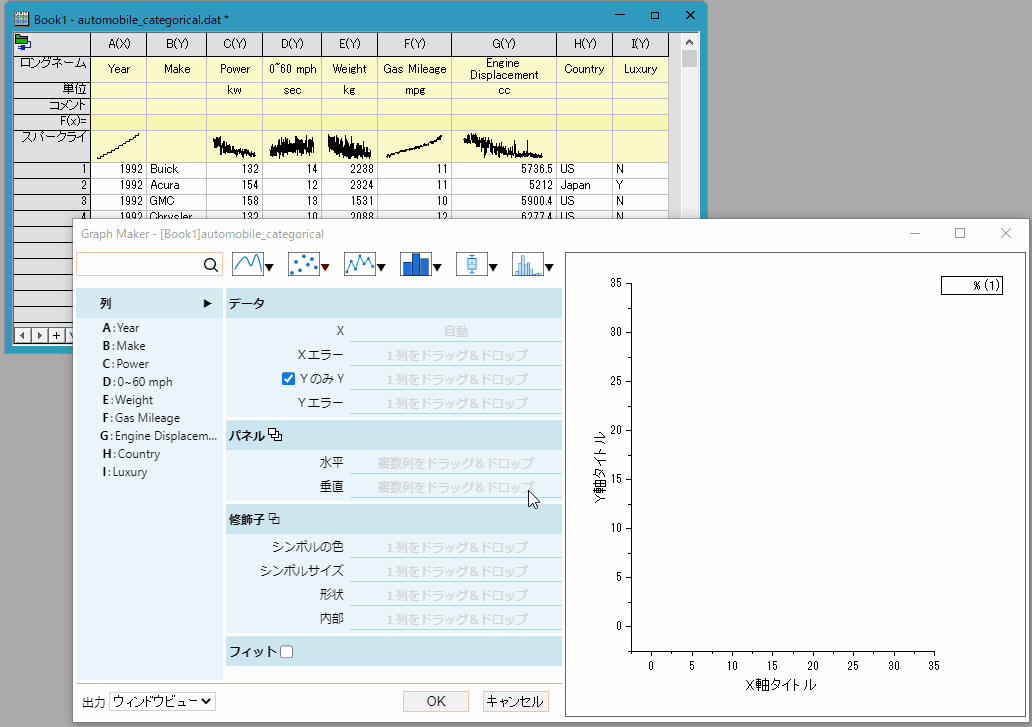

1. 作図したいワークシートがアクティブな状態で、アプリウィンドウのGraph Makerアイコンをクリックし、ダイアログを開きます。また、Graph Makerは、作図メニューからも利用できます。

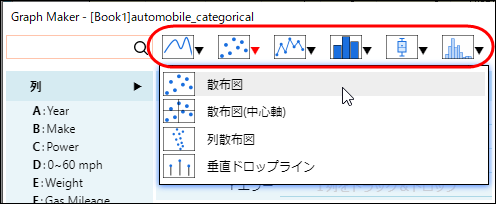

2. ダイアログ上部でグラフタイプを指定します。

使用できるグラフタイプは、折れ線、散布図、線+シンボル、縦棒、ボックス、ヒストグラムです。
各アイコンの横にある三角形のボタンをクリックするか、グラフタイプにカーソルを合わせると、使用可能なすべてのグラフタイプ表示されます。

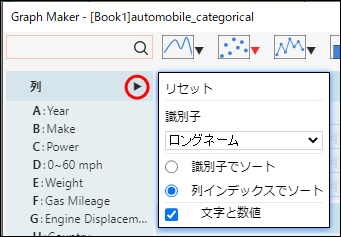

3. 左側のパネルでワークシートのすべての列名と識別子（ロングネーム）が、一覧表示されます。黒い三角形のボタンをクリックすると、表示する識別子の設定などが可能です。

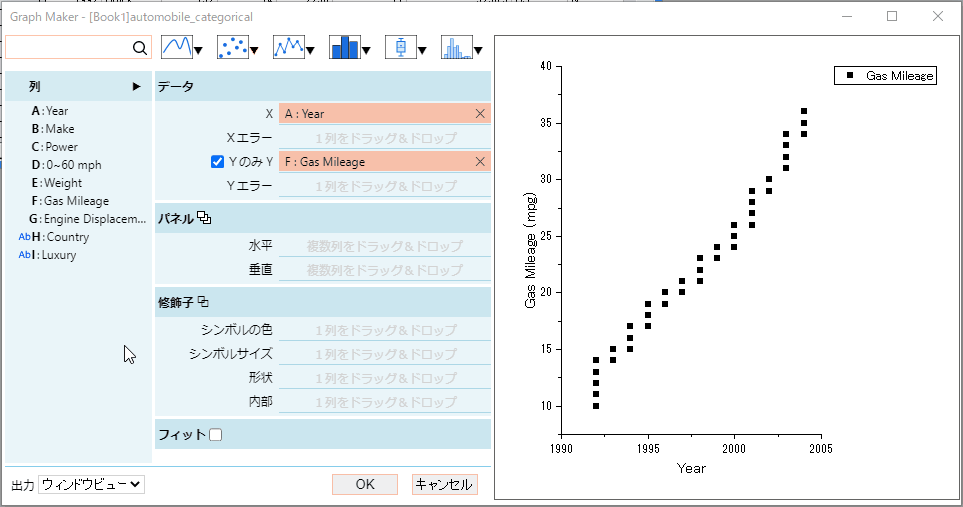

4. 左のパネルにある作図に使用する列、「データ」パネルにドラッグアンドドロップすると、プレビューが更新されます。「OK」ボタンをクリックすると、グラフウィンドウに出力されます。

データ

「列」のリストから作図に必要な列を、「データ」にドラッグアンドドロップします。

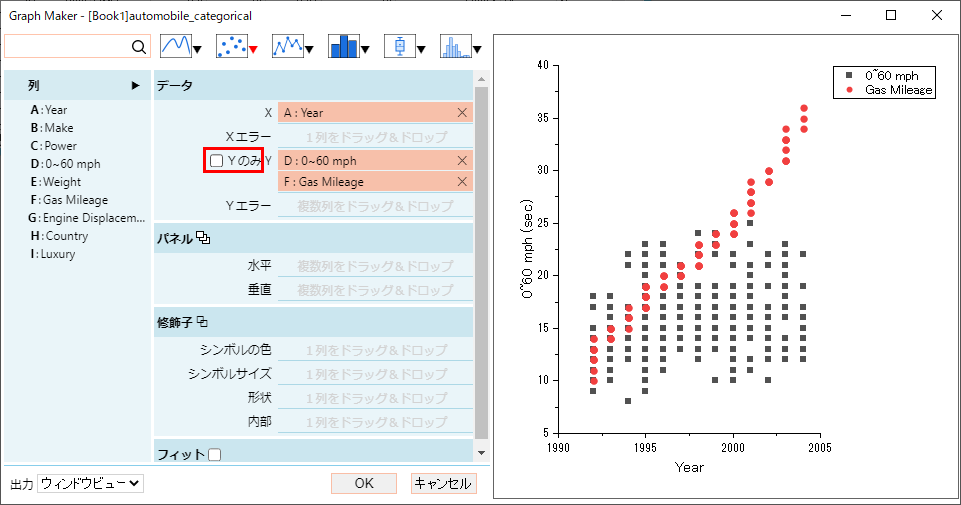

Yデータは、単一列または複数列を選択可能です。デフォルトでは、Yデータを1つだけ設定できます。「Yのみ」のチェックを外すと、複数の列をYデータとして設定できるようになります。

パネル

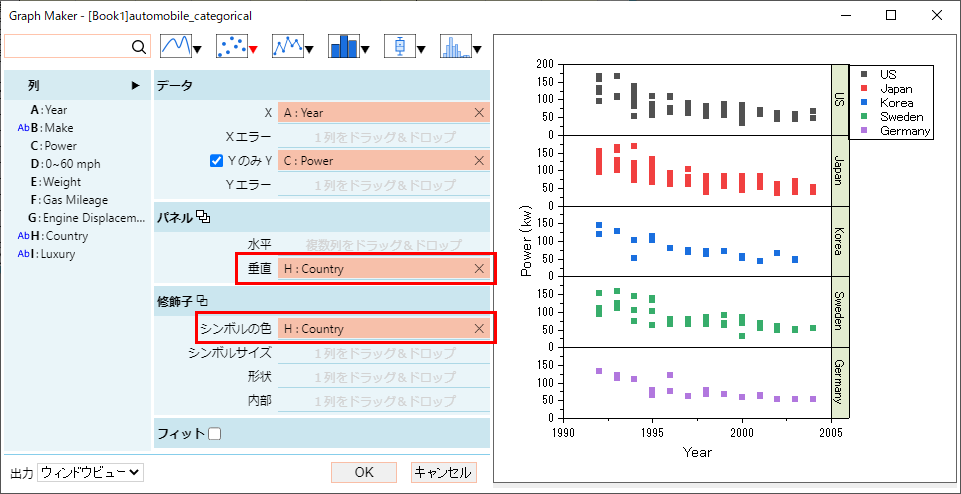

グループデータ列を「パネル」にドラッグすることで、グラフに垂直方向と水平方向のパネルを追加でき、データプロットをグループごとに複数パネルに分割することができます。

修飾子

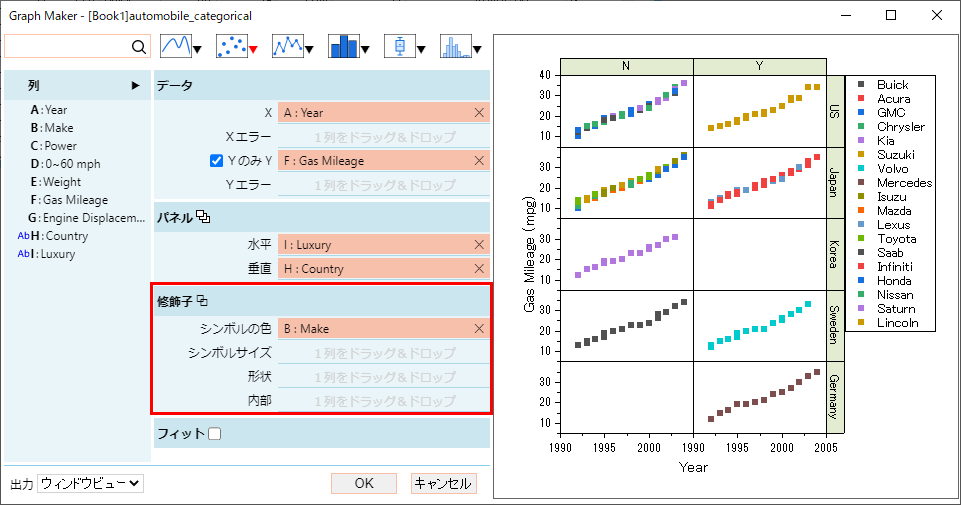

列を「修飾子」のパネルにドラッグアンドドロップし、シンボルの色やサイズ等をマッピングします。
選択したグラフタイプにより、線やシンボルの色、パターンなど修飾子の種類が異なります。

フィット

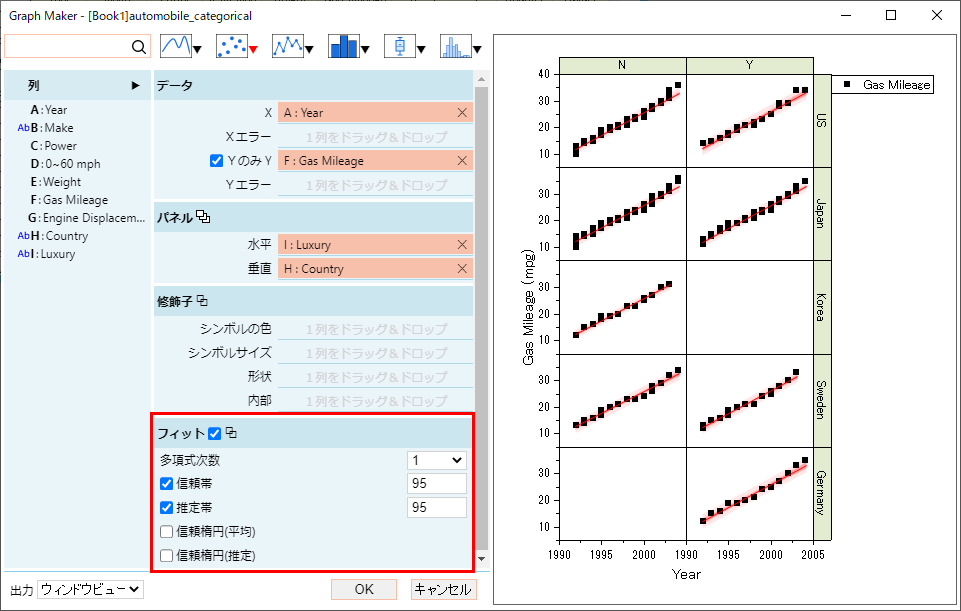

散布図や折れ線グラフなどでは「フィット」の項目を使用でき、多項式次数、信頼帯、推定帯、信頼楕円などを指定してフィット直線またはフィット曲線を表示できます。

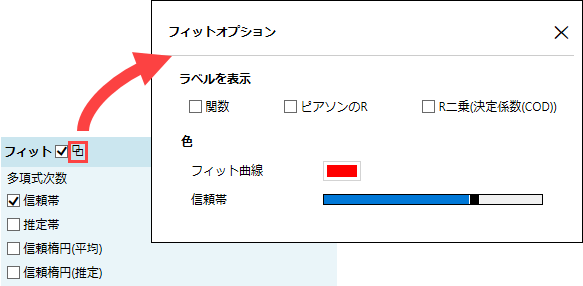

また、「フィット」の横にあるアイコンをクリックすると「フィットオプション」が開き、帯と線の色を変更したり、式やピアソンのRおよびR二乗値を表示するオプションを利用できます。

出力

グラフを出力したときの表示方法として「ページビュー」または「ウィンドウビュー」から選択します。

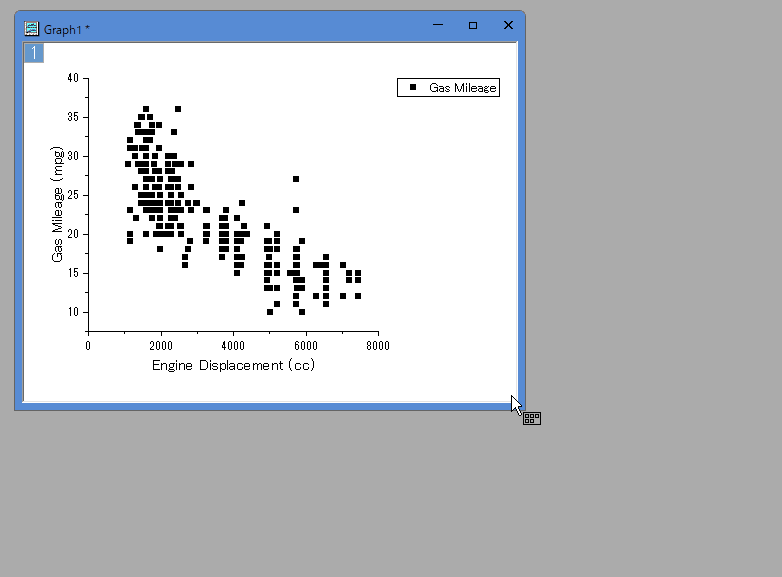

• ウィンドウビュー：グラフウィンドウのサイズを大きくすると、ウィンドウの形に応じてグラフのサイズを変更して表示します。
• ページビュー：Originのグラフ作成時デフォルトのオプションで、グラフウィンドウを大きくしてもページは高さと幅の比率を保ったままになります。

なお、出力されたグラフは通常のグラフと同じように、軸、タイトル、シンボル、色、ラベルなどを編集できます。

---

その他

パネル間で列データをドラッグして移動することができます。

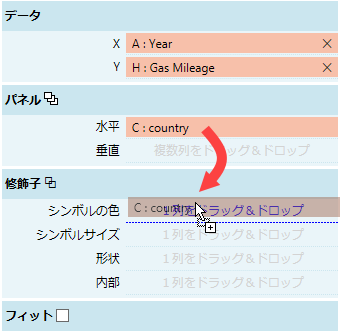

異なるパネルに同じ列を同時に使用することもできます。例えば、数のように、「パネル」で使用したデータ列を「修飾子」の「シンボルの色」として設定してシンボルの色を変化させることなども可能です。

なお、このGraph Makerアプリを開いている間も、ワークシートの列を追加または削除したり、データを編集できます。アプリでの表示と結果のグラフはそれに応じて更新されます。
