札幌と那覇の気温をリッジラインプロットで比較

サンプルデータ

例として作成した札幌と那覇の平均気温を比較しているリッジラインプロットとデータの入ったopjuファイルが下記リンクからダウンロードできます。

このグラフを作成するためには、Origin/Pro2022以降のバージョンが必要です。
それ以前のバージョンをお使いの方は体験版にて実際にお試しいただくことができます。

csvファイルのインポート

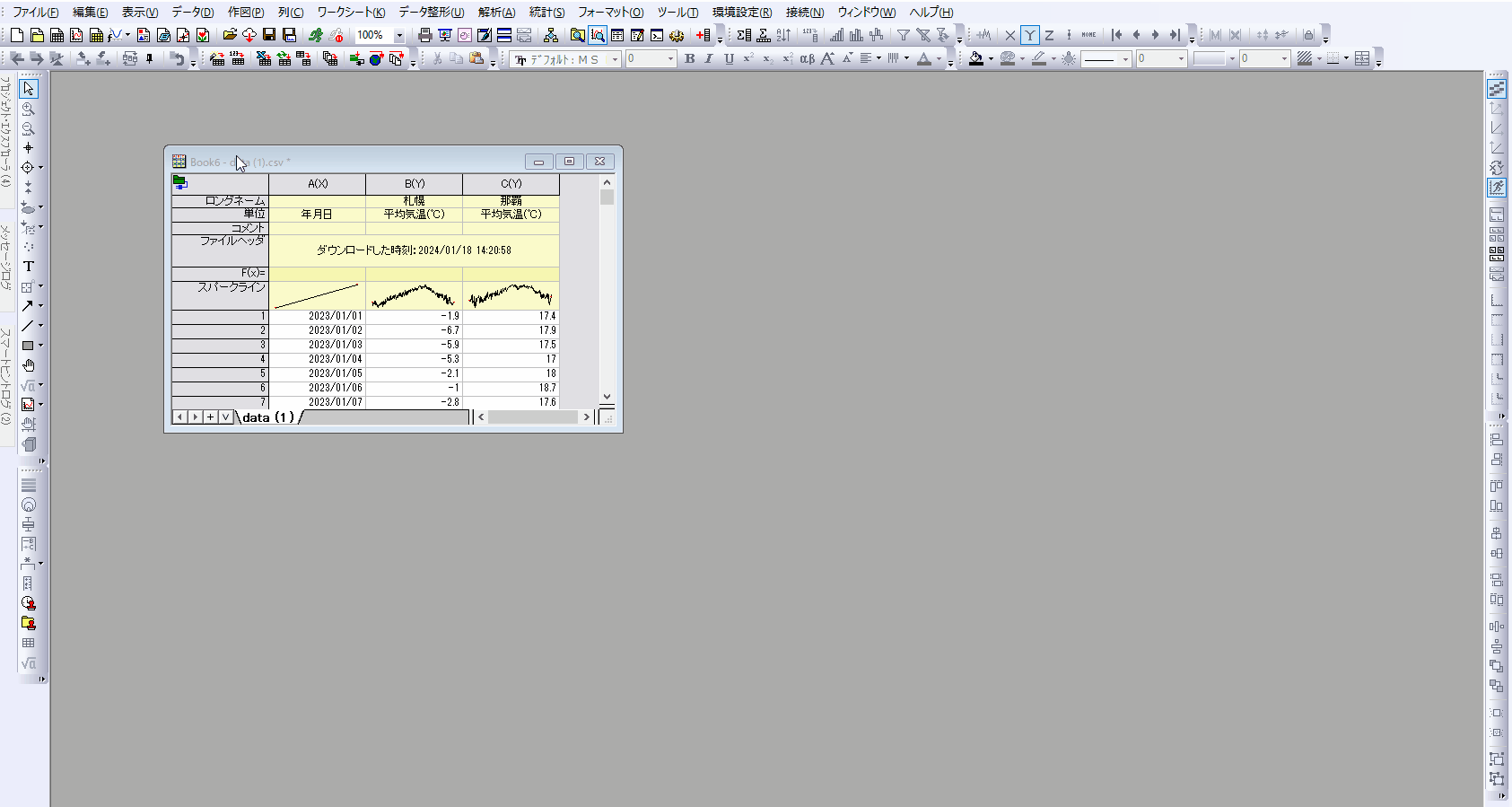

1. ワークシートへcsvファイルをドラッグアンドドロップしてインポートします。
   データが1年間でまとまっているため、1ヶ月ごとのデータとして構成を変更します。

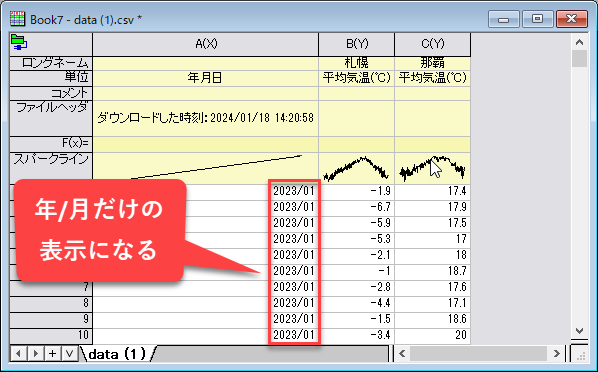

2. まずはA列の日付の表示を年/月のみに変更します。

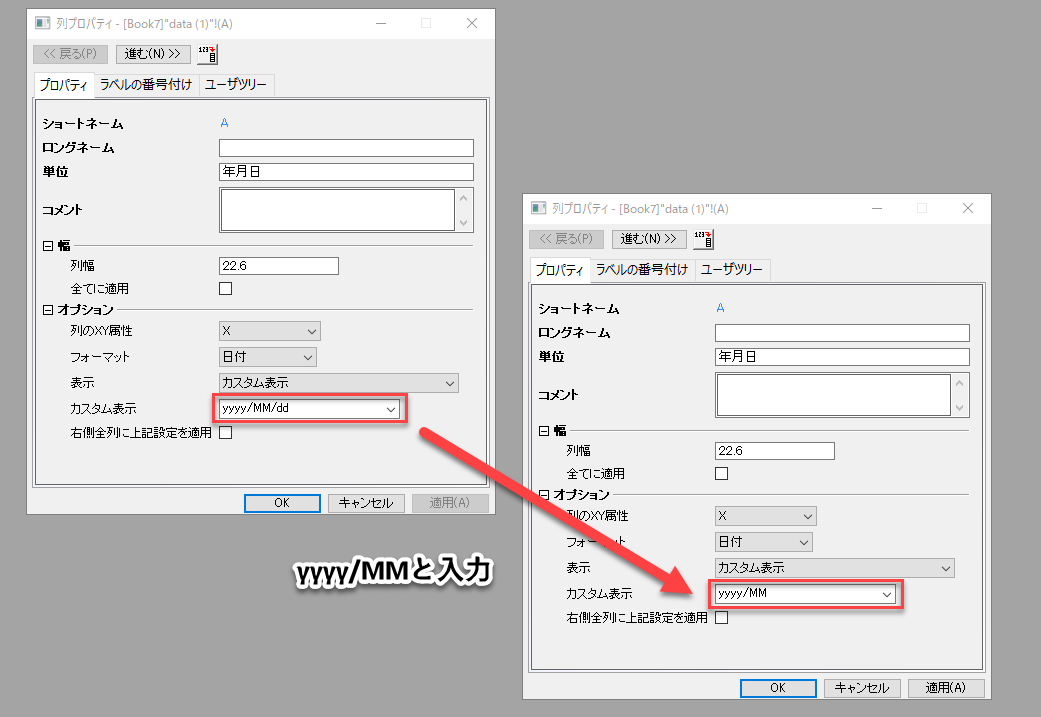

   A列を右クリックして「列フォーマット」を選択し、開いたダイアログで「カスタム表示」をyyyy/MM に変更します。


3. A列とB列（札幌の平均気温データ）を選択したまま、メニューの「データ整形＞列アンスタッキング」よりダイアログを開きます。
   グループ列を「A列」、出力ワークシートを「新規」に設定して「OK」をクリックします。
   ※2024より前のバージョンの場合「ワークシート＞列アンスタッキング」を選択して同じ機能を使用できます 。

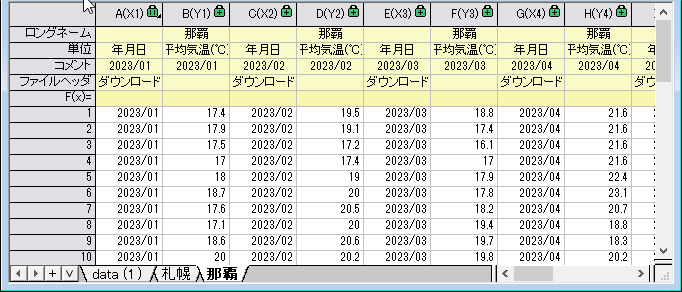

4. 同様にA列とC列（那覇の平均気温データ）でも行います。


データを選択してリッジラインプロットを作図

5. 札幌の平均気温データのワークシートを開き、作図のために平均気温のみの列を選択します。
   メニューから「編集＞選択」 をクリックし、「文字」の欄に「札幌」と入力し「選択」ボタンをクリックします。
   これにより、ロングネームの内容が一致する列を選択することができます。

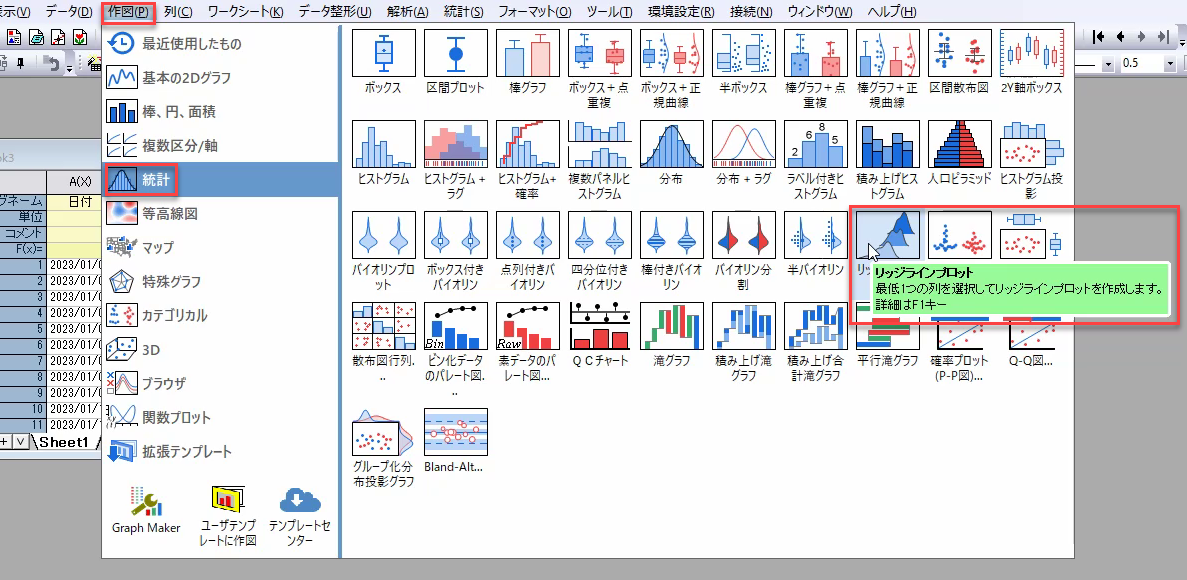

6. 「作図＞統計＞リッジラインプロット」を選択し作図します。

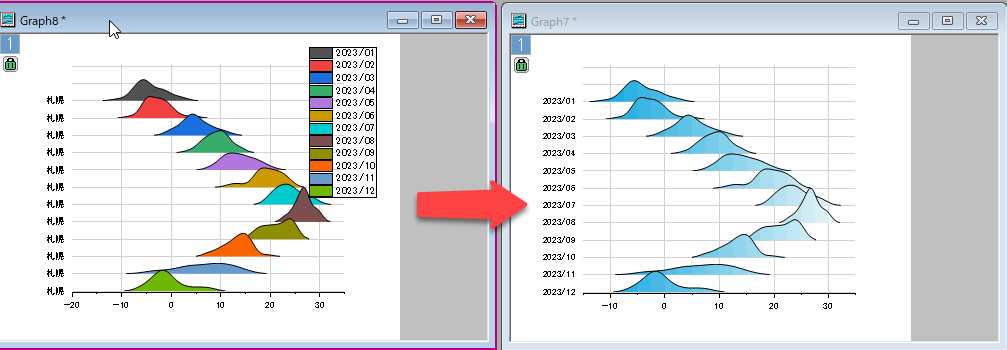

7. 見やすくするために左図の表示から右図のように編集します。

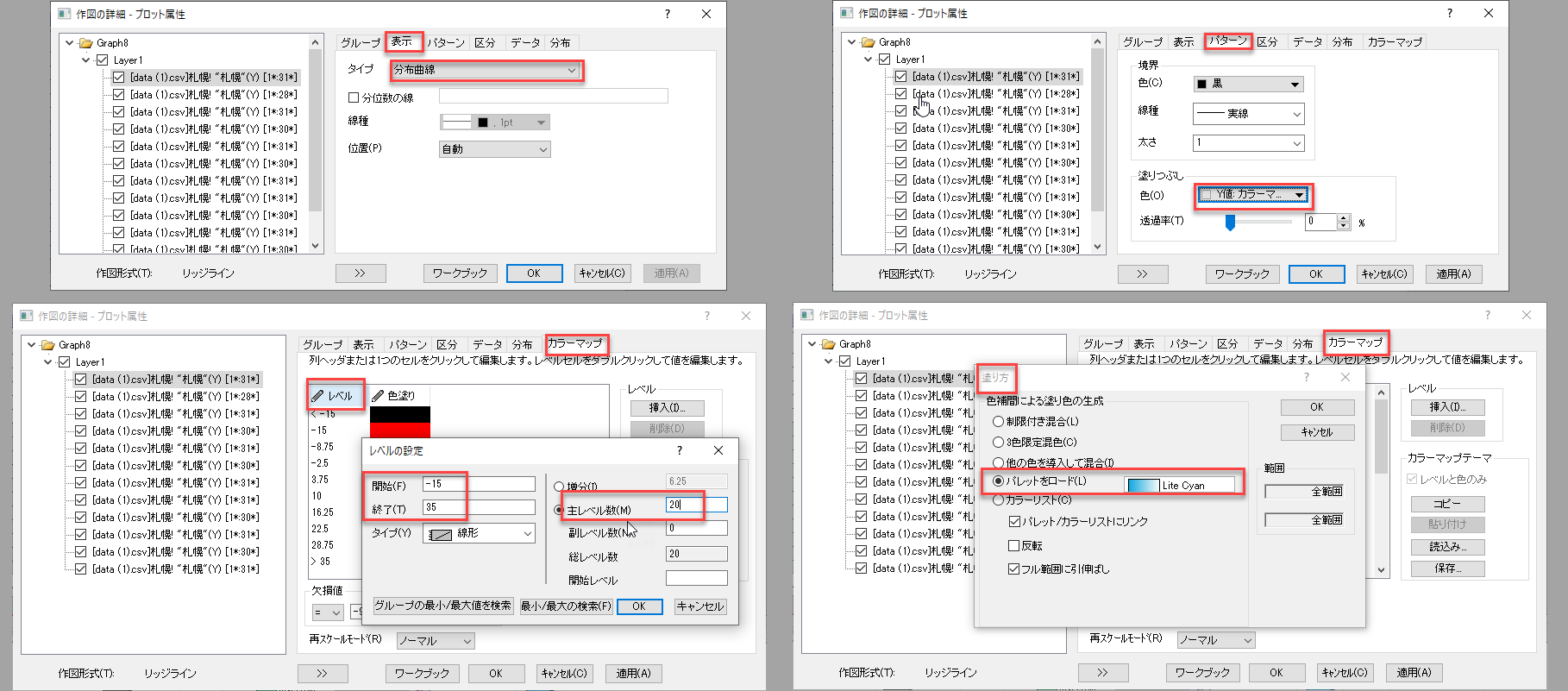

まず、プロットをダブルクリックし、「作図の詳細-プロット属性」ダイアログを開き、以下のように設定し「OK」をクリックします。

• 表示タブ：「タイプ」は4種類から選択できますが、今回はデフォルト設定のまま「分布曲線」
• パターンタブ：塗りつぶし＞ポイント毎＞「Y値：カラーマップ」に設定
• カラーマップタブ：レベルの開始＞-15、終了＞35、主レベル＞20に設定。塗り方＞パレット＞Lite Cyanを選択

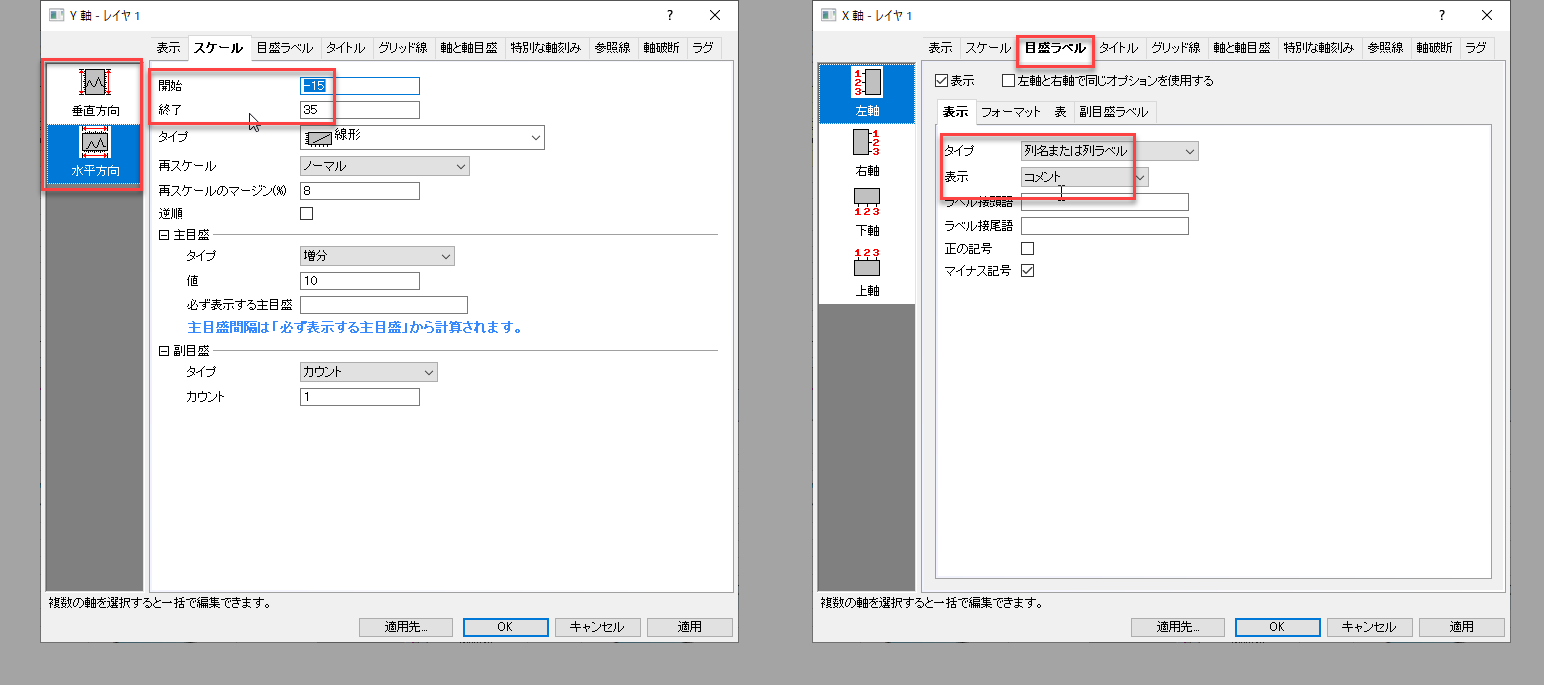

次にX軸をダブルクリックして開くダイアログで以下のように設定し、「OK」をクリックします。

• スケールタブ：開始＞-15、終了＞35
• 目盛ラベルタブ：左側パネルで「左軸」を選択し、表示＞コメントに変更

凡例が不要な場合は、右クリックで削除することも可能です。

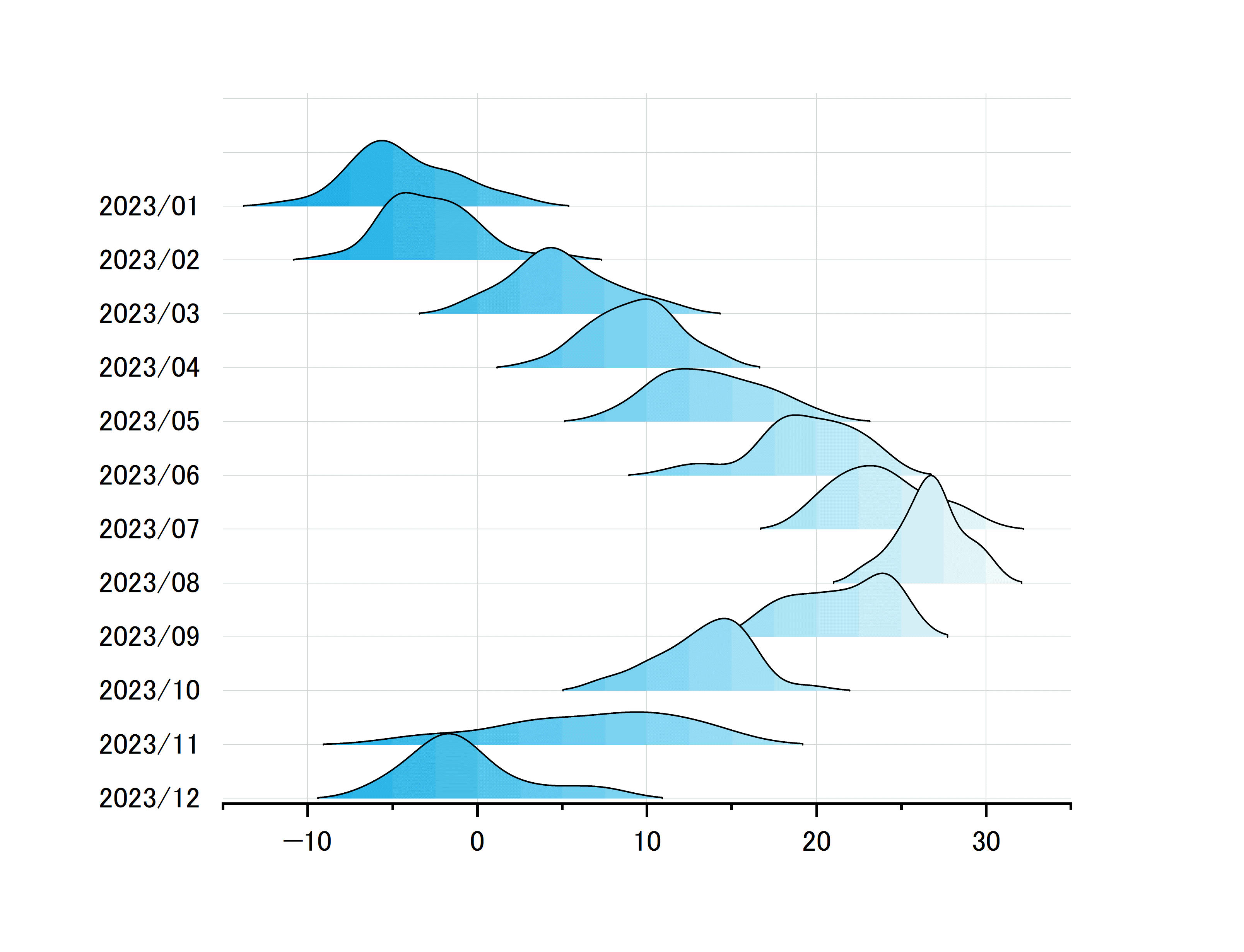

8. ここまでの操作で、下図のようなグラフになります。


バッチ作図を用いて那覇のグラフを作成

9. 続いて、バッチ作図の機能を用いて那覇の平均気温グラフを簡単に作図します。

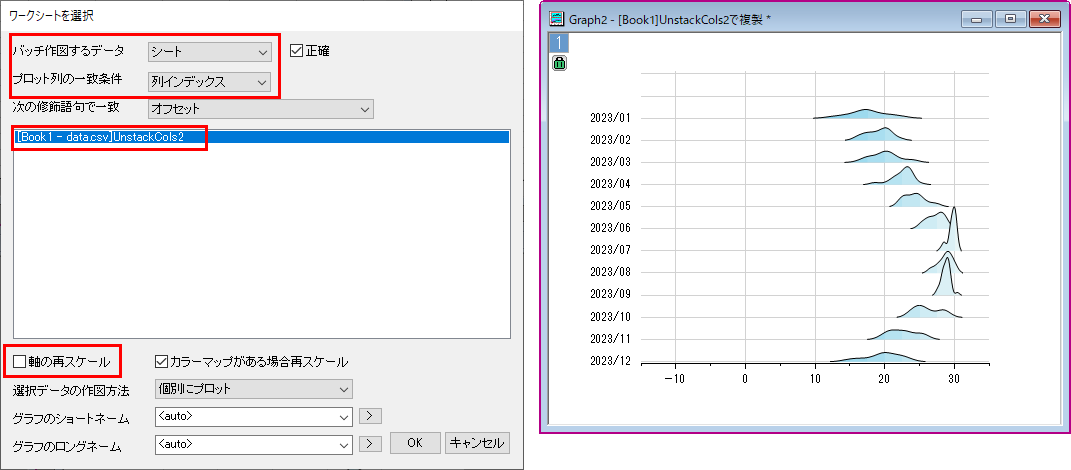

   札幌のグラフをアクティブにした状態でグラフウィンドウのタイトルバーを右クリックし、「複製（バッチ作図）」を選択します。ダイアログでの設定は下記のようにします。
   • バッチ作図するデータ：シート
   • プロット列の一致条件：列インデックス
   • 軸の再スケール：しない（チェックを外す）

   データのリストから那覇のデータシートを選択して「OK」をクリックし、複製します。


バッチ作図の詳細な方法に関しては下記ページでご確認いただけます。

バッチ作図（複製）

グラフウィンドウの統合を用いて、札幌と那覇の平均気温を比較

10. 北海道のグラフをアクティブにして、メインメニューから「グラフ操作＞グラフウィンドウの統合」を選択し、ダイアログを開きます。

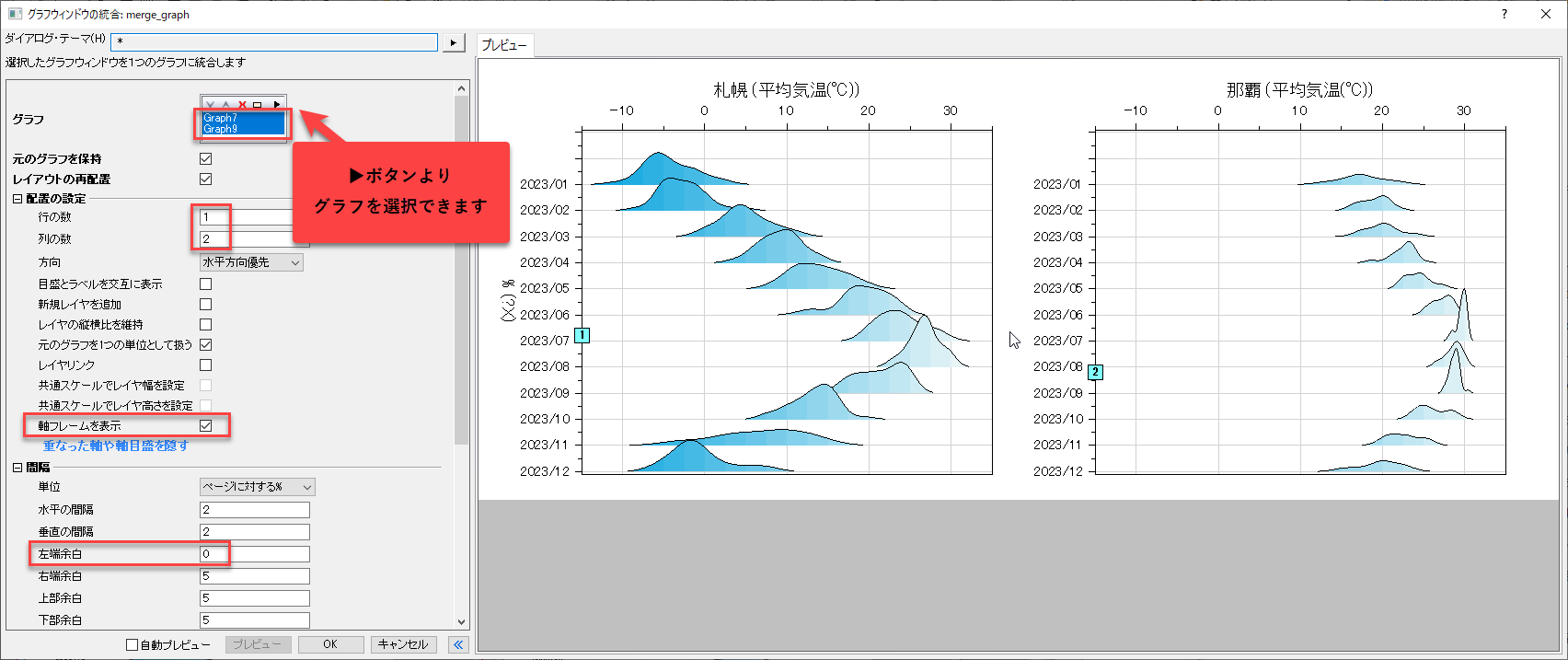

    ダイアログの設定は下図のようにし、「OK」をクリックします。


グラフウィンドウの統合に関しては下記ページでご確認いただけます。

作成済みのグラフの統合
11. 軸目盛やグラフのタイトルを整えると下図のグラフが完成します。
    それぞれのリッジラインプロットを比較することで、那覇のほうが札幌よりも一年を通して平均気温が高く、高低差があまりないことがよく分かります。


---
