国土地理院の湖沼データから等深線図を作成

1. 国土地理院のWEBページにアクセスします。

外部リンク（国土地理院ウェブサイト）

湖沼データ（ダウンロード）

2. 今回は、神奈川県にある芦ノ湖のデータを用います。
   zipファイルをダウンロードし、展開（解凍）します。

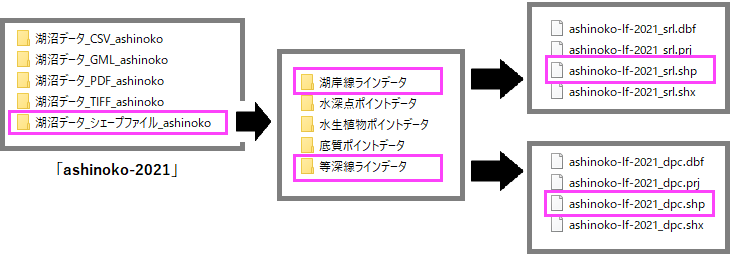

3. ダウンロードした湖沼データは以下のようになっています。
   「ashinoko-2021」というフォルダの下に、CSV、GML、PDF、TIFF、シェープファイルのフォルダが入っています。



4. 今回は、シェープファイルを使用します。
   「湖沼データ_シェープファイル_ashinoko」というフォルダの下に、湖岸線、水深点、水生植物、底質、等深線のフォルダが入っています。
   この中から、等深線と湖岸線のshp形式ファイルを使用します。
5. マップ作成に使用するファイルは、以下の2つです。

等深線ラインデータ：ashinoko-lf-2021_dpc.shp

　　

湖岸線ラインデータ：ashinoko-lf-2021_srl.shp

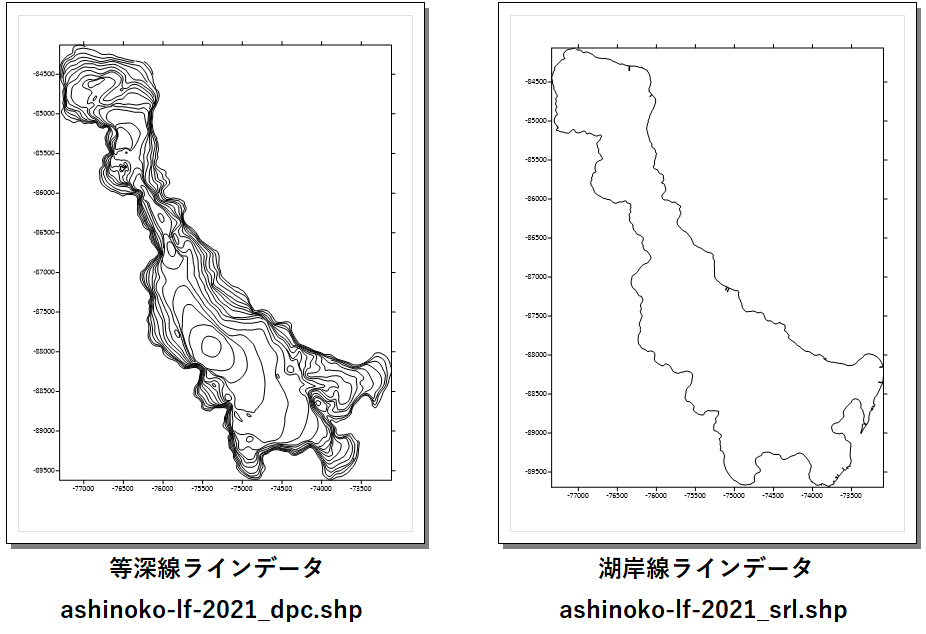

Home：New Map：Base：Baseを選択し、ファイルを選択して開くをクリックして、これらのshpファイルを選択するとベースマップが描かれます。すると、このようなデータであることが確認できます。

これらのデータのそのままの状態から等深線図（等高線図、コンター図）を作成することはできません。そのため、これらのデータからグリッドファイルを作成し、等深線図を作成します。

• シェープファイルを基にグリッドファイルを作成
• 作成したグリッドファイルのZ値を負の値に変換

---

シェープファイルを基にグリッドファイルを作成

Surferでは、Grid from Contoursコマンドを使用して、等高線を含むベクターファイル (shpやdxfなど)からグリッドファイルを作成できます。
グリッドファイルは、Surferで等高線マップまたはその他のグリッドベースのマップを作成するために使用します。
なお、ここではshpを例として使用しますが、この手順はすべてのベクターファイル形式で同じです。

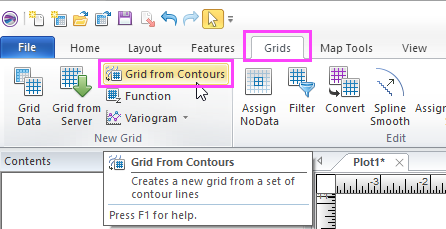

1. Grids：New Grid：Grid from Contoursをクリックします。

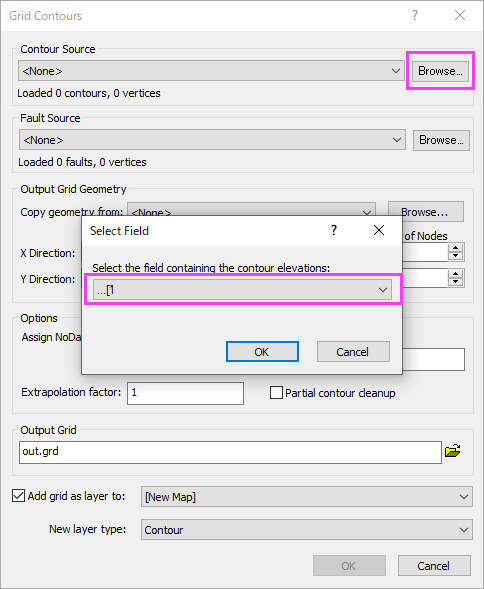

2. Contour Sourceに等深線データのshpファイルを指定します。Browseボタンをクリックし、ファイルを選択します。
   Select Fieldダイアログがポップアップします。これは、標高データ（Z値）に該当する列が複数ある際に、どの列を使用するか指定するものです。
   今回は「 ...['l 」を選び、OKをクリックします。

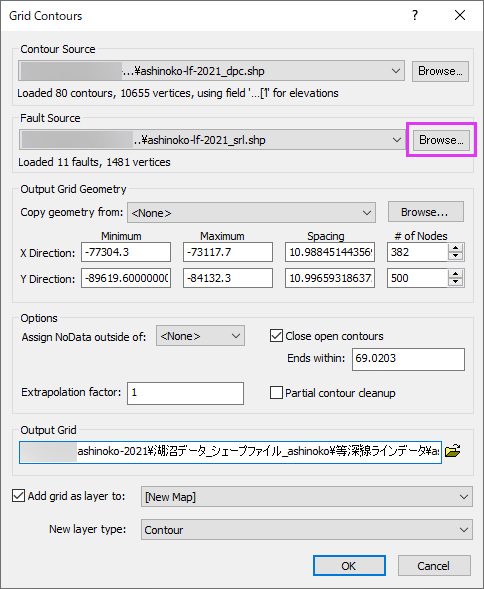

3. Fault Sourceに湖岸線データのshpファイルを指定します。Browseボタンをクリックし、ファイルを選択します。
   ここで指定したデータは、グリッド作成時に障壁として機能します。これにより、出力される深度のグリッドは、湖岸線に沿って作成されます。



4. Output Gridで出力するグリッドファイルのパス・名前を設定します。
   その他の設定項目は、デフォルトのまま受け入れ、OKをクリックします。
   これにより、シェープファイルのポリラインデータから、グリッドファイルが作成されます。

作成したグリッドファイルのZ値を負の値に変換

ここで作成されたグリッドでは、Z値データは正の値となっています。（元のシェープファイルのデータが正の値であるため）
Z値を負の値とするには、

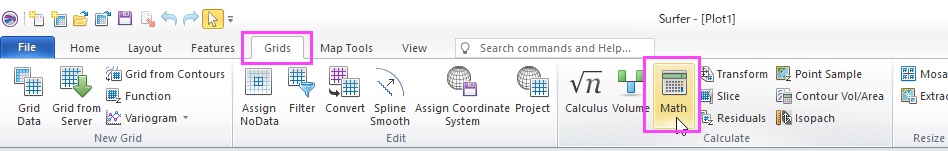

1. Grids：Calculate：Mathをクリックして、Grid Mathダイアログを開きます。



2. Add Gridsボタンをクリックし、先ほど作成したグリッドファイルを指定します。



3. Enter a Function of the Form f(A,B, ...)にてグリッドに対する計算を入力します。
   ここでは「-A」と入力します。これにより、グリッド全体のZ値にマイナスを掛けることになり、Z値は負の値になります。
4. Output Gridで出力するグリッドファイルの名前を設定します。
5. OKをクリックして設定を終え、グリッドファイルを出力します。

グリッドファイルから等深線図（コンター図）を作成

作成したグリッドファイルを使用して、等深線図を作成します。

1. Home：New Map：Contourを選択し、作成したグリッドファイルを選びます。

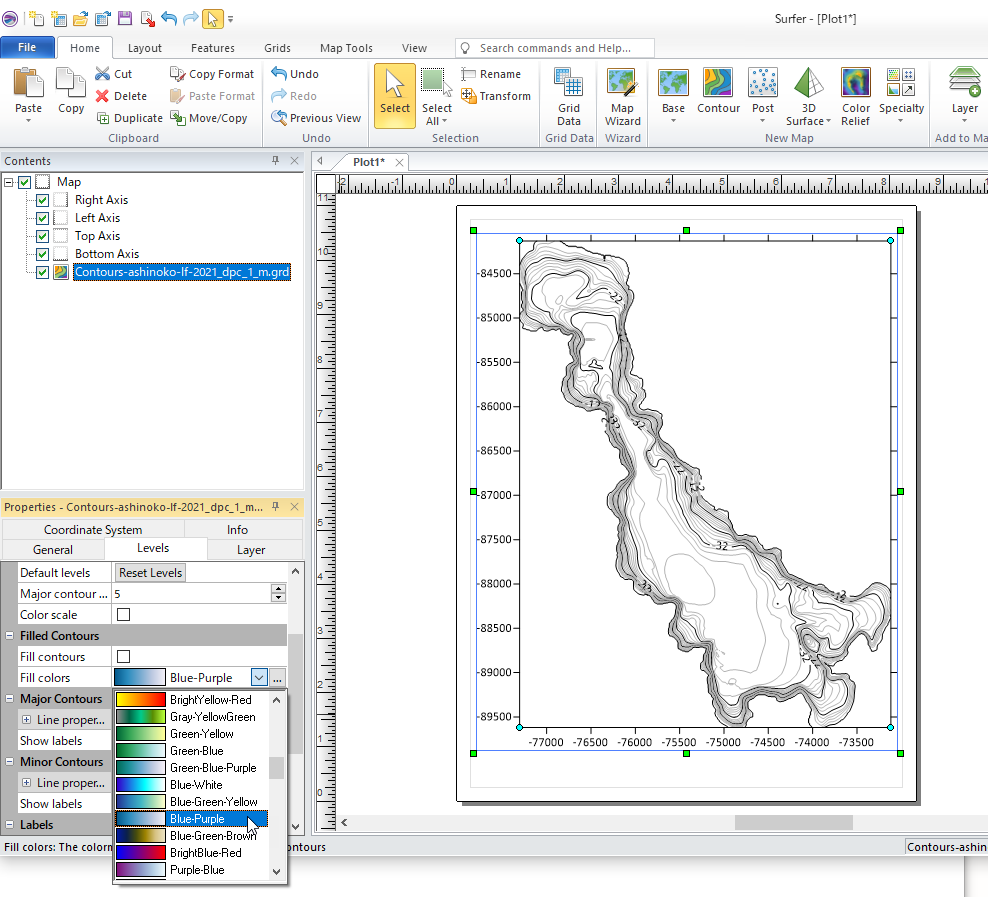

2. 等深線図が出力されますので、色などを任意で編集して完成です。



3. Map Tools：View：3D Viewを選択すると、作成したマップを3Dで見ることができます。



   マップを3Dで表示（Surfer スタートガイド）
