画像をマップの背景として導入する

Surferで作成したマップの背景として航空写真などの画像をインポートする方法をご紹介します。

既存のPostマップ（分布図）の背景として航空写真の画像を取り込みます。

地理情報が含まれている画像
地理情報が含まれていない画像

地理情報が含まれている画像

SurferではGeoTIFF形式等の地理情報が含まれている画像ファイルをインポートし、その地理情報を利用できます。

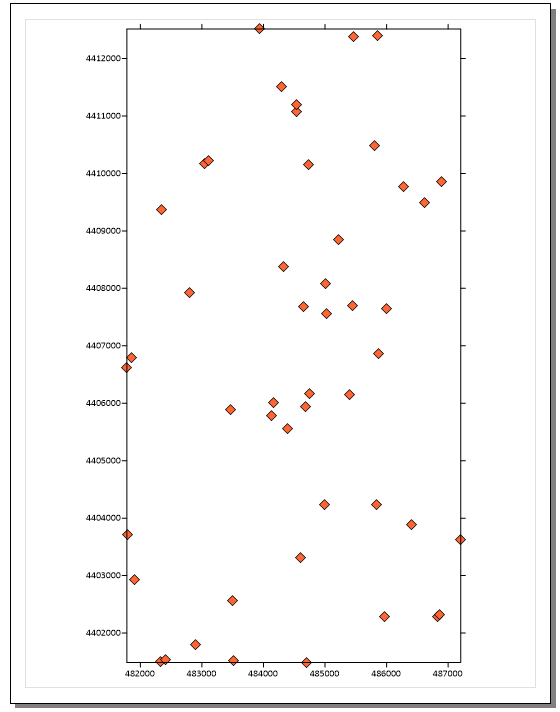

Surferのワークスペースに、マップ上でデータの位置を表示するPostマップ（分布図）があらかじめ作成してあります。

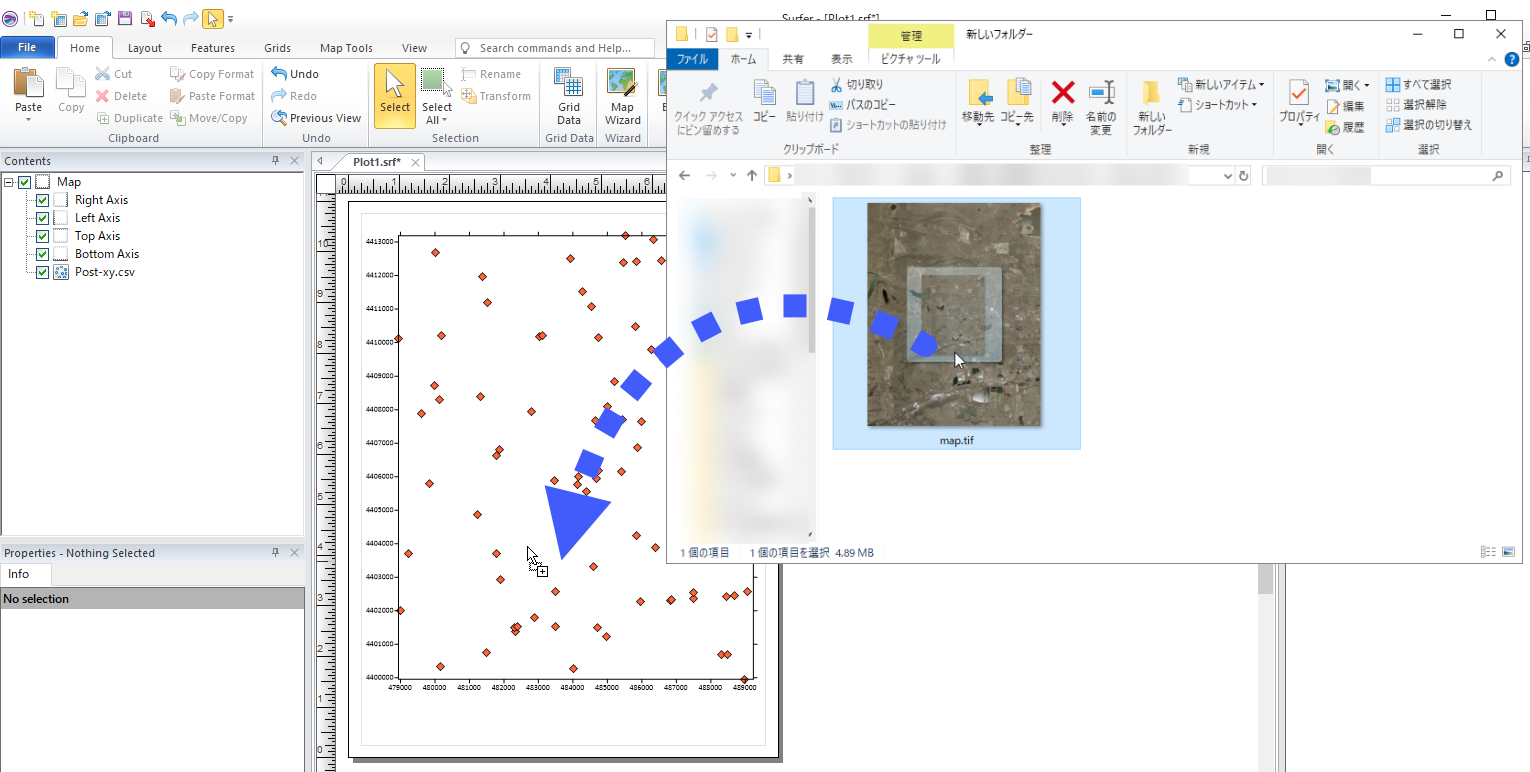

画像をSurferのワークスペースへドラッグ＆ドロップします。すると画像はBaseマップとしてインポートされます。

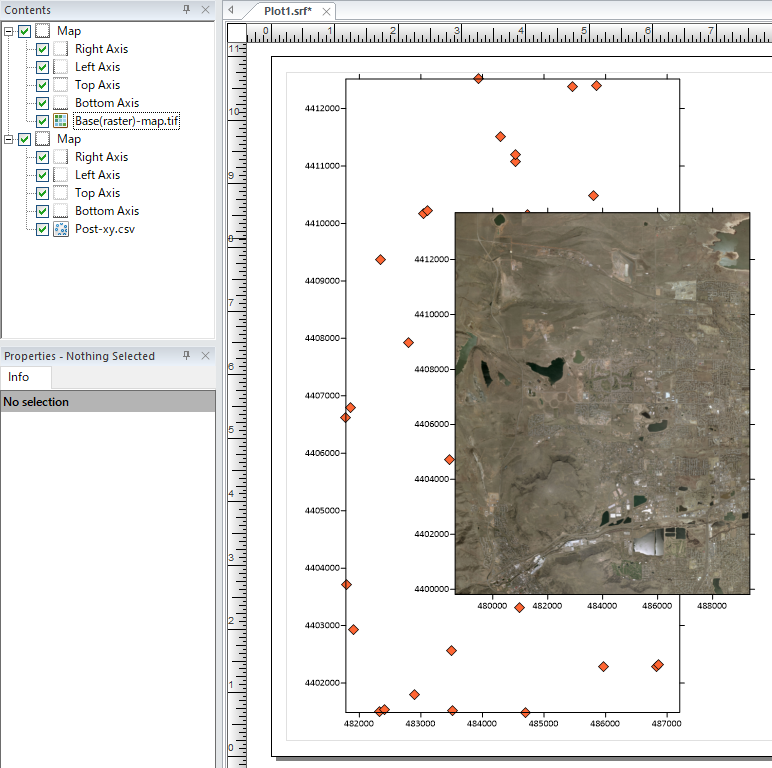

Contentsウィンドウで、画像のBaseマップを、既存のマップへドラッグして移動します。
画像のBaseマップを移動させる際には、Postマップのプロットの下へ置くようにします。
これにより、画像は分布図の後ろに配置されます。

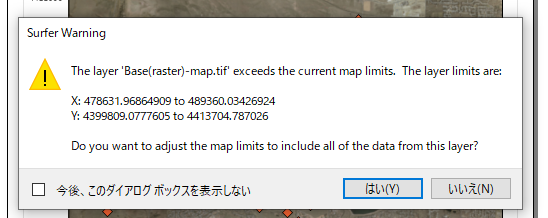

画像の地理範囲に合わせてマップ範囲を変えるか問うメッセージが出ます。
表示範囲をインポートした画像の範囲に変更したい場合にははいを、
元々のマップの範囲を保持したい場合には、いいえを選んでください。

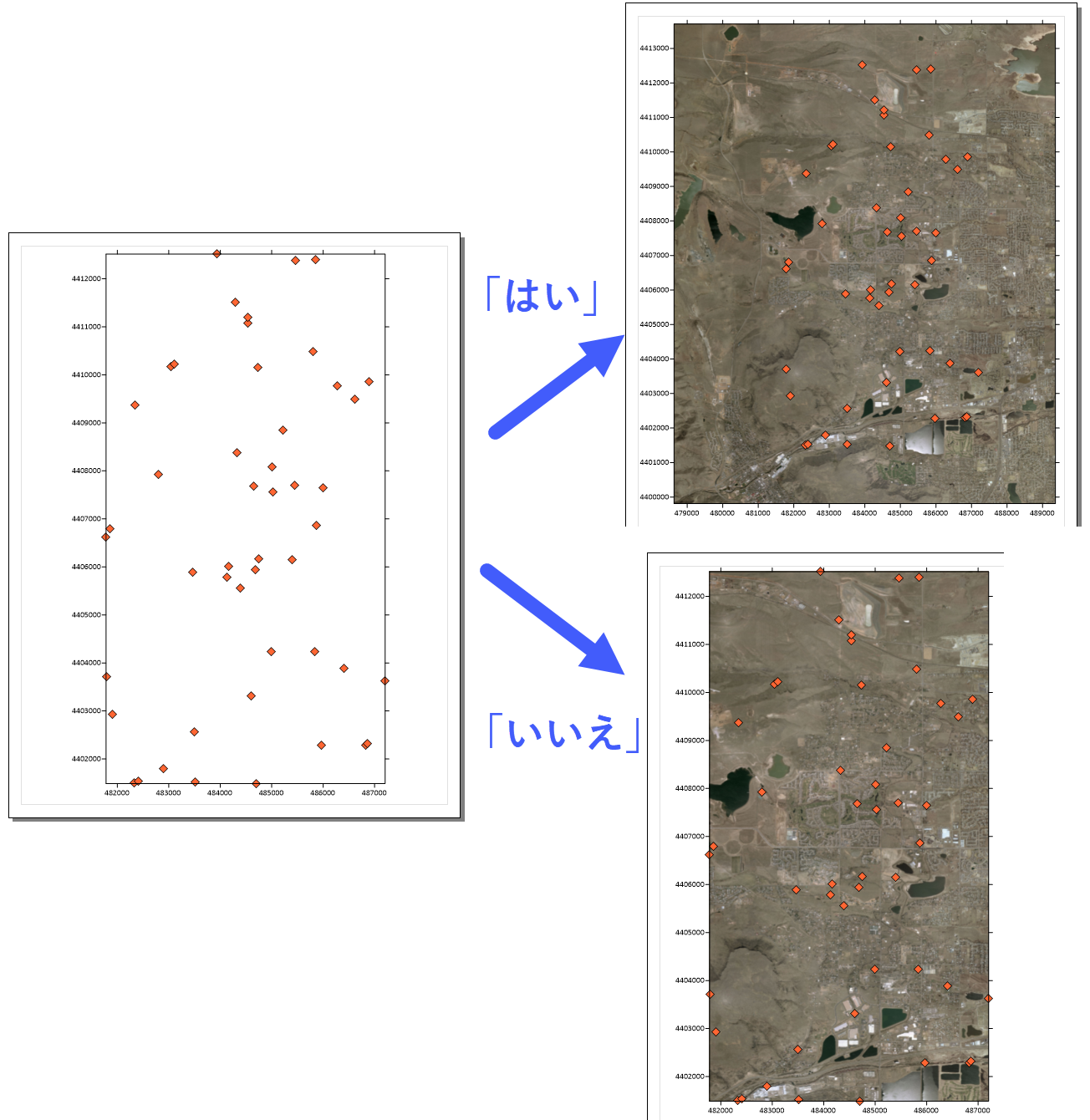

「はい」を選ぶと画像に合わせてマップが広がりました。「いいえ」を選ぶと元のPostマップの範囲のままです。

地理情報が含まれていない画像

インポートした画像に、実際の地理情報を設定する「ジオリファレンス」の作業が必要です。

Surferのワークスペースに、マップ上でデータの位置を表示するPostマップ（分布図）があらかじめ作成してあります。

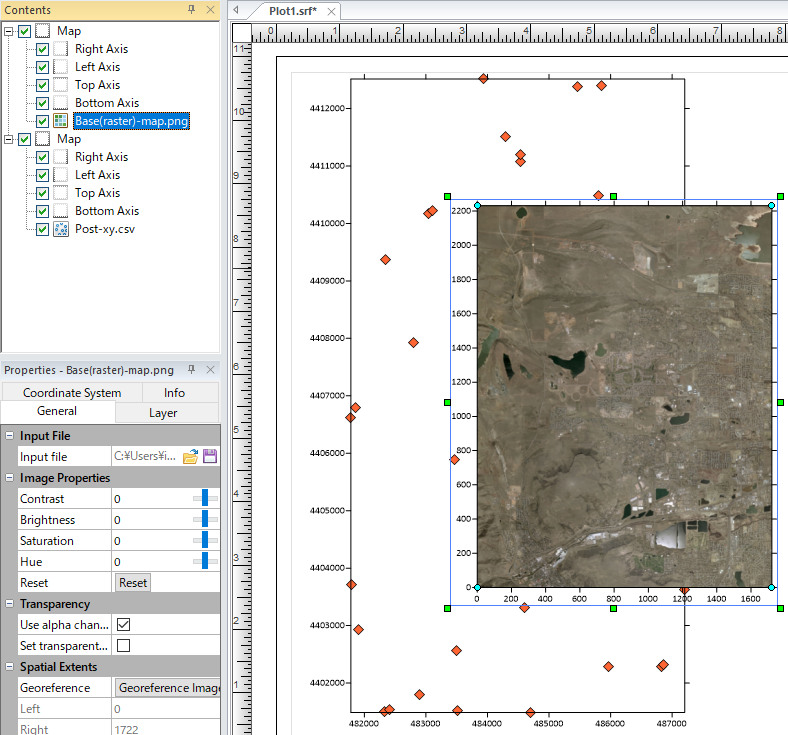

画像をSurferのワークスペースへドラッグ＆ドロップします。すると画像はBaseマップとしてインポートされます。

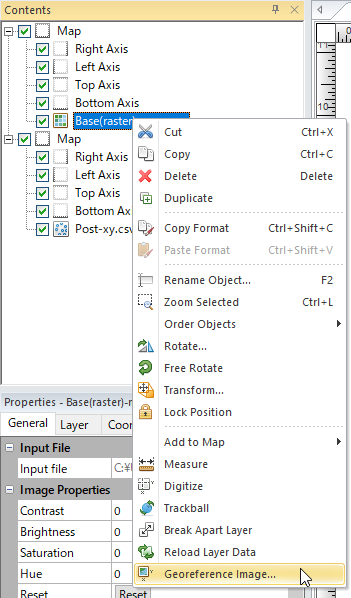

Contentsウィンドウで、インポートしたBaseマップを右クリックしてGeoreference Imageを選択します。

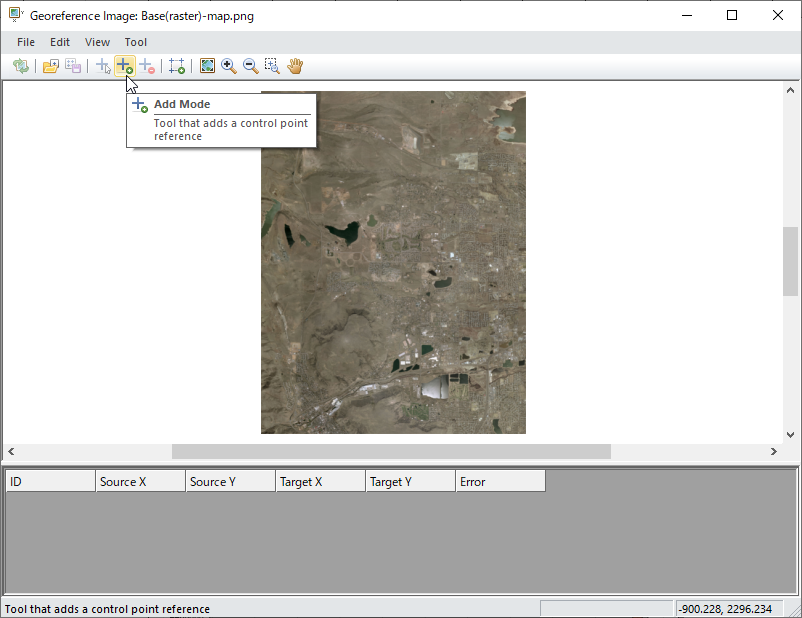

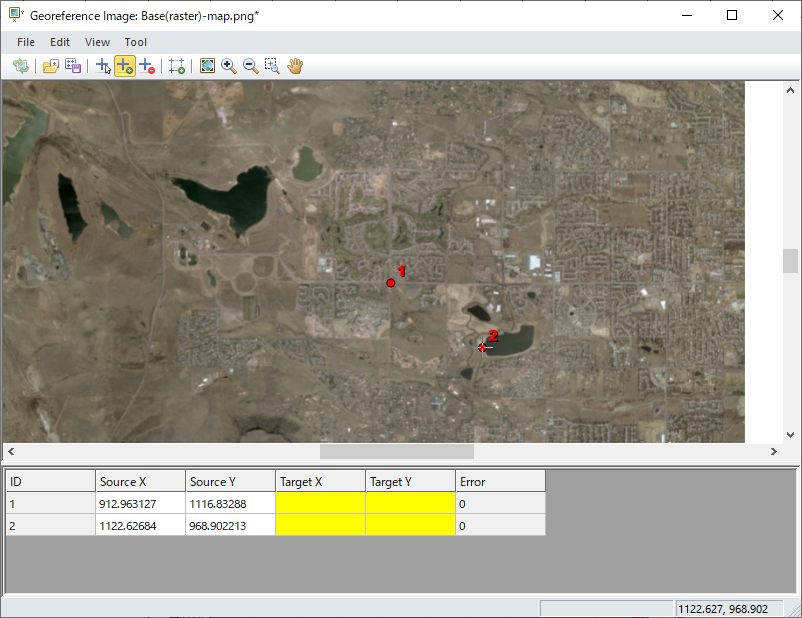

ジオリファレンスを行うウィンドウが開くので、Add Modeボタンをクリックし、位置情報が分かっている点をポイントしていきます。
このダイアログでは画像を拡大しながら作業することができますので、なるべく正確な作業をすることができます。

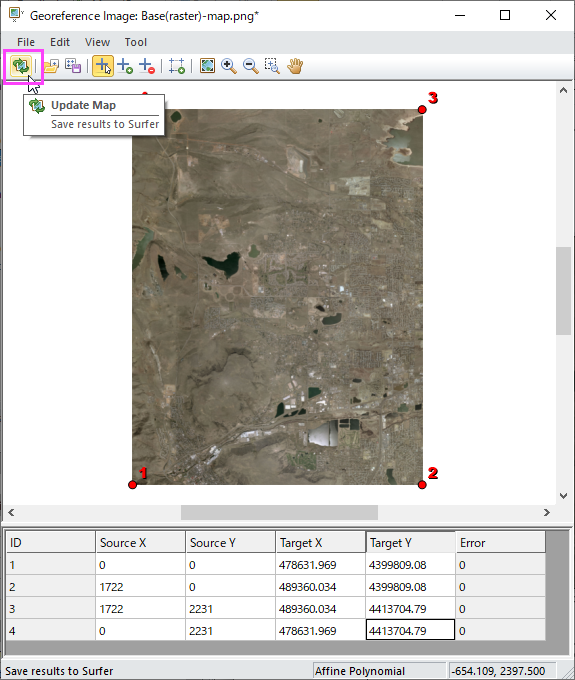

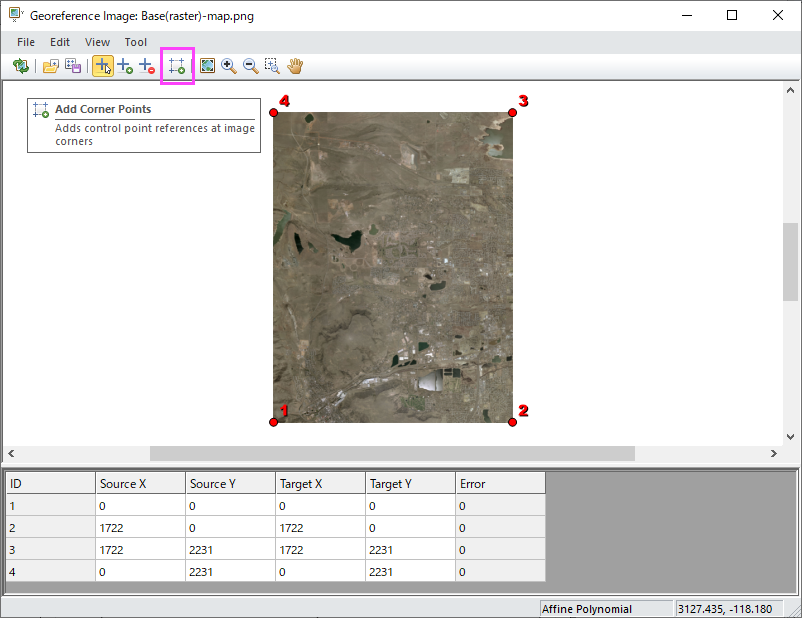

画像の四隅の位置情報が分かっている場合には、Add Corner Pointsボタンをクリックします。
SourceX/Yが画像のピクセル上のX/Yとなります。TargetX/Yに実際の地理情報を入力します。
位置を入力し終わったら、Update Mapボタンをクリックします。

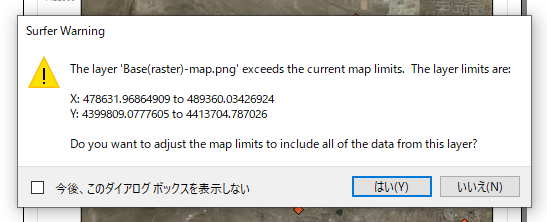

設定した範囲に合わせてマップ範囲を変えるか問うメッセージが出ます。（ここではどちらを選んでも結構です）

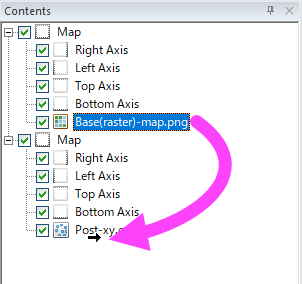

Contentsウィンドウで、画像のBaseマップを、既存のマップへドラッグして移動します。
画像を分布図の後ろに配置するため、画像のBaseマップを移動させる際には、Postマップのプロットの下へ移動させるようにします。

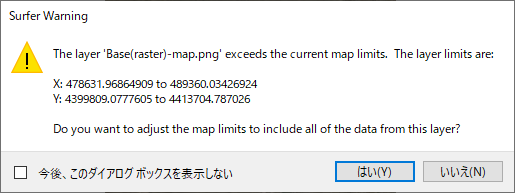

画像の地理範囲に合わせてマップ範囲を変えるか問うメッセージが出ます。
表示範囲をインポートした画像の範囲に変更したい場合にははいを、
元々のマップの範囲を保持したい場合には、いいえを選んでください。
