グラフの透過・カスタムデータラベル・表の行/列の固定

EViews 13では、グラフの線とシェードの透過、データラベルのカスタム機能強化、スプレッドシートのカラーマッピング機能の強化、テーブルオブジェクトの行/列の固定など、グラフと表機能が大幅に強化されました。このページでは、これらの機能をご紹介いたします。


グラフの透過

  • グラフの個々の線やシェードについて、透過率(透明度)をカスタム
  • 積み上げグラフなどの表示を細かく制御することで、これまで隠れていたデータの特徴を明らかにできる

サンプルファイルを使用する場合

下記ファイルからワークファイルstock.wf1を開くと、株価データが表示されます。

C:\Program Files\EViews 13\Example Files\EV13 Manual Data\Chapter 12 - Groups\stocks.wf1

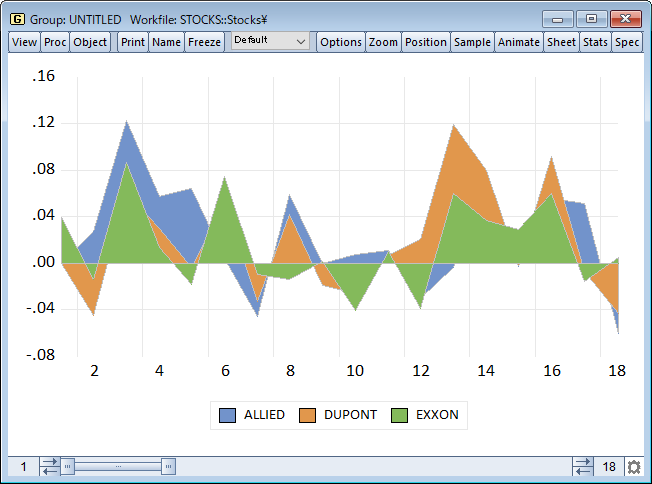

  1. 複数のデータをプロットする場合、あるシリーズのデータのグラフによって別のシリーズのデータが隠れてしまうことがあります。たとえば、次の面グラフは、グループオブジェクト内の3つのシリーズ(ALLIED, DUPONT, EXXON)の時系列グラフを示しています。
    データ

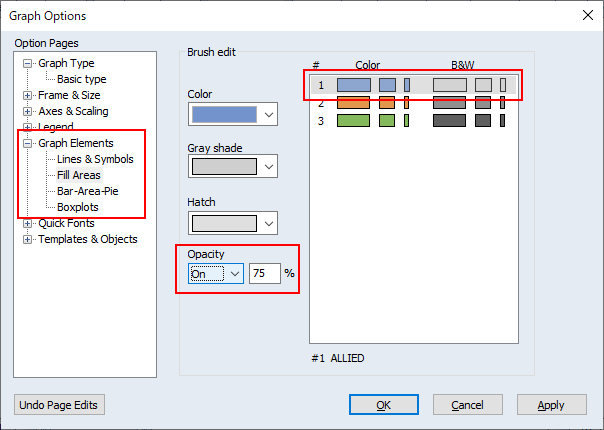

  2. グラフ内の要素の不透明度を設定するには、グラフをダブルクリックしてグラフオプションを表示するか、ボタンバーのOptionsボタンを選択してからGraph Elementsノードを選択します。
    透過レベルは、右側のエントリをクリックしてプロットを選択し、Opacity編集フィールドに0-100の数値を入力し、線と塗りつぶしに個別で設定できます。
    データ

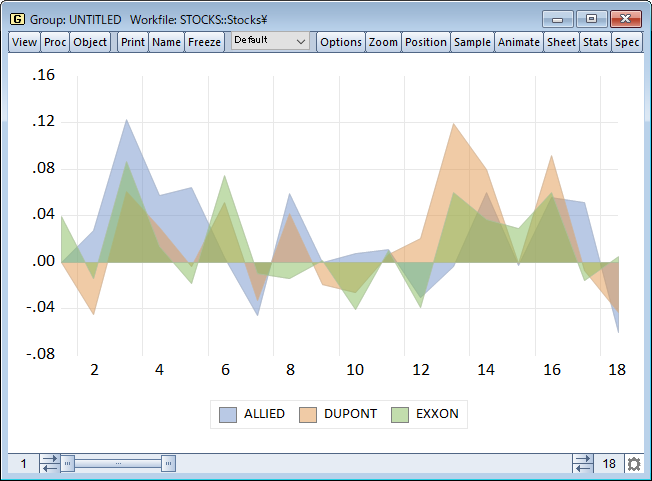

  3. 3つ全ての要素についてOpacityを50に設定すると次のようになります。
    データ

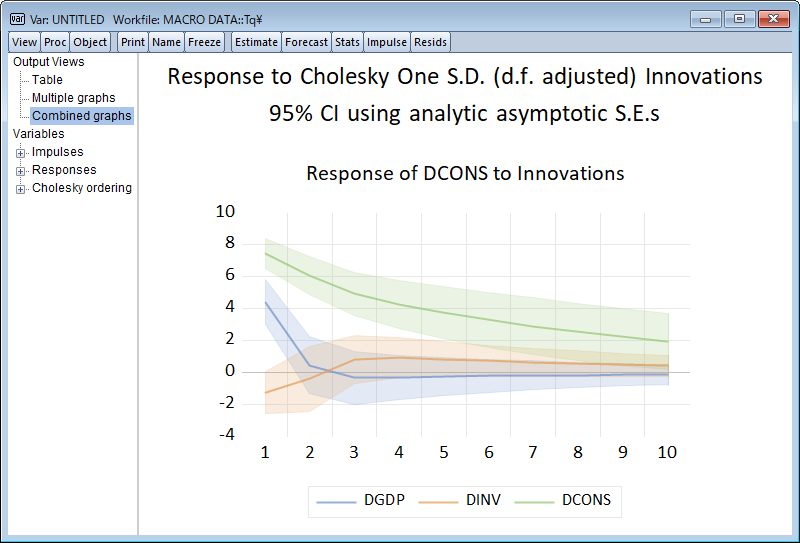

  4. VARモデル推定後のインパルス応答関数グラフなどにも適用できます。
    データ

データラベルのカスタム

  • データラベル機能が強化、グラフに情報を追加したり、観測値ベースのラベルを簡単に付与できます

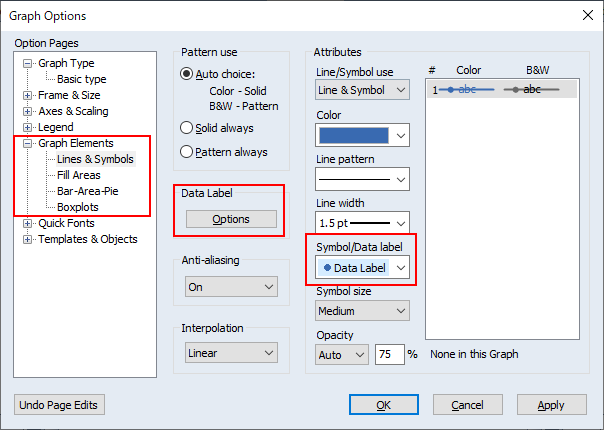

  1. グラフにデータラベルを表示するには、Graph Elements内のSymbol/Data labelにある3つのData labelエントリの1つを選択します。Data label Optionsボタンがダイアログボックスに追加されるので、クリックして開きます。
    オプション設定

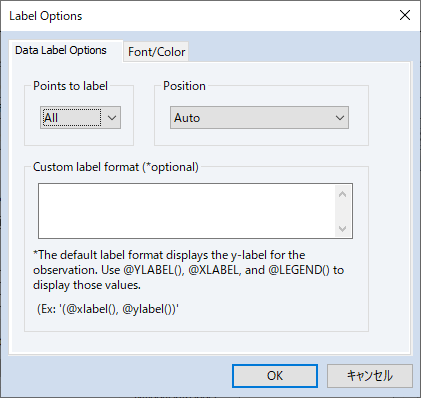

  2. Points to labelでは、すべてのデータ点にラベルを表示するか、最初、または最後の観測値のみに表示するかを選択します。
    Positionではラベルの位置を、自動、観測値の上、下、中心から指定します
    Custom Label formatではラベルの内容を指定できます。@xlabelなどの関数を使用したり、Enterキーで複数行をフォーマットできます。
    オプション設定

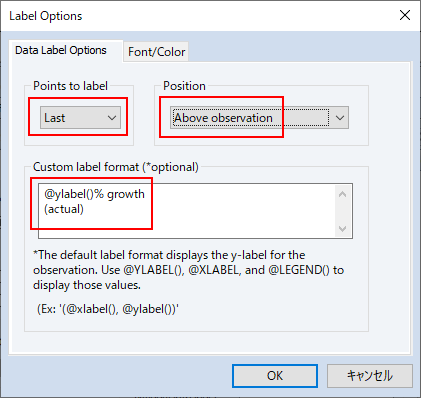

  3. Y軸の値を「% growth (actual)」として表示するため、ラベルの設定をLastにして最後のデータポイントにのみラベル付けを行います。
    オプション設定

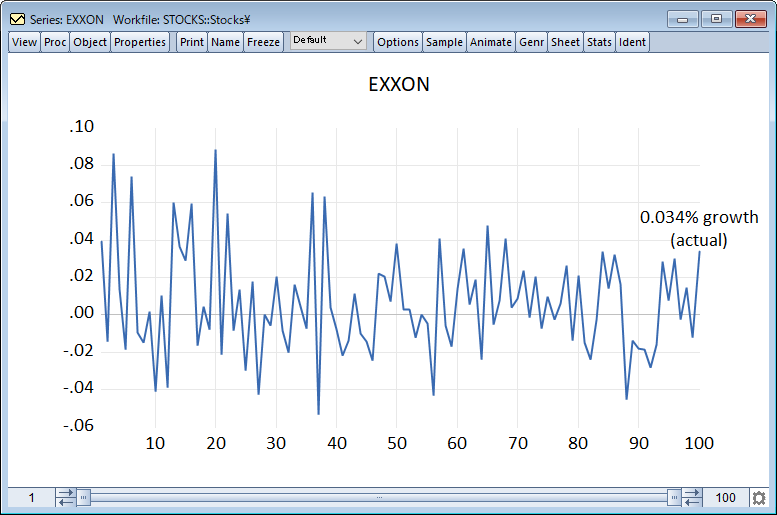

  4. OKをクリックし、設定を適用します。
    オプション設定

カラーマップ

  • シリーズのスプレッドシートやグループスプレッドシート、geomap内のセルにテキストを入力したり塗りつぶしたりすることができます

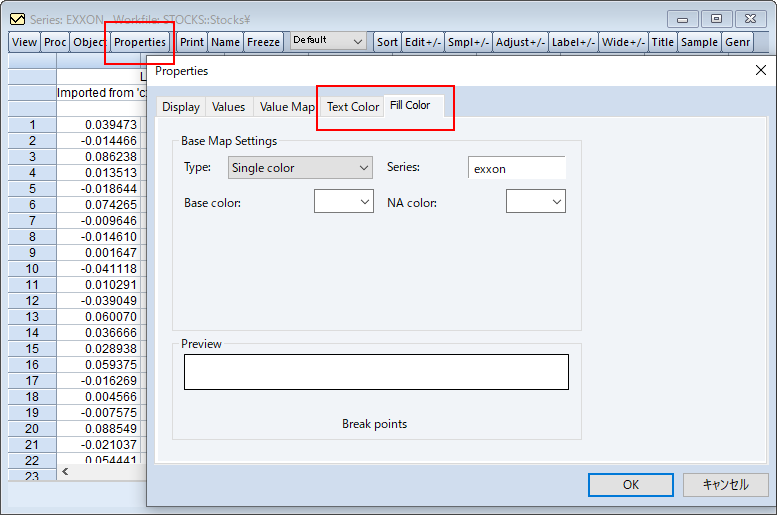

  1. シリーズのスプレッドシートで、カラーマップを定義するには、ワークファイルウィンドウのPropertiesボタンから、Text ColorまたはFill Colorタブを選択します。Text Colorはセル内の数字を、Fill Colorはセルの塗りつぶしをそれぞれ設定します。
    オプション設定

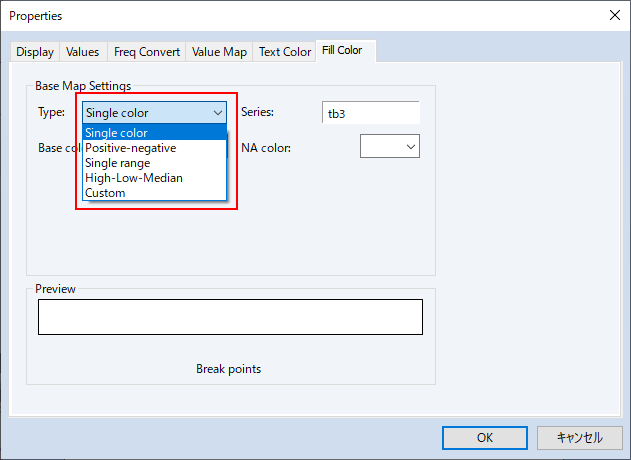

  2. カラーマップには4つのプリセットとユーザカスタム設定があります。プリセットは単色、正負、範囲、最大-最小-中央値から選択できまです。
    オプション設定

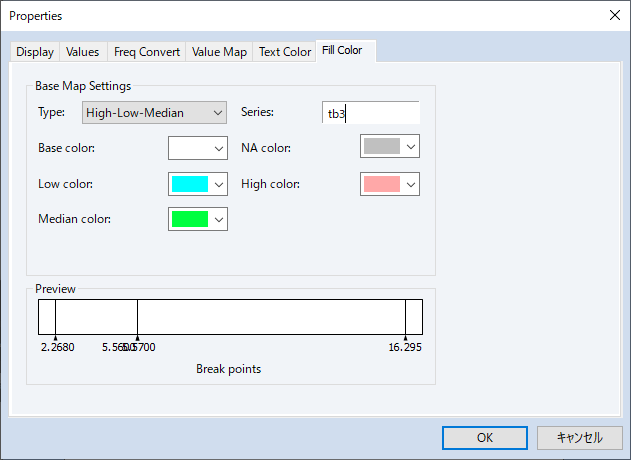

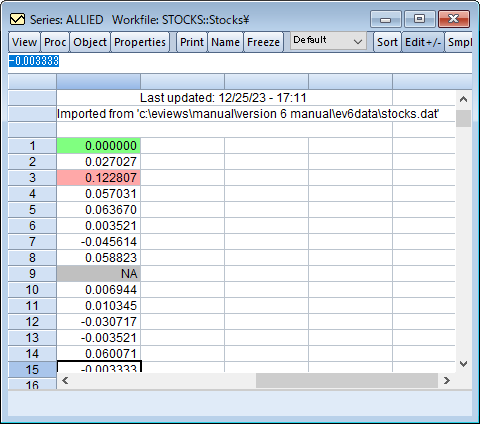

  3. ここでは最大-最小-中央値を選びます。TypeドロップダウンでHigh-Low-Medianを選択します。Base colorはスプレッドシートの基本色を、NA colorは欠損値の色をLow colorは最小値の色を、High colorは最大値の色を、Median colorは中央値の色をそれぞれ設定します。
    オプション設定
    オプション設定

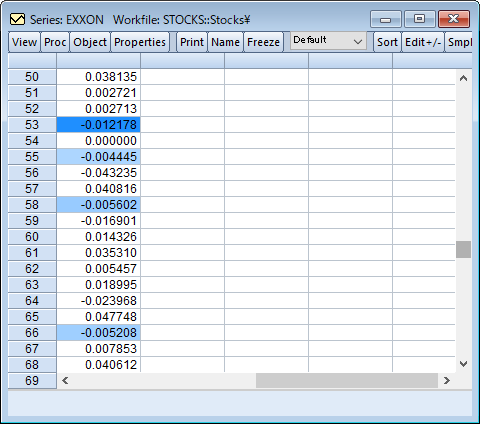

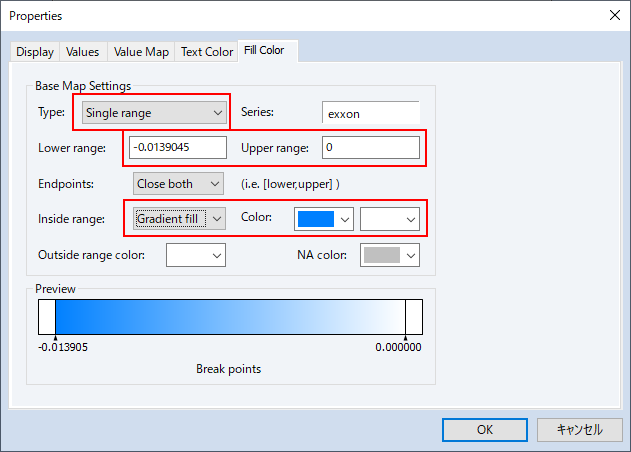

  4. Single rangeを指定すると数値範囲でテキスト・セルの色を設定出来ます。新しい範囲を追加するには、Add Rangeボタンをクリックするだけです。Lower range, Upper range編集フィールド範囲の上下限を設定します。Inside rangeは範囲の色と、単色にするか(Solid)、グラデーションにするか(Gradient fill) を決定できます。Outside rangeはしきい値の範囲外を設定します。
    オプション設定
    オプション設定

表の行/列の固定

  • 表の行と列を固定し、スクロールしながら、特定の行や列が常に表示できます

  1. テーブル内の1つ以上の行や列をロックして、それらの行や列が常に表示されるようにすると便利な場合があります。表の表示内の行と列を固定して、表の残りのセルをスクロールするときにこれらの行と列が常に表示されるようにすることができます。

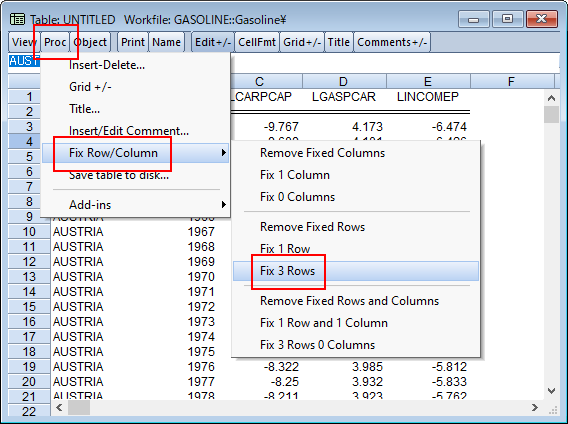

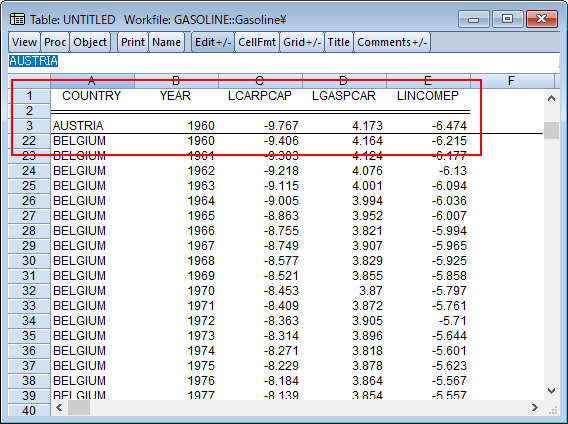

    最初の行のみを固定するには、Fix Row-Column/Fix 1 Rowを選択します。複数の行を固定する場合は、最後に固定したい行の後の最初の行のセルを選択し、ProcメニューからFix Row-Column/Fix # Rowsを選択します。たとえば、表の最初の3行を固定するには、4行目のセルを選択し、Fix Row-Column/Fix 3 Rowsを選択します。
    オプション設定
    オプション設定

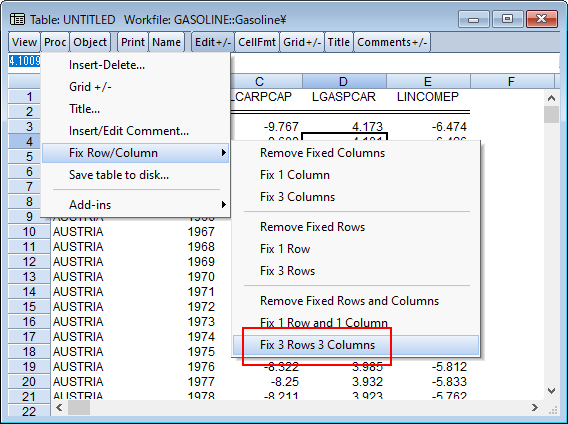

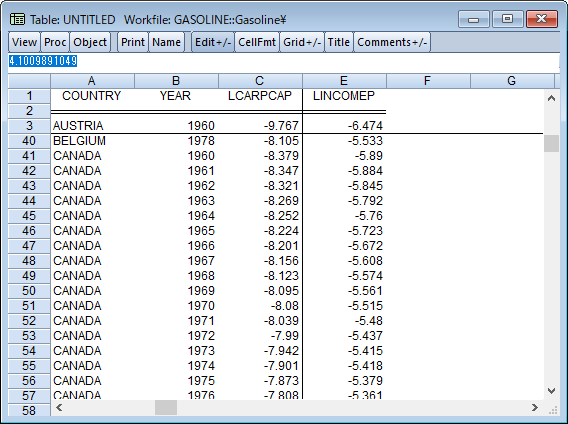

  2. 行・列の両方を固定するには、Fix # Row and # Columnを選択します。3行3列目を常に表示するには、D4セルを選択し、Fix 3 Rows and 3 Columnsをクリックします。
    オプション設定
    オプション設定
