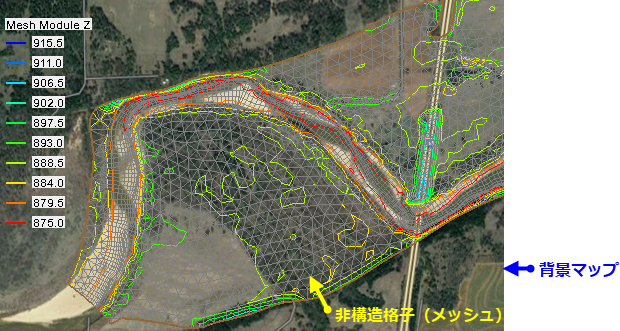

河川水理モデルを構築してみよう

---

境界条件のアークを作成

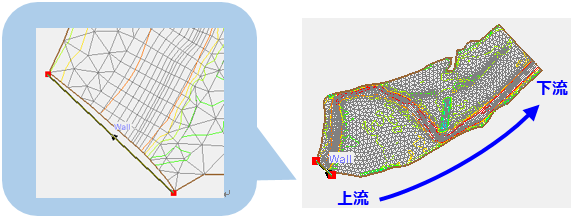

カバレッジ50 yrに境界条件を設定します。Create Feature Arcツールを使って次の図のようにメッシュの左下に流入境界のアークを作成します。同様に、下流の端（画面右上）にもアークを作成します。

---

境界条件の設定

流入境界条件と流出境界条件を設定します。

1. Select Feature arcツールでアークをダブルクリックし、SRH-2D Assign BCダイアログを開きます。

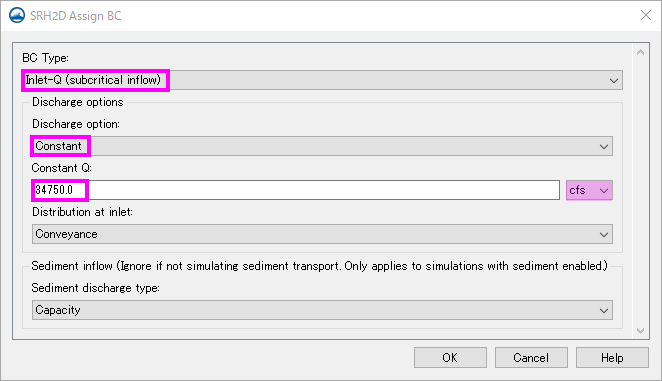

2. SRH-2D Assign BCダイアログで境界条件の設定を行います。

3. 設定が終了したらOKをクリックしてダイアログを閉じます。

---

マテリアルカバレッジの作成

1. メッシュのカバレッジを複製して、SRH-2DにカバレッジMaterialsを作成します。

2. Materialsにマテリアルタイプを設定します。右クリックメニューから「Type＞Models＞SRH-2D＞Materials」を選択します。Material Propertiesダイアログが開きます。

---

マテリアルリストの作成

SRH-2Dシミュレーションでは、Material Propertiesダイアログで関連付けされたマテリアルタイプを使用することができます。本シミュレーションでは、粗度の異なる３つのマテリアルタイプを設定します。

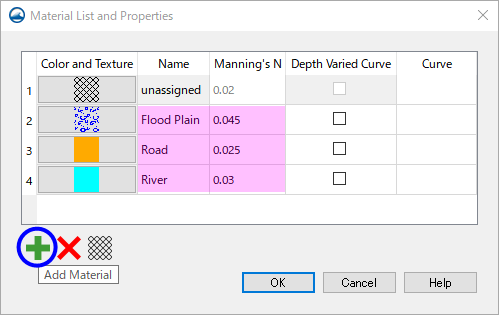

1. Materialsを右クリックして、メニューから「Material List and Properties」を選択します。ダイアログが開きます。
2. Material Propertiesダイアログで下記の設定を行います。

• Add Material✚をクリックし、３つのマテリアルを作成します。
• 各セルをダブルクリックして、マテリアル名（Name）と粗度係数（Manning’s N）をそれぞれのマテリアルに設定します。
• 必要に応じて、マテリアルごとに色とテクスチャを設定することができます。
3. 設定が終了したらOKをクリックしてダイアログを閉じます。

---

マテリアルポリゴンにマテリアルタイプを設定

マテリアルリストに設定したマテリアルを、各ポリゴンに設定します。

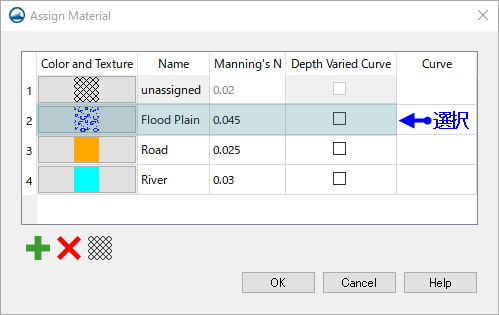

1. Select Feature Polygonツールを使って、ポリゴンをダブルクリックします。Assign Materialダイアログが開きます。
2. ポリゴンに設定したいマテリアルの行を選択して、OKをクリックします。

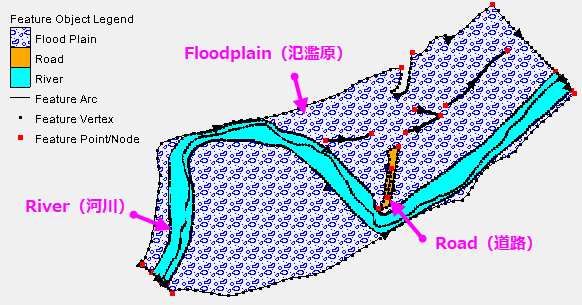

3. 下図のようにすべてのポリゴンにそれぞれのマテリアルを設定します。


---

シミュレーションの作成

プロジェクトエクスプローラーの何もない部分を右クリックし、メニューから「New Simulation＞SRH-2D」を選択します。新規のシミュレーションSteady Stateを作成します。
シミュレーション名は、モデラーを識別するために使用します。境界条件やマテリアルの状態などから、任意の名前を付けます（複数のシナリオでシミュレーションを行う場合に、区別できる状態にしておきます）。

---

コンポーネントの設定

シミュレーションにコンポーネントを追加し、設定を行います。

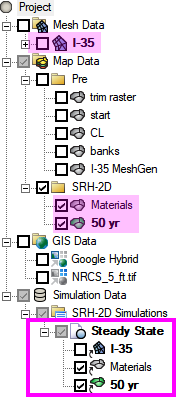

1. I-35メッシュを右クリックし、メニューから「Apply to＞SRH-2D Simulations→Steady State」を選択します。
2. Materialsと50 yrでも手順１と同様の操作を行います。
3. Steady Stateにコンポーネントが追加されます。


---

SRH-2Dパラメータの設定

SRH-2Dのコントロールデータを設定し、モデルパラメータを設定します。

1. プロジェクトエクスプローラーでSteady Stateを右クリックし、メニューから「Model Control...」を選択します。ダイアログが開きます。

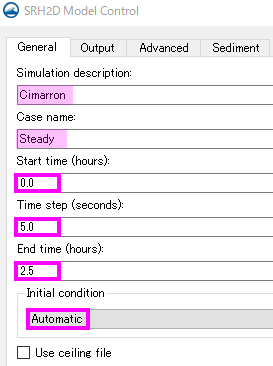

2. SRH-2D Model ControlダイアログのGeneralタブでパラメータの設定を行います。

3. SRH-2D Model ControlダイアログをOutputタブに切り替え、結果の出力の設定を行います。
4. 設定が終了したらＯＫをクリックします。ダイアログが閉じます。

---

下記の手順でシミュレーションを実行します

1. プロジェクトエクスプローラーでSteady Stateを右クリックし、メニューから「Save project」を選択します。
2. 番号を振り直す（renumbering）ダイアログが表示された場合は、「はい」をクリックして処理を続行します
3. 3. 20秒前後の間に全シミュレーションが実行されます。

---

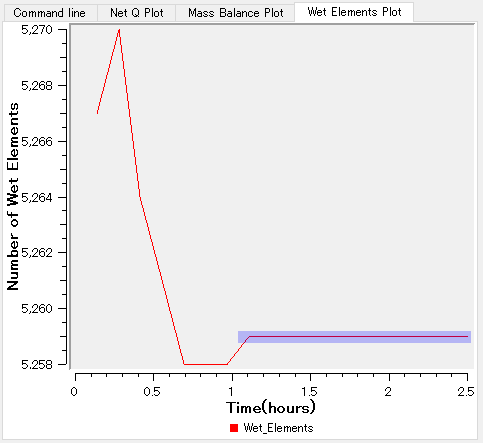

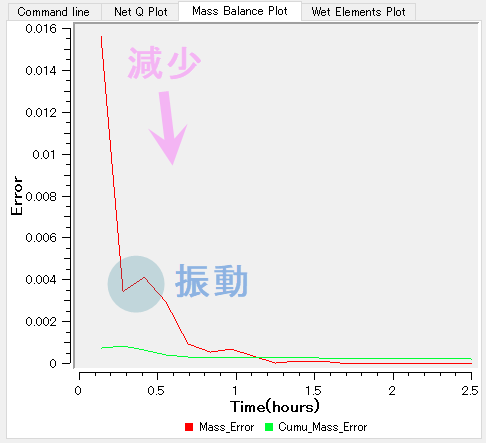

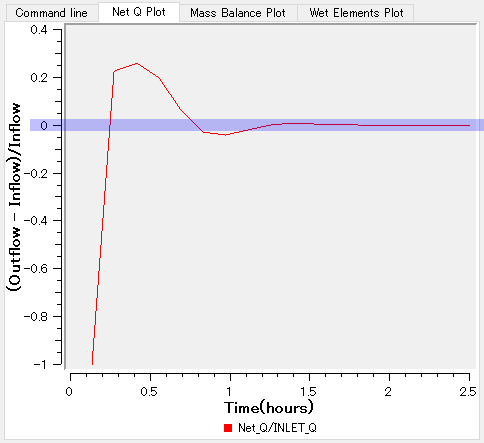

進捗モニター

上の部分には、シミュレーション実行の構成とそれぞれの進捗が表示されます。シミュレーションが完了すると、すべてのバーが緑色（100%）になります。

---

PreSRH-2Dの実行

PreSRH-2Dの実行を確認します。

1. Simulation Run Queueの「PreSRH-2D」をクリックすると下部に出力が表示されます。

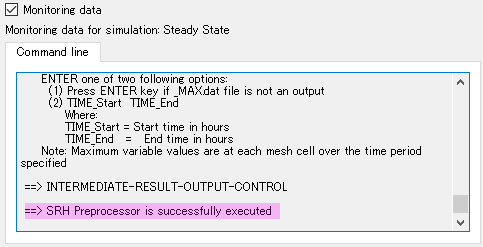

2. Command line欄を下までスクロールし、「==> SRH Processor is successfully executed」となっていることを確認します。


---

SRH-2Dの実行

PreSRH-2Dの実行を確認します。

1. Simulation Run Queueの「SRH-2D」をクリックします。下部に出力が表示されます。

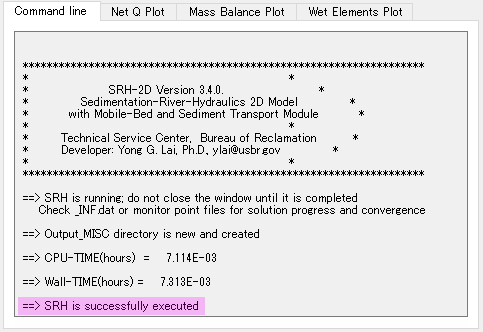

2. Command line欄を下までスクロールし、「==> SRH is successfully executed」となっていることを確認します。


---

実行結果

---

Solutionのローディング

PreSRH-2Dの実行を確認します。

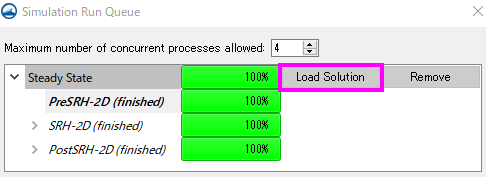

1. シミュレーションが終了したら、Simulation Run QueueダイアログのCommand Line欄に完了のメッセージが表示されます。Load Solutionをクリックします。

2. Closeをクリックしてダイアログを終了します。

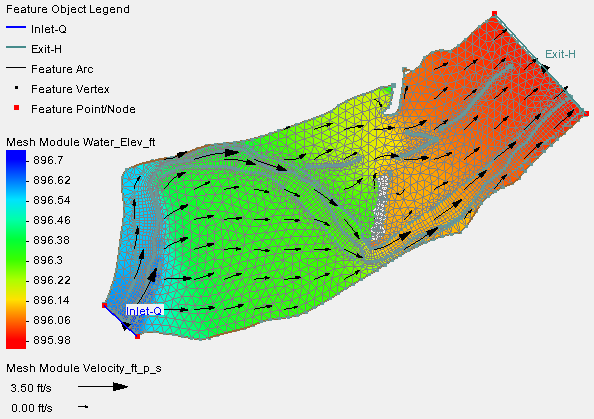

3. シミュレーション結果がSMSに出力されます。
