Vol.11 「軸の長さを等尺にする」

Originで作図を行うと正方形に近いレイヤサイズでグラフが作成されますが、X軸とY軸(Z軸も)を本来の比率で作成したい場合があります。

※この「軸の長さを等尺にする」に関するopjはこちらからダウンロード頂けます。

※「軸の長さを等尺にする」機能はOrigin9.1以降のバージョンでご利用頂けます。

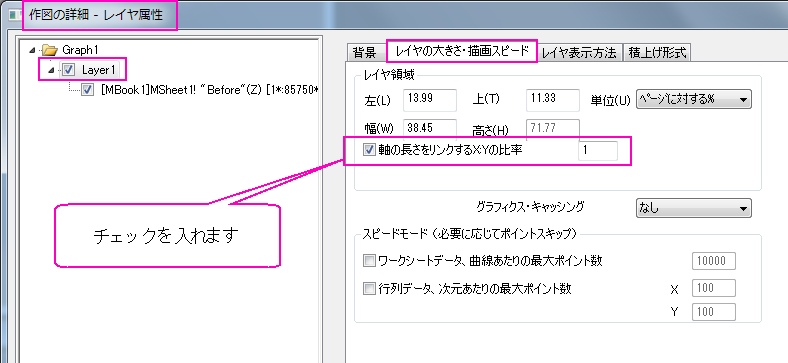

メニューのフォーマット:作図の詳細(レイヤ属性)を選択してダイアログを開き、レイヤの大きさ・描画スピードタブを開きます。軸の長さをリンクするX:Yの比率 にチェックを付け、編集ボックスにデフォルトでセットされる1の値はそのままにしておきます。

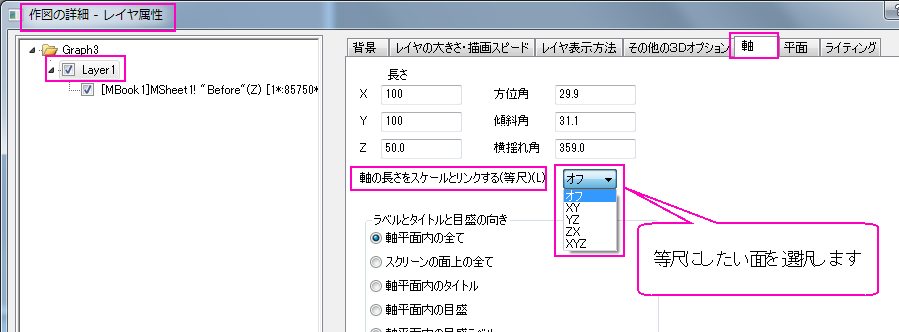

3Dグラフの場合も同様に、メニューのフォーマット:作図の詳細(レイヤ属性)を選択してダイアログを開き、タブを開きます。軸の長さをスケールとリンクする(等尺) から、等尺にしたい面(XYZなど)を選択します。

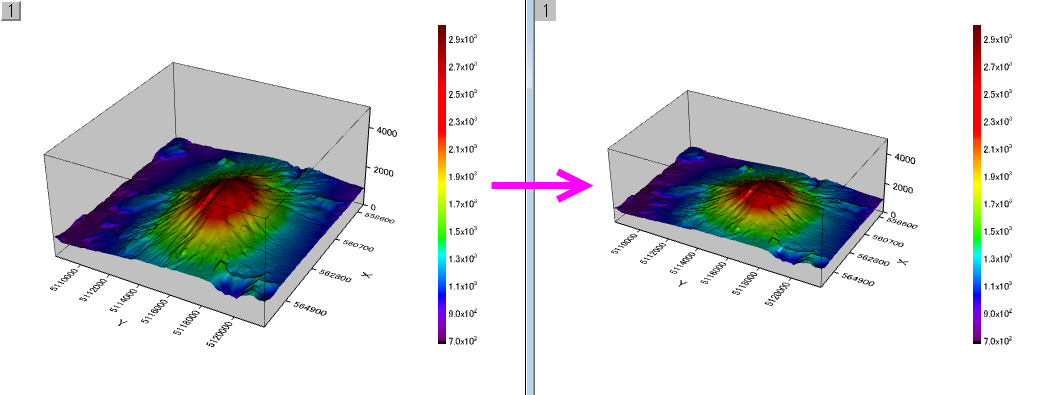

下図では、XYZ軸を全て等尺にしました。



簡単ですね! 皆様もぜひお試しください。
