3Dウォータフォールグラフ

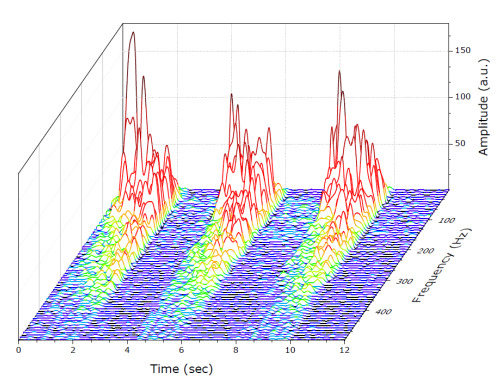

3Dウォータフォールグラフは、複数のデータを同時に表示するためにプロットを並べて3D表示したもので、スペクトルデータの折れ線を時系列に並べてどのように変化するかを示すときなどに使用されます。

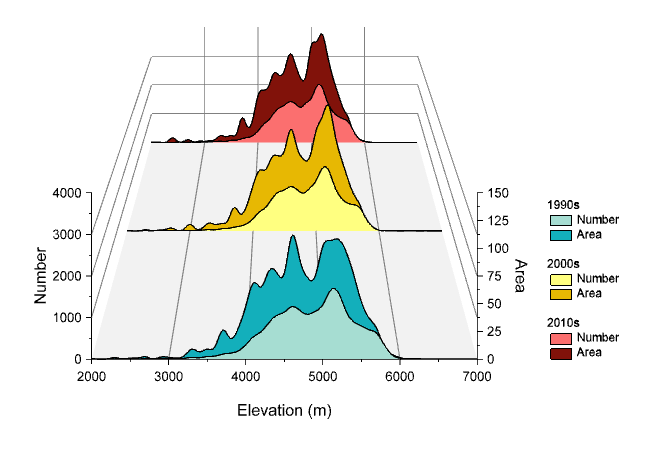

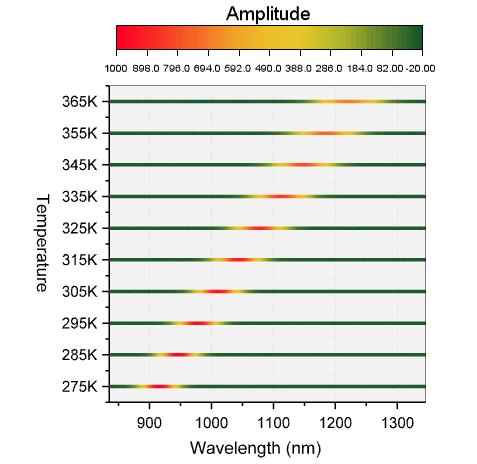

Originでは、ワークシートに用意したXYYデータから3Dウォータフォールグラフを作成でき、豊富な編集オプションにより多様な3Dウォータフォールグラフを作成できます。

別名：ウォーターフォールプロット、ウォーターフォール図、ウォーターフォールチャート、滝プロット　など

様々な編集オプション

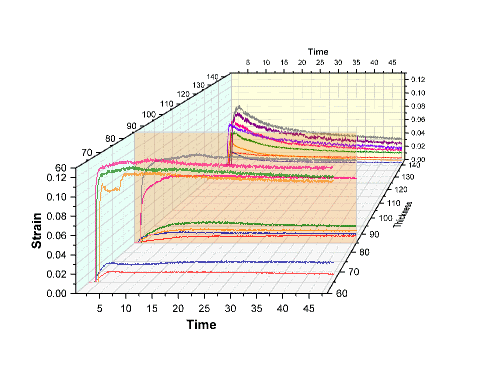

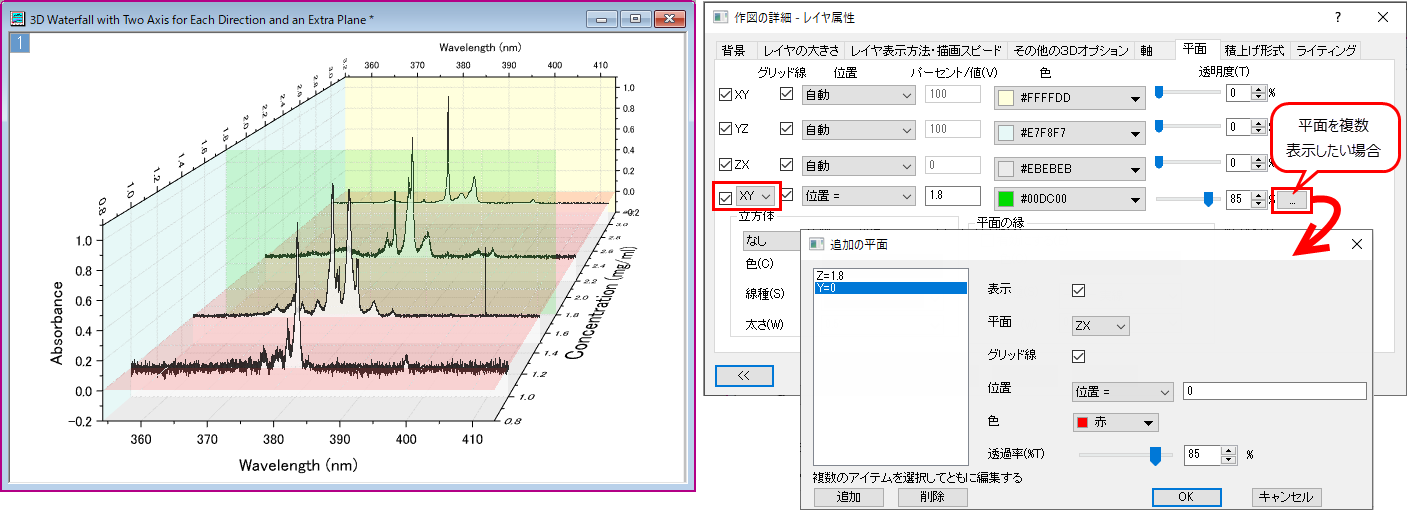

下図のようにウォータフォールグラフ中の指定した位置に平面(XY、YZ、ZXから選択)を追加することもできます。この設定は、グラフ上でダブルクリックして開く「作図の詳細」ダイアログの左パネルで「Layer1」の階層を選択し、「平面」タブで設定可能です。

バージョン2023b以降では、複数の平面を追加できるようになっています。

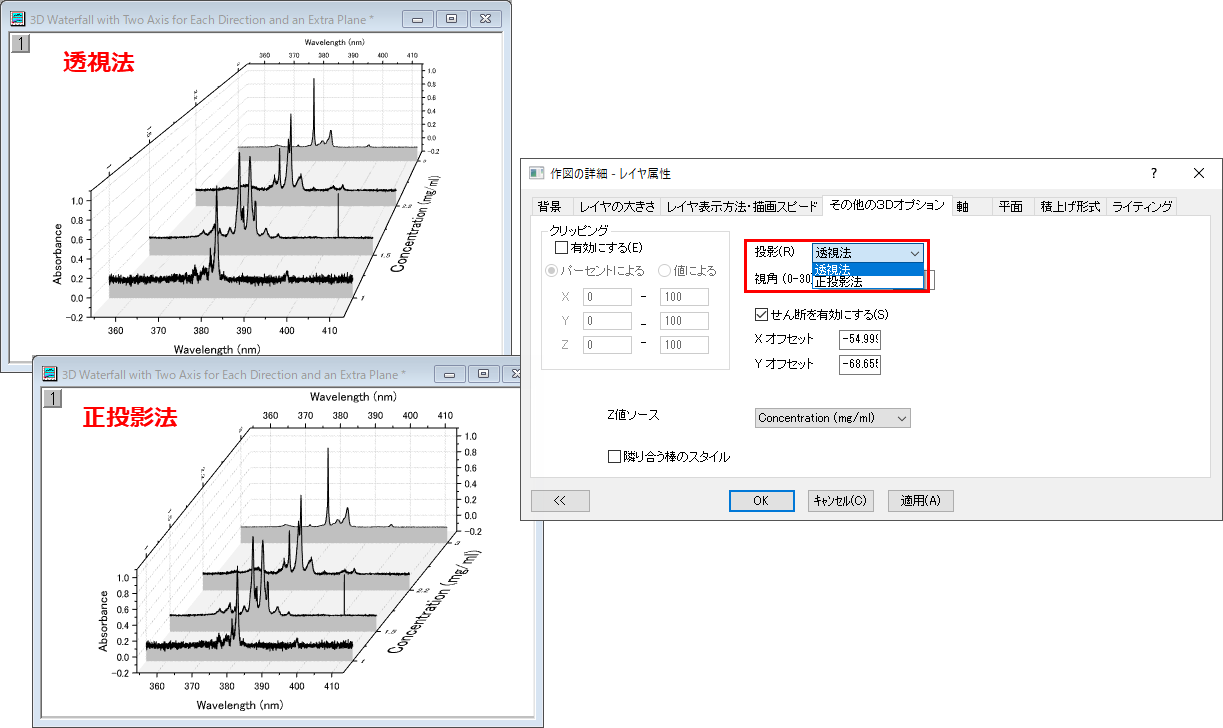

Originの3Dグラフでは、投影の種類を透視法と正投影法の2種類から選択できます。この設定は、グラフ上でダブルクリックして開く「作図の詳細」ダイアログの左パネルで「Layer1」の階層を選択し、「その他の3Dオプション」タブの「投影」ドロップダウンリストで設定できます。

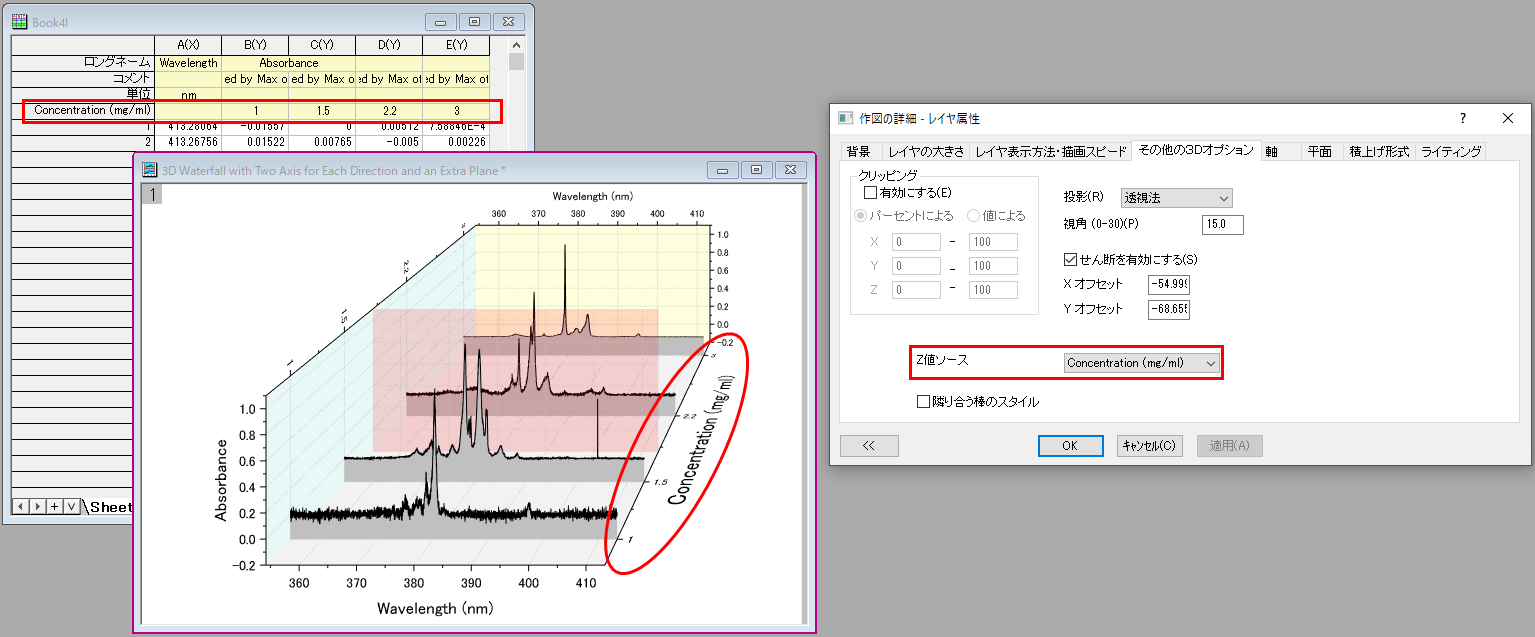

Originのウォータフォールグラフでは、オフセットする量をラベル行に入力されている値で制御できます。例えば、異なる濃度ごとに計測したデータをグラフ化したい時に便利です。

この設定はグラフ上でダブルクリックして開く「作図の詳細」ダイアログの左パネルで「Layer1」の階層を選択し、「その他の3Dオプション」タブの「Z値ソース」で設定できます。

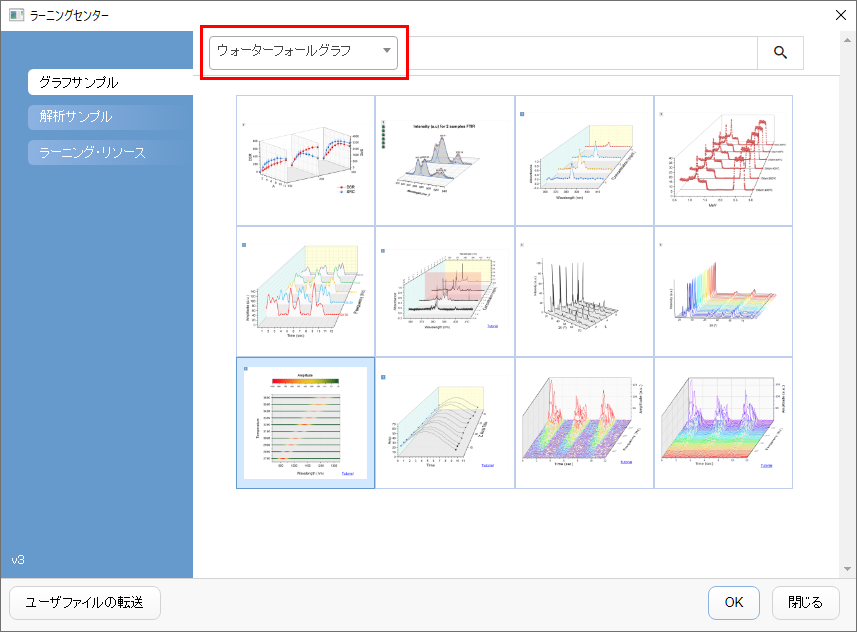

Originの「ヘルプ」メニューから「ラーニングセンター」を開き、様々なサンプルグラフを確認できます。ダイアログの上にあるドロップダウンで、「等高線図」を選択し、サムネイル画像をダブルクリックすると開けます。
※Originをお持ちでない場合は、無料の体験版でお試しいただけます。

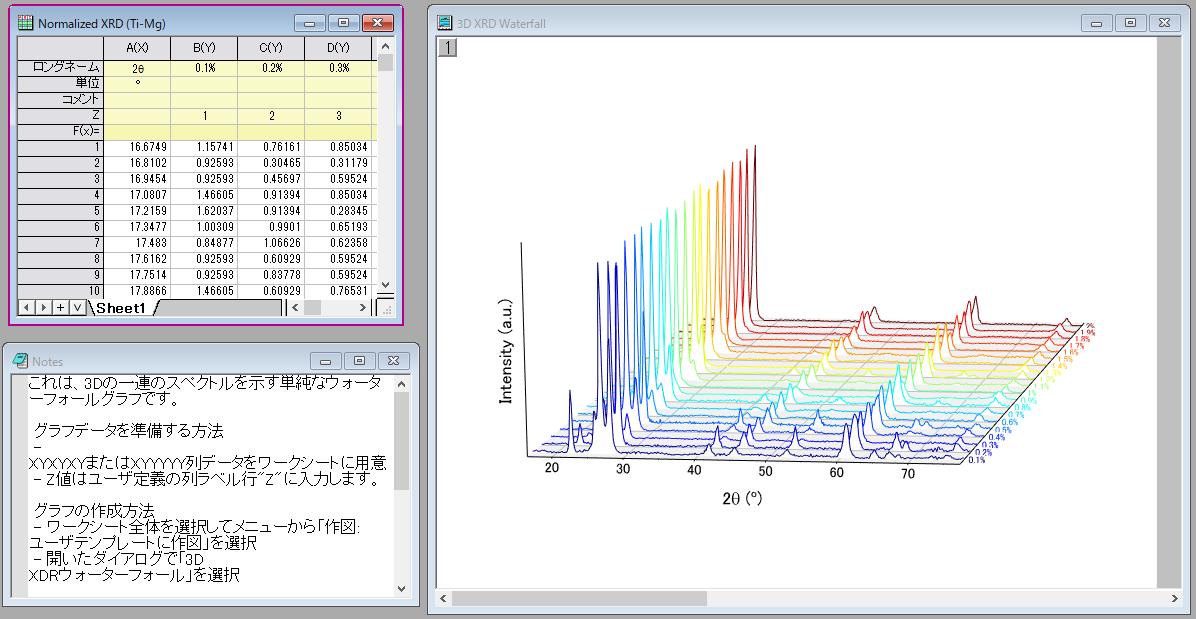

開くと、グラフと実際のデータがあるので、ワークシートや行列どのようにデータを持てばよいかや、簡単な作図方法なども確認できます。
